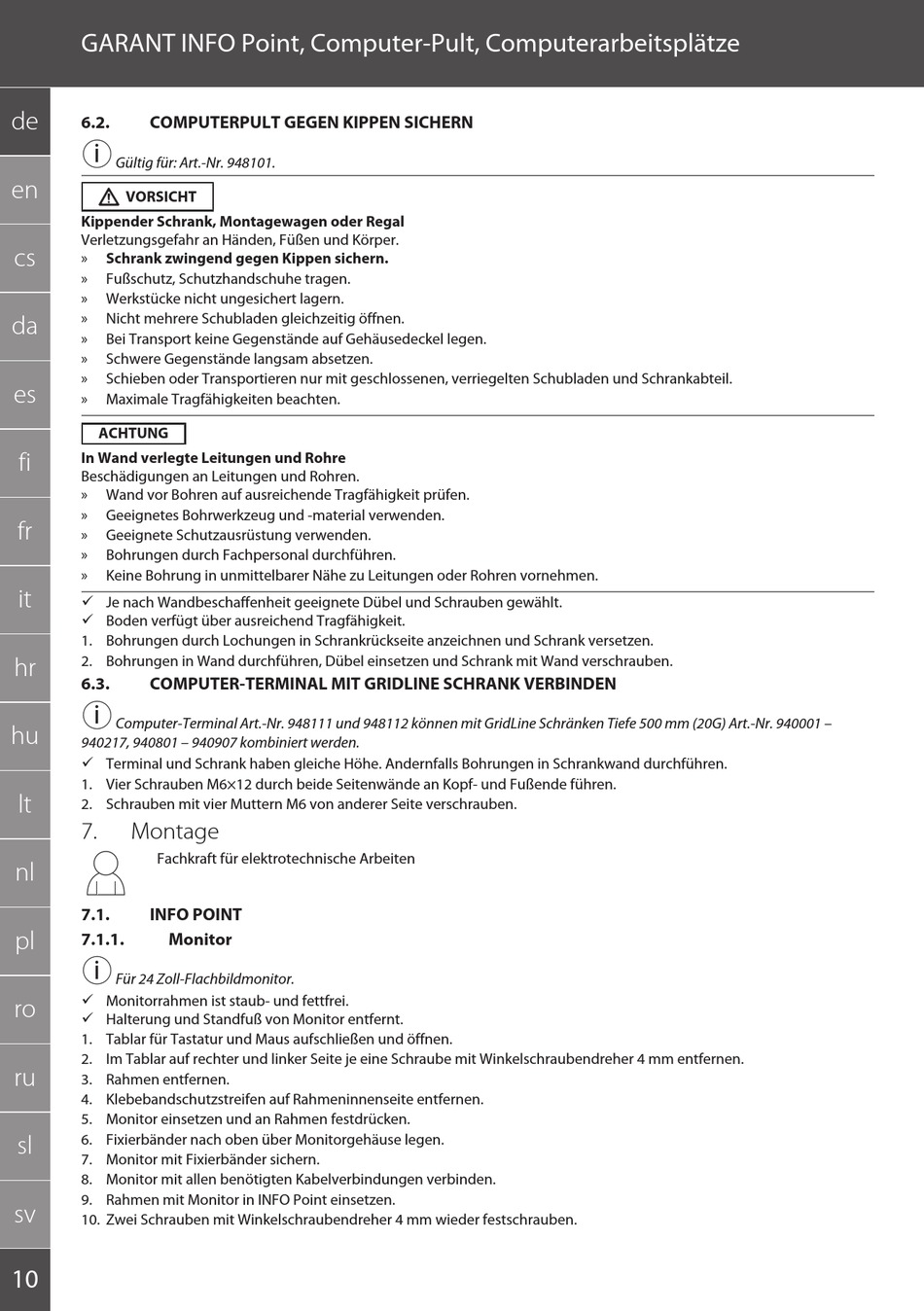

GARANT INFO Point, Computer-Pult, Computerarbeitsplätze
de
6.2. COMPUTERPULT GEGEN KIPPEN SICHERN
i
Gültig für: Art.-Nr. 948101.
en
VORSICHT
Kippender Schrank, Montagewagen oder Regal
Verletzungsgefahr an Händen, Füßen und Körper.
cs
» Schrank zwingend gegen Kippen sichern.
» Fußschutz, Schutzhandschuhe tragen.
» Werkstücke nicht ungesichert lagern.
» Nicht mehrere Schubladen gleichzeitig öffnen.
da
» Bei Transport keine Gegenstände auf Gehäusedeckel legen.
» Schwere Gegenstände langsam absetzen.
» Schieben oder Transportieren nur mit geschlossenen, verriegelten Schubladen und Schrankabteil.
es
» Maximale Tragfähigkeiten beachten.
ACHTUNG
fi In Wand verlegte Leitungen und Rohre
Beschädigungen an Leitungen und Rohren.
» Wand vor Bohren auf ausreichende Tragfähigkeit prüfen.
» Geeignetes Bohrwerkzeug und -material verwenden.
fr
» Geeignete Schutzausrüstung verwenden.
» Bohrungen durch Fachpersonal durchführen.
» Keine Bohrung in unmittelbarer Nähe zu Leitungen oder Rohren vornehmen.
it
ü Je nach Wandbeschaffenheit geeignete Dübel und Schrauben gewählt.
ü Boden verfügt über ausreichend Tragfähigkeit.
1. Bohrungen durch Lochungen in Schrankrückseite anzeichnen und Schrank versetzen.
2. Bohrungen in Wand durchführen, Dübel einsetzen und Schrank mit Wand verschrauben.
hr
6.3. COMPUTER-TERMINAL MIT GRIDLINE SCHRANK VERBINDEN
i
Computer-Terminal Art.-Nr. 948111 und 948112 können mit GridLine Schränken Tiefe 500 mm (20G) Art.-Nr. 940001 –
hu
940217, 940801 – 940907 kombiniert werden.
ü Terminal und Schrank haben gleiche Höhe. Andernfalls Bohrungen in Schrankwand durchführen.
1. Vier Schrauben M6×12 durch beide Seitenwände an Kopf- und Fußende führen.
lt
2. Schrauben mit vier Muttern M6 von anderer Seite verschrauben.
7. Montage
Fachkraft für elektrotechnische Arbeiten
nl
7.1. INFO POINT
pl
7.1.1. Monitor
i
Für 24 Zoll-Flachbildmonitor.
ü Monitorrahmen ist staub- und fettfrei.
ro
ü Halterung und Standfuß von Monitor entfernt.
1. Tablar für Tastatur und Maus aufschließen und öffnen.
2. Im Tablar auf rechter und linker Seite je eine Schraube mit Winkelschraubendreher 4 mm entfernen.
ru
3. Rahmen entfernen.
4. Klebebandschutzstreifen auf Rahmeninnenseite entfernen.
5. Monitor einsetzen und an Rahmen festdrücken.
6. Fixierbänder nach oben über Monitorgehäuse legen.
sl
7. Monitor mit Fixierbänder sichern.
8. Monitor mit allen benötigten Kabelverbindungen verbinden.
9. Rahmen mit Monitor in INFO Point einsetzen.
sv
10. Zwei Schrauben mit Winkelschraubendreher 4 mm wieder festschrauben.
