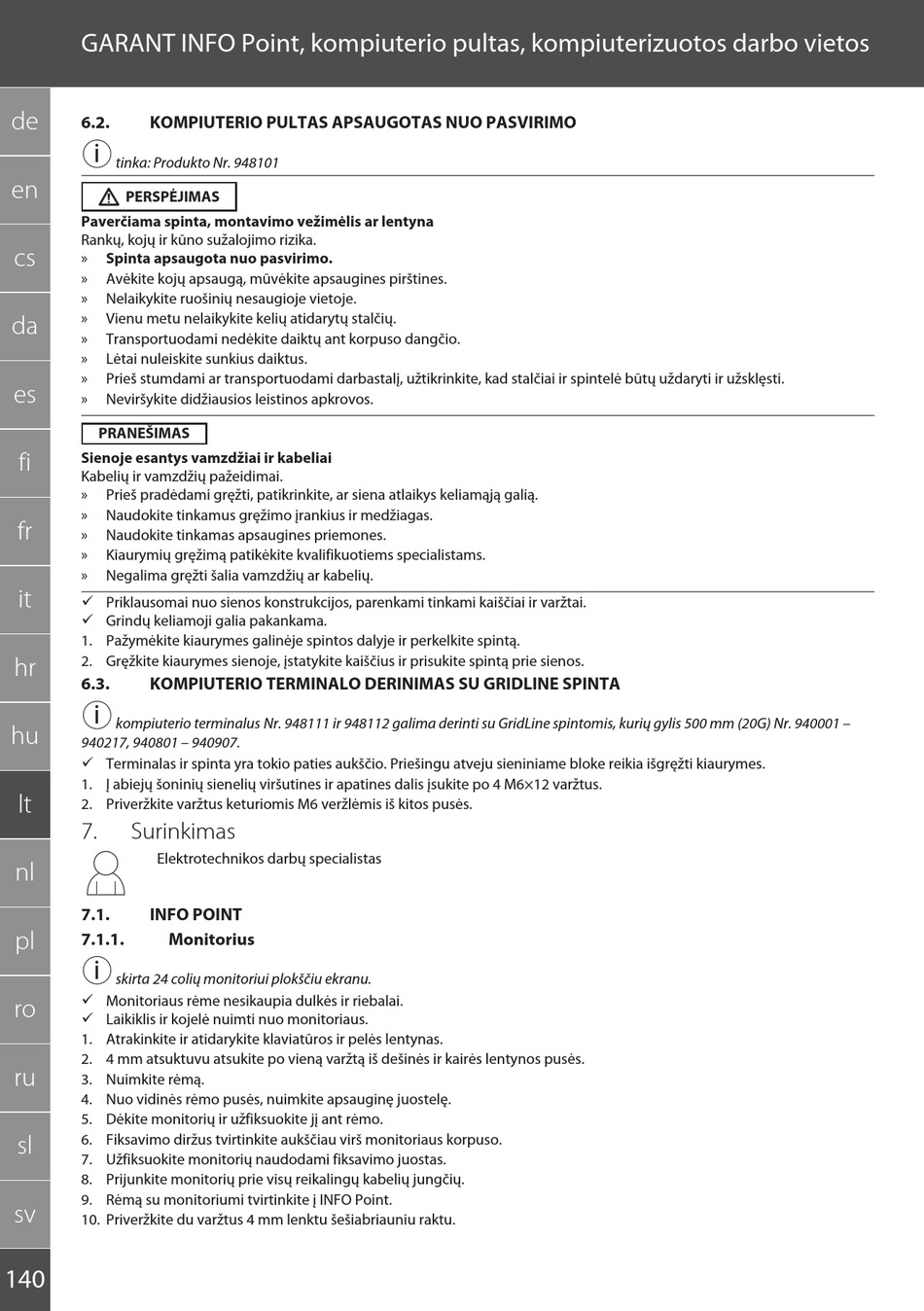

Garant GRIDINE 948005 Betriebsanleitung Seite 140

GARANT INFO Point, kompiuterio pultas, kompiuterizuotos darbo vietos
de
6.2. KOMPIUTERIO PULTAS APSAUGOTAS NUO PASVIRIMO
i
tinka: Produkto Nr. 948101
en
PERSPĖJIMAS
Paverčiama spinta, montavimo vežimėlis ar lentyna
Rankų, kojų ir kūno sužalojimo rizika.
cs
» Spinta apsaugota nuo pasvirimo.
» Avėkite kojų apsaugą, mūvėkite apsaugines pirštines.
» Nelaikykite ruošinių nesaugioje vietoje.
» Vienu metu nelaikykite kelių atidarytų stalčių.
da
» Transportuodami nedėkite daiktų ant korpuso dangčio.
» Lėtai nuleiskite sunkius daiktus.
» Prieš stumdami ar transportuodami darbastalį, užtikrinkite, kad stalčiai ir spintelė būtų uždaryti ir užsklęsti.
es
» Neviršykite didžiausios leistinos apkrovos.
PRANEŠIMAS
fi Sienoje esantys vamzdžiai ir kabeliai
Kabelių ir vamzdžių pažeidimai.
» Prieš pradėdami gręžti, patikrinkite, ar siena atlaikys keliamąją galią.
» Naudokite tinkamus gręžimo įrankius ir medžiagas.
fr
» Naudokite tinkamas apsaugines priemones.
» Kiaurymių gręžimą patikėkite kvalifikuotiems specialistams.
» Negalima gręžti šalia vamzdžių ar kabelių.
it
ü Priklausomai nuo sienos konstrukcijos, parenkami tinkami kaiščiai ir varžtai.
ü Grindų keliamoji galia pakankama.
1. Pažymėkite kiaurymes galinėje spintos dalyje ir perkelkite spintą.
2. Gręžkite kiaurymes sienoje, įstatykite kaiščius ir prisukite spintą prie sienos.
hr
6.3. KOMPIUTERIO TERMINALO DERINIMAS SU GRIDLINE SPINTA
i
kompiuterio terminalus Nr. 948111 ir 948112 galima derinti su GridLine spintomis, kurių gylis 500 mm (20G) Nr. 940001 –
hu
940217, 940801 – 940907.
ü Terminalas ir spinta yra tokio paties aukščio. Priešingu atveju sieniniame bloke reikia išgręžti kiaurymes.
1. Į abiejų šoninių sienelių viršutines ir apatines dalis įsukite po 4 M6×12 varžtus.
lt
2. Priveržkite varžtus keturiomis M6 veržlėmis iš kitos pusės.
7. Surinkimas
Elektrotechnikos darbų specialistas
nl
7.1. INFO POINT
pl
7.1.1. Monitorius
i
skirta 24 colių monitoriui plokščiu ekranu.
ü Monitoriaus rėme nesikaupia dulkės ir riebalai.
ro
ü Laikiklis ir kojelė nuimti nuo monitoriaus.
1. Atrakinkite ir atidarykite klaviatūros ir pelės lentynas.
2. 4 mm atsuktuvu atsukite po vieną varžtą iš dešinės ir kairės lentynos pusės.
ru
3. Nuimkite rėmą.
4. Nuo vidinės rėmo pusės, nuimkite apsauginę juostelę.
5. Dėkite monitorių ir užfiksuokite jį ant rėmo.
6. Fiksavimo diržus tvirtinkite aukščiau virš monitoriaus korpuso.
sl
7. Užfiksuokite monitorių naudodami fiksavimo juostas.
8. Prijunkite monitorių prie visų reikalingų kabelių jungčių.
9. Rėmą su monitoriumi tvirtinkite į INFO Point.
sv
10. Priveržkite du varžtus 4 mm lenktu šešiabriauniu raktu.
140
