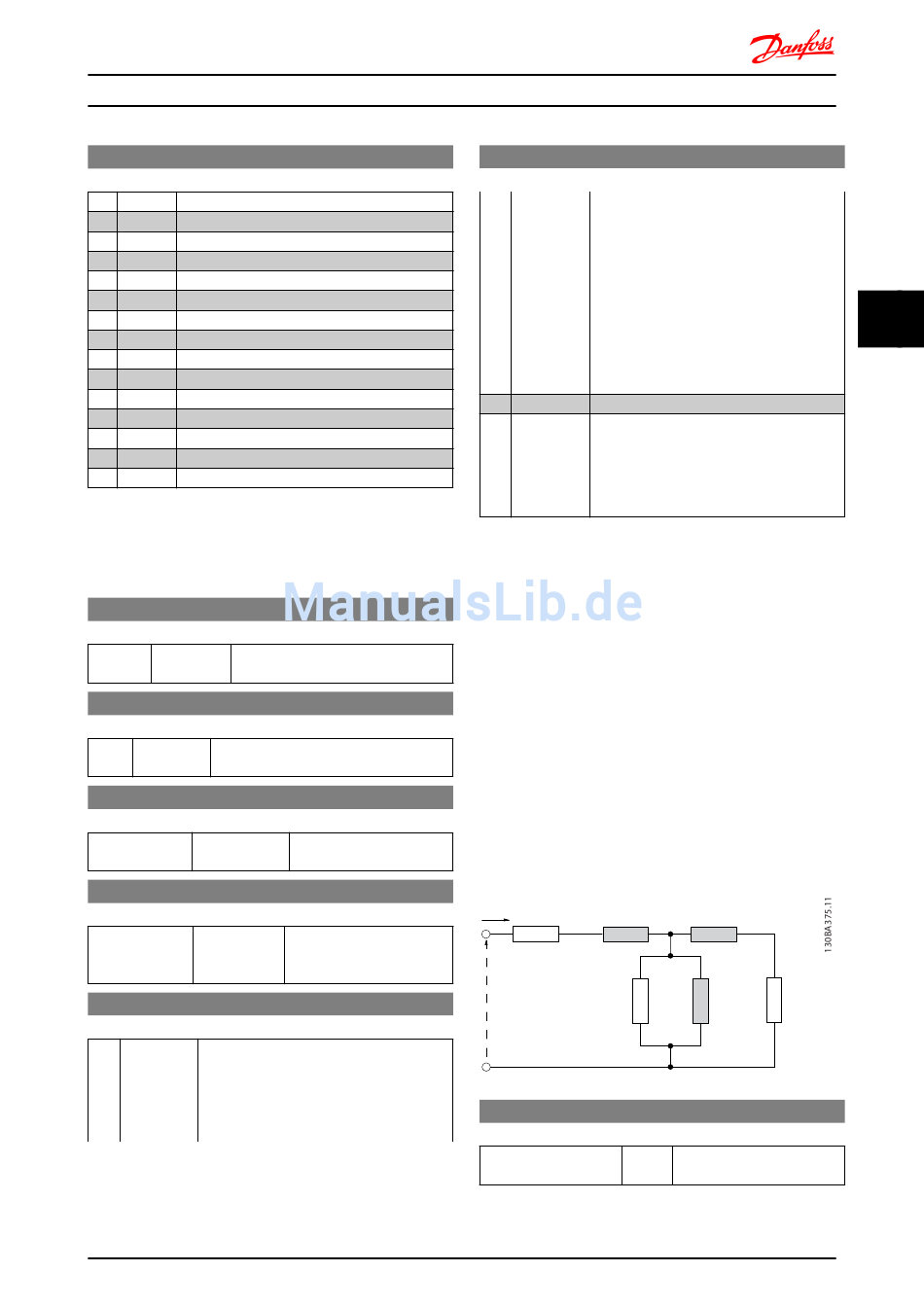

Danfoss VLT Micro Drive FC 51 Programmierungshandbuch Seite 18

Parameterbeschreibungen
1-20 Motorleistung [kW]/[HP] (P
Option: Funktion:
[6] 0.55 kW
[7] 0.75 kW
[8] 1.10 kW
[9] 1.50 kW
[10] 2.20 kW
[11] 3.00 kW
[12] 3.70 kW
[13] 4.00 kW
[14] 5.50 kW
[15] 7.50 kW
[16] 11.00 kW
[17] 15.00 kW
[18] 18.50 kW
[19] 22.00 kW
[20] 30.00 kW
HINWEIS
Eine Änderung dieses Parameters betrifft die Parameter
1-22 Motorspannung bis 1-25 Motorfrequenz, 1-30 Statorwi-
derstand, 1-33 Statorstreureaktanz und 1-35 Hauptreaktanz.
1-22 Motorspannung (U
m.n
Range: Funktion:
230/400 V [50 - 999 V] Eingabe der Motorspannung aus den
Typenschilddaten.
1-23 Motorfrequenz (f )
m.n
Range: Funktion:
50 Hz [20-400 Hz] Eingabe der Motorfrequenz aus den
*
Typenschilddaten.
1-24 Motorstrom (I )
m.n
Range:
Abhängig vom [0.01 - 100.00
Motortyp A]
*
1-25 Motornenndrehzahl (n
Range:
Abhängig vom [100 - 9999
Motortyp UPM]
*
1-29 Automatische Motoranpassung (AMT)
Option: Funktion:
AMT zur Optimierung der Motorleistung
verwenden.
HINWEIS
Dieser Parameter kann bei laufendem
Motor nicht geändert werden.
®
VLT Micro Drive FC 51 Programmierungshandbuch
)
m.n
)
Funktion:
Eingabe des Motorstroms
aus den Typenschilddaten.
)
m.n
Funktion:
Eingabe der Motornennd-
rehzahl aus den
Typenschilddaten.
®
MG02C503 - VLT ist eine eingetragene Marke von Danfoss
1-29 Automatische Motoranpassung (AMT)
Option: Funktion:
1. Den Frequenzumrichter anhalten -
sicherstellen, dass der Motor
stillsteht
2. [2] AMT aktivieren wählen
3. Startsignal anlegen
- Via LCP: Drücken Sie [Hand On]
(Hand ein)
- oder im Remote-On-Modus:
Startsignal an Klemme 18 anlegen
[0] Deaktiviert AMT-Funktion ist deaktiviert.
*
[2] AMT AMT-Funktion beginnt zu laufen.
HINWEIS
aktivieren
Für eine optimale Anpassung des
Frequenzumrichter sollte AMT bei
kaltem Motor durchgeführt werden.
4.2.2 1-3* Erw. Motordaten
Mithilfe einer der folgenden Methoden die erweiterten
Motordaten einstellen:
1. AMT bei kaltem Motor ausführen. Der
Frequenzumrichter misst den Wert vom Motor.
2. Den Wert für X manuell eingeben. Den Wert
1
vom Motorhersteller erfragen.
3. Die Werkseinstellung R
Der Frequenzumrichter ermittelt die Einstellung
automatisch auf Basis der Motor-
Typenschilddaten.
HINWEIS
Diese Parameter können bei laufendem Motor nicht
geändert werden.
P 1-30
I
R
1 X
S
1
U
1
R
1s
1-30 Statorwiderstand (Rs)
Range:
Je nach den [Ohm] Stellen Sie den Wert des
Motordaten
*
, X und X verwenden.
s 1 2
X
2
X
R
h
1
P1-35
Funktion:
Statorwiderstands ein.
17
4 4
