5.2

Einbau des Montagerohrs

BEI DEM EINSATZ EINER SMARTFAN SONDERLÖSUNG BEACHTEN SIE BITTE DIE
BEILIEGENDEN MONTAGEHINWEISE.
Messen Sie die vorhandene Wandstärke. Falls die Putzarbeiten noch nicht abgeschlossen
sind, kürzen Sie das Rohr mit einem Überstand entsprechend der späteren Putzdicke.
Trennen Sie das Montagerohr mit einer Stichsäge auf das erforderliche Maß, so dass das
Rohr innen und außen bündig abschließt. Fügen Sie raumseitig einen bzw. zwei circa 10
mm breite und 30 mm tiefe Schlitze in das Rohr ein (1), um später das Datenkabel zur
Lüfter-Einheit bzw. zur nächsten Lüfter-Einheit führen zu können. Bei der Verwendung von
Kabeln mit größerem Durchmesser oder aber der Verlegung der Kabel von SmartFan zu
SmartFan ist die Größe des Schlitzes entsprechend zu vergrößern.

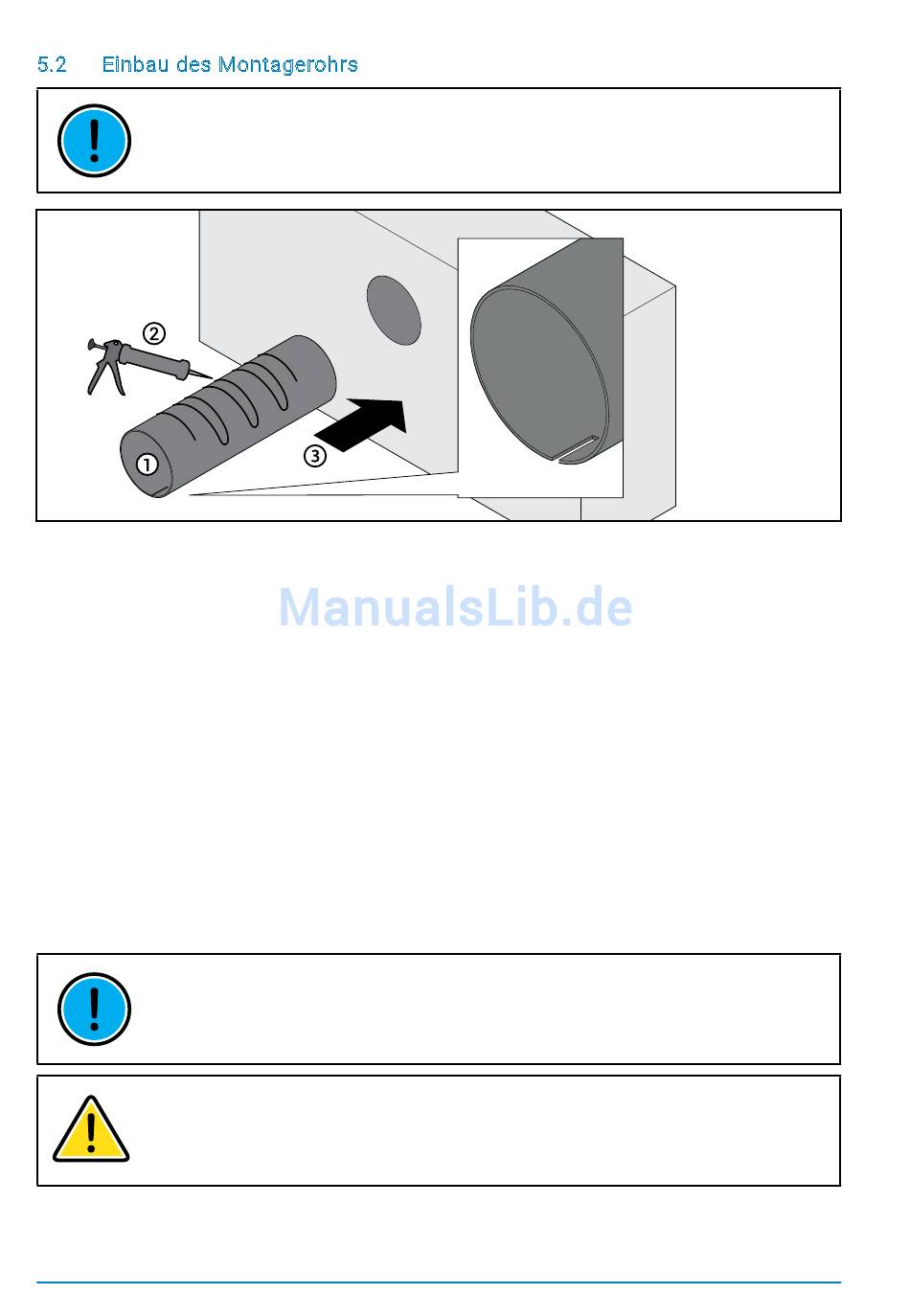

Tragen Sie den Montagekleber (2), wie in der Abbildung gezeigt, auf die Außenseite des
Rohrs auf und schieben Sie es in die Kernbohrung (3). Beachten Sie die Trocknungszeit
des verwendeten Montageklebers und fahren Sie danach mit dem nächsten Schritt fort.
BEI DER VERWENDUNG EINER AUßENHAUBE AUS METALL DARF DAS
MONTAGEROHR NICHT BÜNDIG MIT DER AUSSENWAND ABSCHLIESSEN. ES MUSS
CA. 5 MM HERAUSRAGEN, UM DIE KORREKTE ABFÜHRUNG VON ANFALLENDEM
KONDENSWASSER ZU GEWÄHRLEISTEN.
VERSCHLIESSEN SIE DAS MONTAGEROHR BEI WEITEREN BAUARBEITEN IM
GEBÄUDE MIT DEN BEILIEGENDEN PUTZDECKELN UND NEHMEN SIE DAS SYSTEM
ERST NACH ABSCHLUSS DER BAUARBEITEN IN BETRIEB.
18 SmartFan DE
