Montage- und Bedienungsanleitung
V 1.2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zewotherm SmartFan

Inhaltszusammenfassung für Zewotherm SmartFan

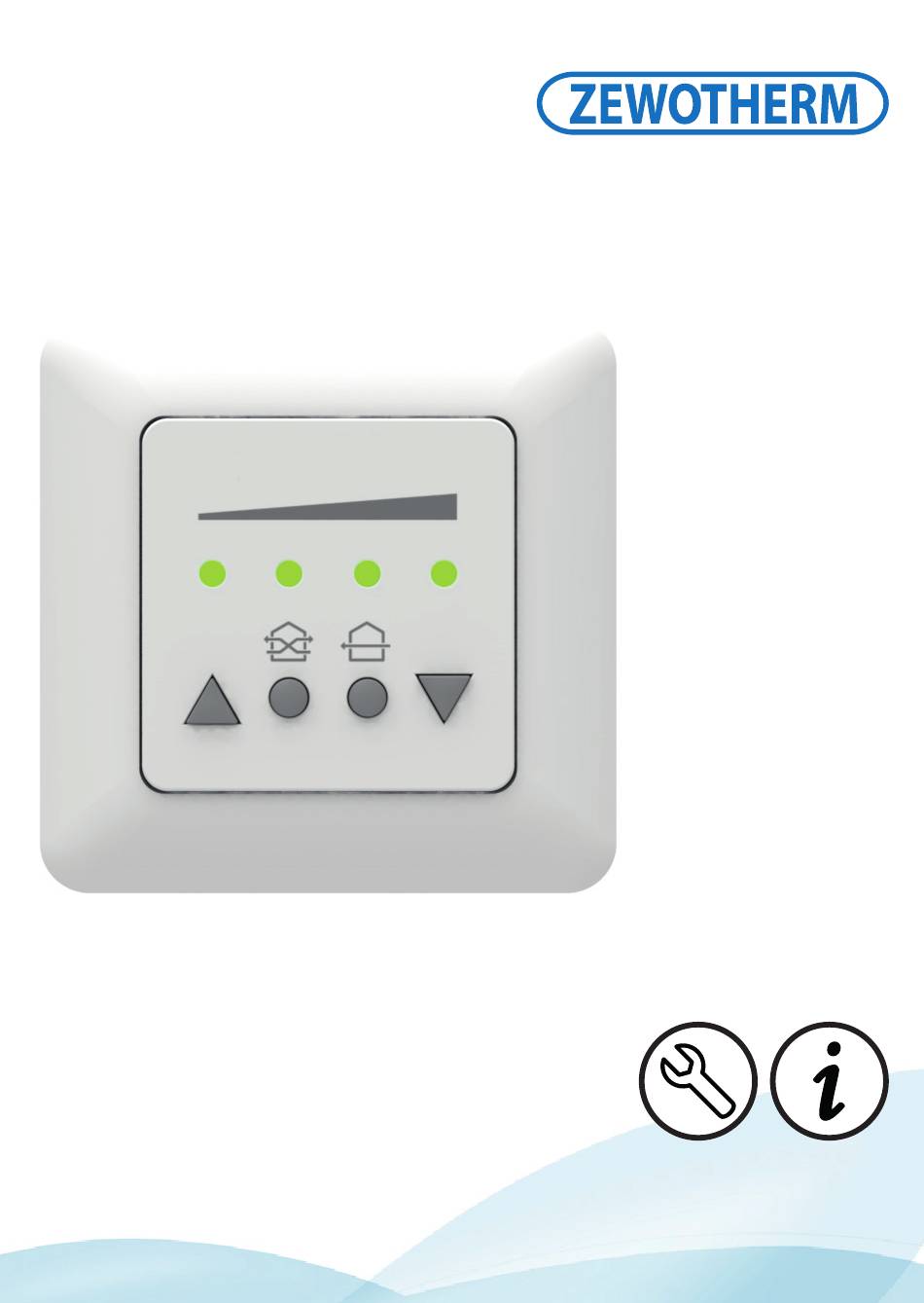

  • Seite 1 LED Steuerung Montage- und Bedienungsanleitung V 1.2...
  • Seite 2 Zewotherm GmbH Konrad-Zuse-Ring 34 53424 Remagen Deutschland E-Mail: info@zewotherm.de Website: www.zewotherm.de...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Allgemeine Hinweise ....................4 1.1 Sicherheitshinweise ....................4 2. Montagevorbereitung ....................5 2.1 Lieferumfang ......................5 2.2 Größe der Bauteile ....................5 3. Montage ........................6 3.1 Elektrische Installation ....................6 3.2 Mechanische Installation ..................8 4. Bedienung ........................9 4.1 Bedienelemente .......................9 4.2 Modi ..........................9 4.3 Weitere Funktionen ....................10 5.

  • Seite 4: Allgemeine Hinweise

    Übereinstimmung keine Gewähr übernommen werden kann. Diese Dokumentation wird regelmäßig aktualisiert. Notwendige Korrekturen und zweckdienliche Ergänzungen sind stets in den nachfolgenden Ausgaben enthalten. Diese sind im Internet unter www.zewotherm.de zu finden. 1.1 Sicherheitshinweise Die in dieser Montageanleitung enthaltenen Sicherheitsbestimmungen zur Montage und Bedienung der Steuerung sind zu beachten.

  • Seite 5: Montagevorbereitung

    2. Montagevorbereitung 2.1 Lieferumfang Bitte überprüfen Sie vor Beginn der Montage, ob alle Bauteile vorhanden sind, da ansonsten eine vollstän- dige Montage nicht möglich ist. Artikelbezeichnung Position Inhalt Anzahl Steuerungseinheit LED Steuerungsbasis Unterputz LED Steuerung Rahmen Netzteil 2.2 Größe der Bauteile Breite Höhe Tiefe...

  • Seite 6: Montage

    KAbelquerschnitt der leitungen ist geMäss der leitungslänge und sicherheitstechnischen VorgAben zu bestiMMen. Das Netzteil regelt die Spannung von 230 V auf 12 V. Es kann sechs SmartFan-Einheiten simultan mit Strom versorgen. Bei größeren Installationen muss pro sechs SmartFan-Einheiten ein weiteres Netzteil installiert werden.
  • Seite 7 Kabel montiert werden. Es ist wichtig, dass der Stecker gemäß der oben gezeigten Belegung mit den Kabeln verbunden wird. Beim Verbinden des Steckers mit der Lüfterhalterung zeigen die Schrauben nach unten. Beim Weiterführen der Leitung zu einer weiteren SmartFan-Einheit sind die beiden Adern gleicher Farbe zusammen in der dafür vorgesehenen Öffnung des Steckers zu montieren.

  • Seite 8: Mechanische Installation

    Gruppeneinstellung Lüfter- Startrichtung Die Lüfter-Einheiten des SmartFan besitzen an der oberen Seite einen DIP-Schalter. Bei der Verwendung der LED Steuerung muss an der Lüfter-Einheit nur Gruppe 1 und die Lüfter-Startrichtung definiert werden (siehe SmartFan Montageanleitung). 3.2 Mechanische Installation Setzen Sie die Steuerung auf Normhöhe in die Wand ein. Die LED Steuerung kann mittels einer Elektronik- dose montiert werden.

  • Seite 9: Bedienung

    4. Bedienung 4.1 Bedienelemente LEDs Die LEDs zeigen die gewählte Lüfterstufe an. Pfeil auf Erhöht die Lüfterstufe bzw. schaltet das System an. Schaltet das System in den Wärmerückgewinnungsmodus. Eco-Modus Die LEDs leuchten grün. Durchlüften-Modus Schaltet das System auf Durchlüften. Die LEDs leuchten blau. Pfeil ab Verringert die Lüfterstufe bzw.

  • Seite 10: Weitere Funktionen

    4.3 Weitere Funktionen Durchlüften Richtungswechsel Um im Durchlüften-Modus die Startrichtung der SmartFan-Einheiten umzukehren, drücken Sie entweder die linke dreieckige und runde Taste zusammen. Die LEDs bestätigen dies durch Blinken. Um die Start- richtung in die entgegengesetzte Richtung zu wechseln, drücken sie die rechte dreieckige und runde Taste zusammen.
  • Seite 11 Änderungen vorbehalten. Alle Angaben sind ohne Gewähr. Der Nachdruck bzw. die Kopie, auch von Teilen dieser Dokumentation, sowohl auf elektronischem wie mechanischem Weg, bedürfen der schriftlichen Genehmigung. Für Druckfehler wird keine Haftung übernommen.
