Montage- und Bedienungsanleitung
Dezentrales Wohnraumlüftungssystem
Zewotherm ObjektFan
ZEWOTHERM GmbH . Konrad-Zuse-Ring 34-41 . 53424 Remagen
Tel.: (0 26 42) 90 56 0 . Fax: (0 26 42) 90 56 19 . info@zewotherm.de
www.zewotherm.de
v 1.0_08/2016
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Zewotherm ObjektFan

  • Seite 1 Montage- und Bedienungsanleitung Dezentrales Wohnraumlüftungssystem Zewotherm ObjektFan ZEWOTHERM GmbH . Konrad-Zuse-Ring 34-41 . 53424 Remagen Tel.: (0 26 42) 90 56 0 . Fax: (0 26 42) 90 56 19 . info@zewotherm.de www.zewotherm.de v 1.0_08/2016...
  • Seite 2 Alle Rechte vorbehalten. Die Zusammenstellung dieser Betriebsanleitung ist mit größter Sorgfalt erfolgt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser Be- triebsanleitung. Wir behalten uns jederzeit das Recht vor, ohne vorherige Anmeldung, den Inhalt dieser Anleitung teilweise oder ganz zu ändern.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Allgemeine Hinweise ......................... 4 2 Systemübersicht ........................6 2.1 Funktion ..........................6 3 Montagevorbereitung ........................ 8 3.1 Lieferumfang ........................8 3.2 Lieferumfang Komfort Steuerung .................. 9 3.3 Abmessungen ........................10 3.4 Benötigtes Werkzeug ......................10 3.5 Einbaupositionen ......................11 4 Elektrische Installation ......................12 4.1 Montagevorschläge Steuerungseinheit ...............12 4.2 Anschluss und Verkabelung ..................13 5 Montage .............................14...
  • Seite 4: Allgemeine Hinweise

    Allgemeine Hinweise Der Inhalt dieses Dokumentes ist auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, sodass für die vollständige Übereinstimmung keine Gewähr übernommen werden kann. Diese Dokumentation wird regelmäßig aktualisiert. Notwendige Korrekturen und zweck- dienliche Ergänzungen sind stets in den nachfolgenden Ausgaben enthalten.
  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Die in dieser Bedienungsanleitung enthaltenen Sicherheitsbestimmungen zur Montage und Bedienung der Geräte sind zu beachten. Vor der Durchführung von Arbeiten am Gerät bzw. System sind die Anleitung und Sicherheitshinweise sorgfältig und vollständig zu lesen. Die Nichtbeachtung von Sicherheitshinweisen kann zu Personen- und Sachschäden führen.
  • Seite 6: Systemübersicht

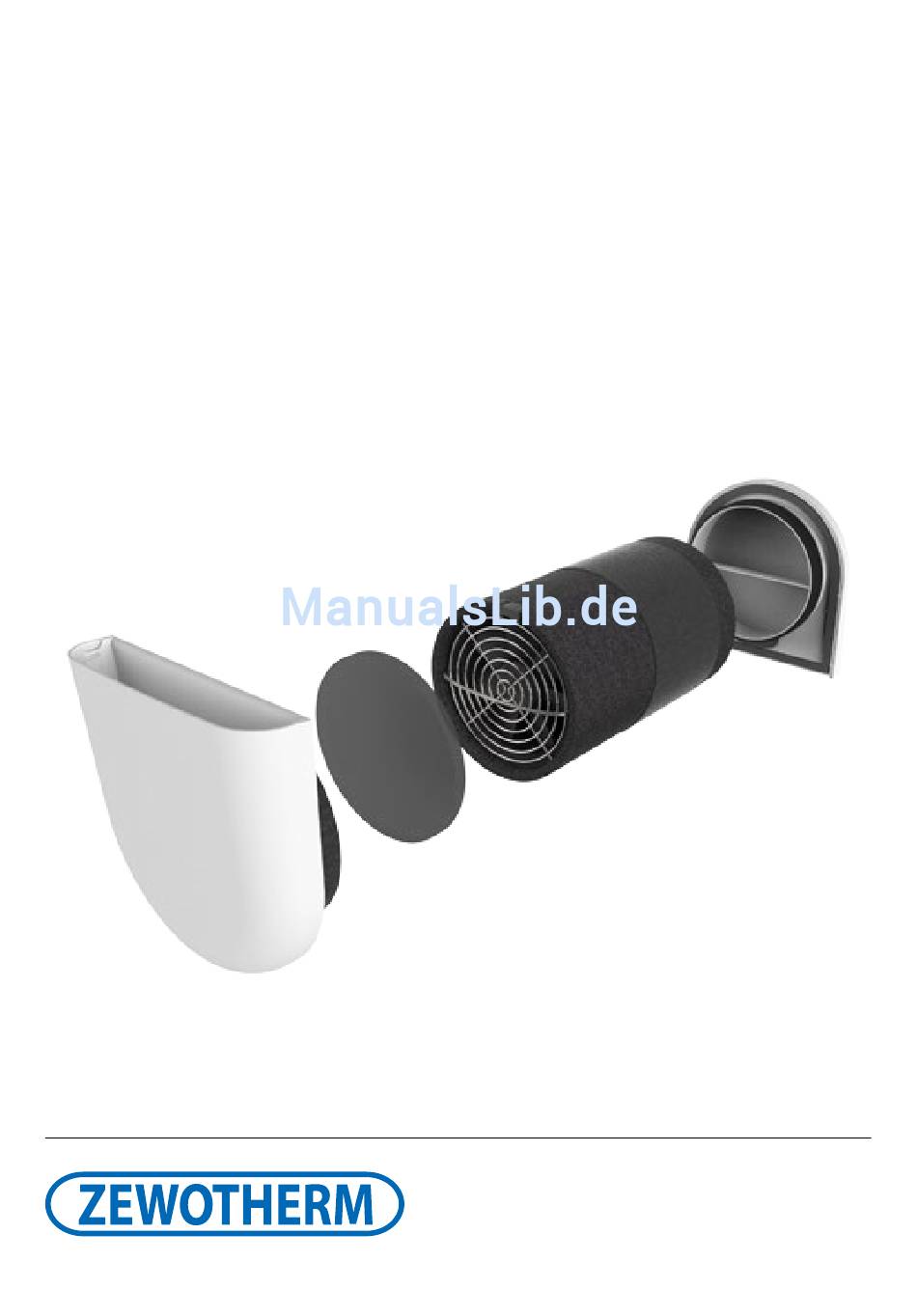

    Systemübersicht Ein Lüftungsgerät besteht aus einer strömungsoptimierten Innenblende (1) und einem Fassadenabschluss (2), einer Filter-Einheit (3), einer Lüfter-Einheit (4), einer Wärmetau- scher-Einheit (5) sowie einem Montagerohr (6). Der Einbau erfolgt grundsätzlich in einer Außenwand. Das Montagerohr, in das die Lüfter-Einheit und Wärmetauscher-Einheit ein- geschoben werden, wird fest mit der Wand verklebt.
  • Seite 7 Beispiel einer optimalen Durchströmung UM EINE RAUMÜBERGREIFENDE DURCHSTRÖMUNG ZU GEWÄHRLEISTEN, SIND ZUSÄTZLICH GEEIGNETE ÜBERSTRÖMÖFFNUNGEN WIE Z.B. TÜRUNTERSCHNITTE (CA. 15 - 20 MM) ODER DER EINSATZ VON LÜFTUNGSGITTERN ERFORDERLICH. Beispiel für Ablufträume GENERELL IST BEI ABLUFTRÄUMEN (1) DARAUF ZU ACHTEN, DASS ZWEI GERÄTE INSTALLIERT WERDEN UND SICH DIE LUFT NICHT MIT DER LUFT ANDERER RÄUME VERMISCHEN KANN.
  • Seite 8: Montagevorbereitung

    Montagevorbereitung Bitte überprüfen Sie vor Beginn der Montage, ob alle Bauteile vorhanden sind, da ansonsten eine vollständige Montage nicht möglich ist. Lieferumfang Artikelbezeichnung Position Inhalt Anzahl 1 Innenblende + Staubfilter 2 Fassadenabschluss (je nach gewählter Ausführung) 3 Lüfter-Einheit Komplettset 4 Wärmetauscher-Einheit 5 Montagerohr 500 mm 6 Putzdeckel 7 Verschlussklappe Innenblende Artikelbezeichnung...
  • Seite 9: Lieferumfang Komfort Steuerung

    Lieferumfang Komfort Steuerung Artikelbezeichnung Position Inhalt Anzahl 1 Bedieneinheit Komfort 2 Befestigungsrahmen Komfort Steuerung 3 Netzteil 4 Unterputzdose für Komfort Steuerung* * Die Unterputzdose gehört nicht zum Standardlieferumfang der Komfort Steuerung. Diese wird optional als Zubehörartikel durch Zewotherm angeboten.
  • Seite 10: Abmessungen

    Abmessungen Benötigtes Werkzeug Für die Montage werden folgende Utensilien benötigt: • Kernbohrgerät mit Bohrkrone Ø 162 mm • Stichsäge zum Sägen von Kunststoffen • Montagekleber zum Fixieren des Montagerohrs • Hammer und Meißel für Leitungsschächte • Tiefe Unterputzdose (einfache oder doppelte Ausführung, abhängig von Steuerung)
  • Seite 11: Einbaupositionen

    Einbaupositionen Die Bestimmung der Einbaupositionen erfolgt bei der Projektplanung. Beachten Sie die vorgegebenen Mindestabstände, da sonst die einwandfreie Funktion der Geräte nicht gewährleistet werden kann. > 300 mm Mindestabstand zur Decke > 1000 mm Der Mindestabstand zur Decke darf 300 mm sowie 1000 mm zum Boden nicht unterschreiten.
  • Seite 12: Elektrische Installation

    Elektrische Installation Das Lüftungssystem ist nur in Verbindung mit einer Steuerung zu betreiben. Diese sind separat erhältlich. Bis zu vier Lüftungsgeräte können sternförmig an eine Steuerung angeschlossen werden. Sollen mehr als vier Geräte in eine Wohneinheit integriert werden, muss mit einer weiteren Steuerung ein zweites unabhängiges System aufgebaut werden.
  • Seite 13: Anschluss Und Verkabelung

    Anschluss und Verkabelung Alle Elektroinstallationen müssen von einer zugelassenen Elektrofachkraft ausgeführt werden. Stellen Sie sicher, dass alle Verbindungen vorschriftsmäßig angebracht sind. schwarz Netzteil Zur Verbindung der Steuerung mit den Lüftungsgeräten muss ein 3-poliger 3.50 mm Steckverbinder am Kabel montiert werden. Es ist wichtig, dass der Stecker gemäß der gezeigten Belegung mit den Kabeln verbunden wird.
  • Seite 14: Montage

    Montage LESEN SIE SICH DIE ANWEISUNGEN VOR BEGINN DER MONTAGE SORGFÄLTIG DURCH. Erstellen der Wandöffnung ENTSPRECHEND DER GEWÄHLTEN MONTAGEWEISE FOLGEN SIE BITTE DEN ANWEISUNGEN FÜR DIE NUTZUNG DES EINBAU-MONTAGESTEINS ODER DEN ANWEISUNGEN FÜR DIE ERSTELLUNG EINER KERNBOHRUNG. 5.1.1 Verwenden eines Einbau-Montagesteins Setzen Sie den Einbau-Montagestein in das Mauerwerk ein.
  • Seite 15: Erstellen Einer Kernbohrung

    5.1.2 Erstellen einer Kernbohrung Bringen Sie im Mauerwerk eine Kernbohrung mit einem Durchmesser von 162 mm an. Die Bohrung muss ein Gefälle von 1 – 3° aufweisen, um später anfallendes Kondensat nach außen abführen zu können. Die Bohrung sollte vorzugsweise von innen nach außen erfolgen.
  • Seite 16: Einbau Des Montagerohrs

    Einbau des Montagerohrs BEI DEM EINSATZ EINER SONDERLÖSUNG BEACHTEN SIE BITTE DIE BEILIEGENDEN MONTAGEHINWEISE. Messen Sie die vorhandene Wandstärke. Falls die Putzarbeiten noch nicht abgeschlossen sind, kürzen Sie das Rohr mit einem Überstand entsprechend der späteren Putzdicke. Trennen Sie das Montagerohr mit einer Stichsäge auf das erforderliche Maß, sodass das Rohr sowohl außen als auch innen bündig abschließt.
  • Seite 17: Verlegen Der Leitungen

    Verlegen der Leitungen DIE KABELLÄNGE DER LEITUNG IM MONTAGEROHR IST ABHÄNGIG VON DER BAULICHEN GEGEBENHEITEN ZU WÄHLEN. BEACHTEN SIE, DASS DIE LÜFTER- EINHEIT LEICHT ANZUSCHLIEßEN SEIN MUSS UND DAS KABEL DEN LUFTSTROM NICHT UNNÖTIG BLOCKIERT. Bringen Sie die Leitungen durch Schlitze oder Kabelkanäle bis zur Kernbohrung. Achten Sie darauf, dass das Leitungsende im Montagerohr eine Länge entsprechend der Wanddicke minus 150 mm aufweist.
  • Seite 18: Positionieren Der Lüfter- Und Wärmetauscher-Einheit

    achten, dass die Biegung der Lamellen nach unten gerichtet ist und das Gitter gerade sitzt. Die Außenblende ist werkzeuglos montierbar. Durch die speziellen Montagelamellen kann die Außenblende ins Montagerohr eingeschoben werden und sitzt fest im Montagerohr. Achten Sie beim Einschieben darauf, dass der Luftauslass der Außenblende nach unten zeigt und gerade sitzt.
  • Seite 19: Einsetzen Der Innenblende

    Einsetzen der Innenblende Sobald alle Arbeiten im Gebäudeinneren abgeschlossen sind, kann die Innenblende mon- tiert werden. Legen Sie die Filter-Einheit in die Filterhalterung der Innenblende. Stecken Sie nun die Innenblende in das Montagerohr. Achten Sie darauf, dass der Luftauslass nach oben zeigt und die Innenblende gerade sitzt.
  • Seite 20: Bedienung

    Bedienung Innenblende Die Innenblende kann geschlossen werden, falls Sie das Lüftungssystem über einen län- geren Zeitraum nicht nutzen oder aber verhindern wollen, dass beispielsweise Rauch von außen in die Wohneinheit eindringt. NEHMEN SIE DAS SYSTEM NUR MIT GEÖFFNETEN INNENBLENDEN IN BETRIEB! 6.1.1 Schließen der Innenblende Schritt 1: Nehmen Sie die Innenblende aus Schritt 2: Benutzen Sie die Kappe, die jedem...
  • Seite 21: Öffnen Der Innenblende

    6.1.2 Öffnen der Innenblende Schritt 2: Ziehen Sie nun die elastische Ver- Schritt 1: Nehmen Sie die Innenblende aus schlusskappe vom oberen Luftauslass ab, um dem Montagerohr. die Innenblende zu öffnen. Schritt 3: Bewahren Sie die Kappe an einem Schritt 4: Danach könne Sie die Innenblende sicheren und leicht zugänglichen Ort auf.
  • Seite 22: Komfort Steuerung

    Komfort Steuerung 6.2.1 Bedienelemente Zeigt die manuell gewählte oder durch den Feuchtigkeits- Lüfterstufen-Anzeige sensor vorgegebene Lüfterstufe an. Pfeil auf/AN Erhöht die Lüfterstufe/Schaltet das System an. Automatik-Modus Aktiviert/Deaktiviert den Automatik-Modus. Pfeil ab/AUS Verringert die Lüfterstufe/Schaltet das System ab. Eco-Modus Aktiviert den Wärmerückgewinnungsmodus. Durchlüften-Modus Aktiviert den Durchlüften-Modus.
  • Seite 23: Modi Und Menüpunkte

    6.2.2 Modi und Menüpunkte Eco-Modus Das System wechselt paarweise in einem zeitlichen Intervall von 50 - 70 Sekunden abhän- gig der gewählten Lüfterstufe die Luftförderrichtung, sodass die Wärmerückgewinnung gewährleistet ist. Durchlüften-Modus Das System läuft durchgehend in eine Richtung, um eine schnelle Durchlüftung der Wohneinheit zu gewährleisten.
  • Seite 24: Wartung Und Instandhaltung

    Wartung und Instandhaltung Um einen effizienten Betrieb zu gewährleisten, müssen alle Bauteile des Lüftungssystems regelmäßig überprüft und gewartet werden. Wartungsintervalle Bauteil Zeitintervall Maßnahme Innenblende Vierteljährlich • Oberflächen mit einem feuchten Tuch reinigen. Staubfilter Vierteljährlich • Staubfilter mit dem Staubsauger absaugen. • Staubfilter mit warmem Wasser auswaschen. • Stark verschmutzten / Defekten Staubfilter austauschen. Pollenfilter Monatlich • Pollenfilter mit dem Staubsauger absaugen. • Stark verschmutzten / Defekten Pollenfilter austauschen. Lüfter-Einheit Jährlich • Lüfter-Einheit mit einem Pinsel reinigen. •...
  • Seite 25: Wartungsanleitung

    Wartungsanleitung BEI ALLEN WARTUNGSARBEITEN MUSS DAS SYSTEM ABGESCHALTET WERDEN. BEI WARTUNGSARBEITEN AN DER LÜFTER-EINHEIT IST DAS SYSTEM VOM STROM ZU TRENNEN. ZIEHEN SIE DEN STECKER NIEMALS AM KABEL AUS DER LÜFTER- EINHEIT. BENUTZEN SIE EINE ZANGE ALS HILFSMITTEL UND ZIEHEN SIE AM STECKER. 7.2.1 Wartung der Filter-Einheit Staubfilter bzw.
  • Seite 26: Wartung Der Lüfter-Einheit

    7.2.2 Wartung der Lüfter-Einheit Schritt 1: Innenblende aus Schritt 2: Stromverbindung Schritt 3: Mit Hilfe eines dem Montagerohr ziehen. trennen (1). Lüfter-Einheit Pinsels und Staubsaugers mit Hilfe der Schlaufe aus können das Lüftergitter und dem Montagerohr ziehen (2), die Rotorschaufeln gereinigt dabei auf das Stromkabel werden.
  • Seite 27: Wartung Der Wärmetauscher-Einheit

    7.2.3 Wartung der Wärmetauscher-Einheit Schritt 1: Innenblende aus Schritt 2: Stromverbindung Schritt 3: Wärmetau- dem Montagerohr ziehen. trennen (1). Lüfter-Einheit scher-Einheit mit Hilfe der mit Hilfe der Schlaufe aus Schlaufe aus der Einbauhül- dem Montagerohr ziehen (2), se ziehen, dabei auf das dabei auf das Stromkabel Strom- und Sensorkabel achten, um dieses nicht zu...
  • Seite 28: Fehlerbehebung

    Fehlerbehebung Fehler Ursache Behebung Steuerung arbeitet im • Eco-Modus (Wärmerückgewin- Lüfter-Einheit Durchlüften Modus. nung) an der Steuerung einstellen. wechselt nicht Lüfter-Einheit defekt. • Lüfter-Einheit tauschen. die Drehrich- tung. Steuerung / Netzteil defekt. • Steuerung / Netzteil tauschen. Keine Spannungs- • Netzspannung wiederherstellen.
  • Seite 29 Fehler Ursache Behebung Innenblende geschlossen. • Innenblende öffnen. • Filter-Einheit reinigen oder aus- Filter-Einheit verschmutzt. wechseln. Luftvolumen- Wärmetauscher-Einheit • Wärmetauscher-Einheit reinigen. strom ist verschmutzt. • Lüftungssystem reinigen. gering. Drehzahl der Lüfter-Einheit • Höhere Lüfterstufe einstellen. zu niedrig. Geräte arbeiten nicht im •...
  • Seite 30: Entsorgung

    Entsorgung Die Produkte, die in dieser Bedienungsanleitung beschrieben sind, können aufgrund ihrer schadstoffarmen Verarbeitung weitgehend recycelt werden. Wenn Sie sich von Ihrem Gerät trennen möchten, entsorgen Sie es nach den aktuell gültigen nationalen Bestimmun- gen. Auskunft darüber erteilt die kommunale Stelle. Verpackungsmaterial ist sortenrein zu entsorgen.
  • Seite 31: Technische Daten

    10 Technische Daten 10.1 Lüftungsgerät Wärmebereitstellungsgrad bis zu Stufe 1 Stufe 2 Stufe 3 Stufe 4 Volumenstrom Eco-Modus/Durchlüften [m³/h] Schalldruckpegel [dB(A)] Leistungsaufnahme Eingangsspannung [V] 12 DC SELV Schutzart IP 22 Softwareklasse spezifische Eingangsleistung [W/m³/h] ab 0,12 Normschallpegeldifferenz D [dB] 39 / 43 Zuluft ohne aggressive Gase, Stäube und Öle zulässige Betriebstemperatur [°C]...
  • Seite 32: Komfort Steuerung

    10.2 Komfort Steuerung Betriebsspannung [V] 12 DC Leistungsaufnahme [W] Softwareklasse Zulässige Betriebstemperatur [°C] 0 ... 40 Schutzart IP 40 Verschmutzungsgrad Abmessungen [mm] 150 x 75 x 10 (BxHxT) Farbe Weiß Konformität...
  • Seite 33: Energieeffizienzkennzeichnung Und Produktdatenblatt

    11 Energieeffizienzkennzeichnung und Produktdatenblatt 11.1 Energielabel ObjektFan ENERGIA · · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2016 1254/2014...
  • Seite 34 Product datasheet (acc. REG 1254/2014 EU of 11 July 2014) Beschreibung / Description Werte / Data Lieferant / Supplier‘s name Zewotherm Modellkennung / Supplier‘s model identifier ObjektFan kalt/cold -82,56 SEV-Klasse /Spezifischer Energieverbrauch durchschnittlich/ -40,69 SEC class / Specific energy consumption [kWh/m²a]...
  • Seite 35: Gewährleistung

    12 Gewährleistung 12.1 Gewährleistungsbestimmungen Zewotherm gewährt auf das Lüftungssystem eine Garantie von 24 Monaten nach der Installation. Garantieansprüche können ausschließlich für Material- und/oder Konstruk- tionsfehler, die im Garantiezeitraum aufgetreten sind, geltend gemacht werden. Repara- turen, im Sinne der Garantiebestimmungen, dürfen nur durch vorherige sowie schriftliche Genehmigung durch Zewotherm durchgeführt werden.
  • Seite 36 12.2 Haftung Das Lüftungssystem wurde für die dezentrale Belüftung von Wohn- und Funktionsräumen entwickelt und gefertigt. Jede andere Verwendung wird als ‚unsachgemäße Verwendung‘ betrachtet und kann zu Beschädigungen am Gerät oder zu Personenschäden führen, für die der Hersteller nicht haftbar gemacht werden kann. Der Hersteller haftet für keinerlei Schäden, die auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: •...
  • Seite 37: Anhang

    13 Anhang 13.1 Verkabelungsprotokoll Lüftungs- Geschoss Raumbezeichnung und Positionierung Startrichtung gerät Zuluft Abluft...
  • Seite 38 13.2 Notizen...
  • Seite 40 ZEWOTHERM GmbH . Konrad-Zuse-Ring 34-41 . 53424 Remagen Tel.: (0 26 42) 90 56 0 . Fax: (0 26 42) 90 56 19 . info@zewotherm.de www.zewotherm.de...
