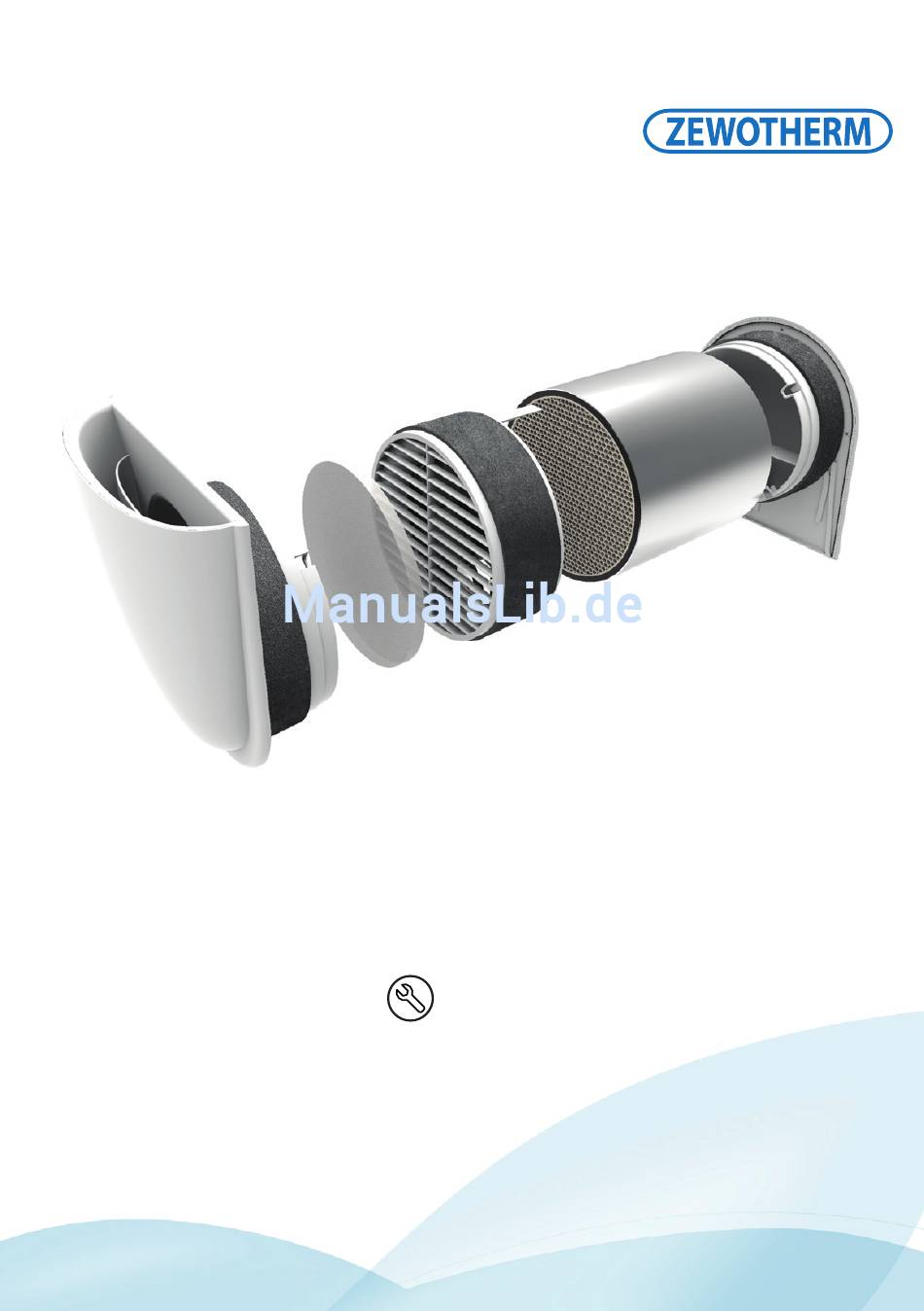

- Seite 1 SmartFan Montageanleitung V 1.2...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Hinweise ........................4 1.1 Verwendungsbestimmungen ....................4 1.2 Sicherheitshinweise ........................5 2. Montagevorbereitung ........................6 2.1 Lieferumfang ..........................6 2.2 Benötigtes Werkzeug und Montageutensilien ..............7 2.3 Größe der Bauteile ........................7 2.4 Einbaupositionen ........................8 3. Elektrische Installation ......................... 9 3.1 Montagevorschläge Steuerungseinheit ................. -
Seite 4: Allgemeine Hinweise
1.1 Verwendungsbestimmungen Der SmartFan ist zur kontrollierten Belüftung von Wohn- und Schlafräumen in Gebäuden (Ein- und Mehrfamilienhäusern, Hotels und Pensionen, öffentliche Einrichtungen und Bü- rogebäude) geeignet. Der Einbau in Neubauten sowie die Nachrüstung bei der Sanierung und Modernisierung von Bestandsbauten sind möglich. Die Verwendung des SmartFan ist nur entsprechend der beschriebenen Einsatzfälle und nur in Verbindung mit den Kom-... -
Seite 5: Sicherheitshinweise
Die folgende Auflistung enthält Erklärungen zu den in dieser Anleitung verwendeten Sym- bolen und Begriffen: Dieses Gefahrensymbol warnt vor Vorsicht Verletzungsgefahren. Gefahrensymbol Dieses Gefahrensymbol warnt vor Elektrizität Verletzungsgefahren durch Elekt- rizität. Dieses Gebotssymbol weist auf Gebotssymbol Hinweis wichtige Informationen hin. Zewotherm SmartFan Montageanleitung -... -
Seite 6: Montagevorbereitung
Bitte überprüfen Sie vor Beginn der Montage, ob alle Bauteile vorhanden sind, da ansons- ten eine vollständige Montage nicht möglich ist. Artikelbezeichnung Position Inhalt Anzahl 1 SmartFan Innenblende + Staubfilter 2 SmartFan Außenblende 3 SmartFan Lüfter-Einheit SmartFan Komplettset 4 SmartFan Wärmetauscher-Einheit... -
Seite 7: Benötigtes Werkzeug Und Montageutensilien
• tiefe Unterputzdose (einfache oder doppelte Ausführung, abhängig der Montagewahl) 2.3 Größe der Bauteile Breite Höhe Tiefe Ø Länge Bezeichnung (mm) (mm) (mm) (mm) (mm) SmartFan Innenblende (+ 50 mm Rohr-Einschub) SmartFan Außenblende (+ 50 mm Rohr-Einschub) SmartFan Lüfter-Einheit SmartFan Wärmetauscher-Einheit Montagerohr Zewotherm SmartFan Montageanleitung -... -
Seite 8: Einbaupositionen
Fenster, Türen oder Wänden, sollte sowohl außen als auch innen mindestens 150 mm betragen. >1000 mm Mindestabstand zwischen zwei SmartFan Geräten bei Montage in der gleichen Wand Der horizontale und vertikale Mindestabstand zwischen zwei Geräten darf 1000 mm nicht unterschreiten. -
Seite 9: Elektrische Installation
Vorgaben zu bestimmen. Ein Netzteil regelt die Spannung von 230 V auf 12 V. Es kann sechs SmartFan-Einheiten mit Strom versorgen. Bei größeren Installationen muss pro sechs SmartFan-Einheiten ein weiteres Netzteil installiert werden. Weitere Netzteile können ebenfalls direkt an die Steu- erung angeschlossen werden oder bei langen Busleitungen direkt im Busnetz integriert werden. -
Seite 10: Anschlussbelegung Und Verkabelung
Steuerungsbasis schwarz Netzteil Zur Verbindung der Steuerung mit den SmartFan-Einheiten muss ein 4-poliger 3.50 mm Steckverbinder am Kabel montiert werden. Es ist wichtig, dass der Stecker gemäß der gezeigten Belegung mit den Kabeln verbunden wird. Beim Verbinden des Steckers mit der Lüfterhalterung zeigen die Schrauben nach unten. -
Seite 11: Anschlussschemata
Kann zur beschäDigung Der lüfter-einheit führen. 3.3 Anschlussschemata Steuerung Steuerung Steuerung Die TOUCH- und LED-Steuerung können an einer beliebige Stelle innerhalb des Bus-Net- zes platziert werden. Es sind Verlegungen in Reihe, ringförmig oder auch sternförmig möglich. Zewotherm SmartFan Montageanleitung -... -
Seite 12: Einstellen Des Dip-Schalters
Lüfter- Startrichtung Die Lüfter-Einheiten des SmartFan besitzen an der oberen Seite einen DIP-Schalter. Dar- über muss während der Montage die gewünschte Gruppe und die Startrichtung definiert werden. Über die Schalter 1 – 3 lassen sich die Einheiten den Gruppen 1 – 3 zuordnen. Auf diese Weise können einzelne SmartFan-Einheiten bestimmten Räumen zugeordnet wer-... -
Seite 13: Montage
Die Bohrung sollte vorzugsweise von innen nach außen erfolgen. Innen Außen 1 - 3° achten sie währenD Der Kernbohrung auf einen ausreichenDen schutz Vor herabfallenDem mauerwerK an Der aussenseite Des gebäuDes. Damit ist sichergestellt, Dass Keine personen Verletzt oDer gegenstänDe beschäDigt werDen. Zewotherm SmartFan Montageanleitung -... -
Seite 14: Einbau Des Montagerohrs
5 mm breiten und 30 mm tiefen Schlitz in das Rohr ein, um später das Datenkabel zur Lüf- ter-Einheit führen zu können. Bei der Verwendung von Kabeln mit größerem Durchmesser oder aber der Verlegung der Kabel von SmartFan zu SmartFan ist die Größe des Schlitzes entsprechend zu vergrößern. -
Seite 15: Verlegen Der Leitungen
Isolierung entfernt werden, um die weitere Montage nicht zu erschweren. 4.4 Montage der Außenblende Nach Abschluss der Fassadenarbeiten kann die Außenblende montiert werden. Dazu entfernen Sie den Putzdeckel außen und stecken die Außenblende in das Montagerohr. Zewotherm SmartFan Montageanleitung -... -
Seite 16: Positionieren Der Wäremtauscher-Einheit
Achten Sie beim Einschieben darauf, dass der Luftauslass der Außenblende nach unten zeigt und gerade sitzt. Durch die speziellen Montagelamellen kann die Außenblende werk- zeuglos montiert werden und sitzt fest im Montagerohr. falls sie anstelle Der smartfan aussenblenDe eine V2a aussenhaube VerwenDen, beachten sie bitte Die anweisungen Der beigefügten montageinformation. -
Seite 17: Installation Der Lüfter-Einheit
Anschluss oben ist. Verbinden Sie das Stromkabel mit der Lüfter-Einheit und schieben Sie diese vorsichtig nach außen bis die Abstandhalter Kontakt mit dem Wärmetauscher erhalten. bei wanDstärKen Von 320 - 350 mm müssen Die abstanDhalter Der lüfter-einheit an Den marKierungen geKürzt werDen. Zewotherm SmartFan Montageanleitung -... -
Seite 18: Montieren Der Innenblende
Legen Sie die Filter-Einheit in die Filterhalterung der Innenblende. Stecken Sie nun die Innenblende in das Montagerohr. Achten Sie darauf, dass der Luftauslass nach oben zeigt und die Innenblende gerade sitzt. Die geräte Dürfen nur mit einer eingesetzten filter-einheit in betrieb genommen werDen. Zewotherm SmartFan - Montageanleitung... -
Seite 19: Technische Daten
Gase, Stäube und Zuluft Öle zulässige Betriebstemperatur [°C] -20 ... 60 Kernbohrungsdurchmesser [mm] Mindestwandstärke [mm] 270 (optimale Wandstärke ab 350) Abmessungen Innenblende / Außenblende [mm] 200 x 200 x 45 (BxHxT) Gewicht [g] 4600 Konformität bei paarweisem Betrieb Zewotherm SmartFan Montageanleitung -... - Seite 20 Notizen Zewotherm SmartFan - Montageanleitung...
- Seite 21 Zewotherm SmartFan Montageanleitung -...
- Seite 23 Zewotherm GmbH Konrad-Zuse-Ring 34 53424 Remagen Deutschland E-Mail: info@zewotherm.de Website: www.zewotherm.de Änderungen vorbehalten. Alle Angaben sind ohne Gewähr. Der Nachdruck bzw. die Kopie, auch von Teilen dieser Dokumentation, sowohl auf elektronischem wie mechanischem Weg, bedürfen der schriftlichen Genehmigung. Für Druckfehler wird keine Haftung...
