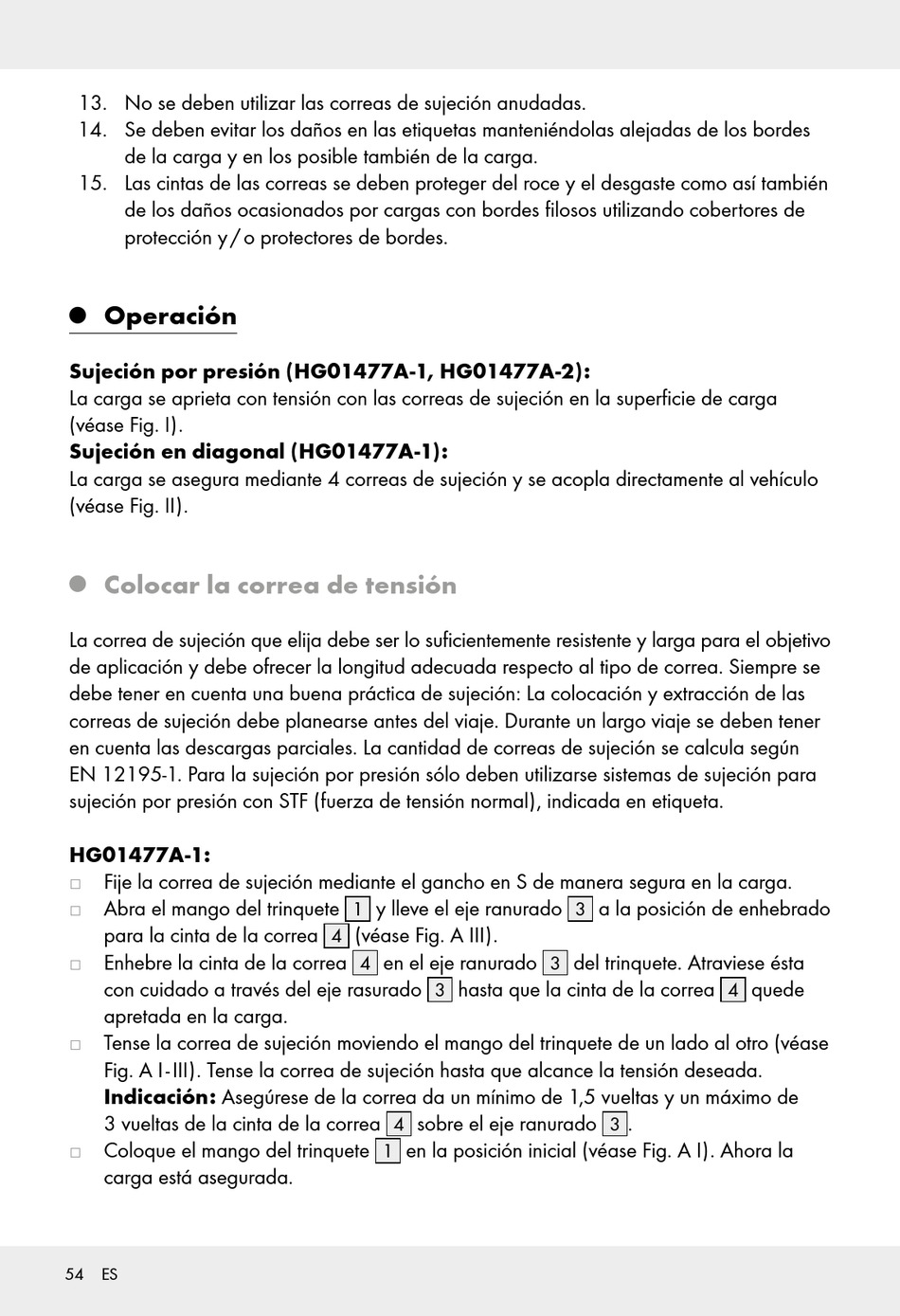

13. No se deben utilizar las correas de sujeción anudadas.
14. Se deben evitar los daños en las etiquetas manteniéndolas alejadas de los bordes
de la carga y en los posible también de la carga.
15. Las cintas de las correas se deben proteger del roce y el desgaste como así también
de los daños ocasionados por cargas con bordes filosos utilizando cobertores de
protección y / o protectores de bordes.
Operación
Q
Sujeción por presión (HG01477A-1, HG01477A-2):
La carga se aprieta con tensión con las correas de sujeción en la superficie de carga
(véase Fig. I).
Sujeción en diagonal (HG01477A-1):
La carga se asegura mediante 4 correas de sujeción y se acopla directamente al vehículo
(véase Fig. II).
Colocar la correa de tensión
Q
La correa de sujeción que elija debe ser lo suficientemente resistente y larga para el objetivo
de aplicación y debe ofrecer la longitud adecuada respecto al tipo de correa. Siempre se
debe tener en cuenta una buena práctica de sujeción: La colocación y extracción de las
correas de sujeción debe planearse antes del viaje. Durante un largo viaje se deben tener
en cuenta las descargas parciales. La cantidad de correas de sujeción se calcula según
EN 12195-1. Para la sujeción por presión sólo deben utilizarse sistemas de sujeción para
sujeción por presión con STF (fuerza de tensión normal), indicada en etiqueta.
HG01477A-1:
Fije la correa de sujeción mediante el gancho en S de manera segura en la carga.
j
j
Abra el mango del trinquete
para la cinta de la correa
Enhebre la cinta de la correa
j
con cuidado a través del eje rasurado
apretada en la carga.
Tense la correa de sujeción moviendo el mango del trinquete de un lado al otro (véase
j
Fig. A I - III). Tense la correa de sujeción hasta que alcance la tensión deseada.
Indicación: Asegúrese de la correa da un mínimo de 1,5 vueltas y un máximo de
3 vueltas de la cinta de la correa
j
Coloque el mango del trinquete
carga está asegurada.
