norbar PNEUTORQUEPTM Bedienungsanleitung Seite 11

Die Stütze muss kräftig gegen einen festen Körper oder eine feste Oberfläche in der Nähe des zu
befestigenden Befestigungselements gedrückt werden. Der Kontaktbereich muss innerhalb des in Abb. 2
schattierten Bereichs liegen, wobei der Kontaktbereich möglichst groß sein muss.
Fassung, extra lang
ACHTUNG:
Bei Sonderanwendungen und bei Fällen, bei denen eine extra lange Fassung benötigt wird, kann die
Standarddrehmomentstütze verlängert werden. Allerdings müssen die in Abb. 2 gezeigten Einschränkungen
eingehalten werden. Es können auch alternative Drehmomentstützen bezogen werden (siehe Seite 5).
ACHTUNG:
Die Standardverlängerung für den Antriebsvierkant DARF NICHT verwendet werden, da sonst der Antrieb
des Werkzeugs ernsthaft beschädigt wird. Für Anwendungen mit eingeschränktem Zugang stehen eine
Reihe von Ansatzverlängerungen zur Verfügung. Diese sind so ausgelegt, dass das Antriebsstück richtig
gestützt wird.
Die Maße der Standarddrehmomentstützen sind in der folgenden Tabelle aufgelistet:
Drehmomentstützen (Standard)
Drehmomentstützen (PTME)

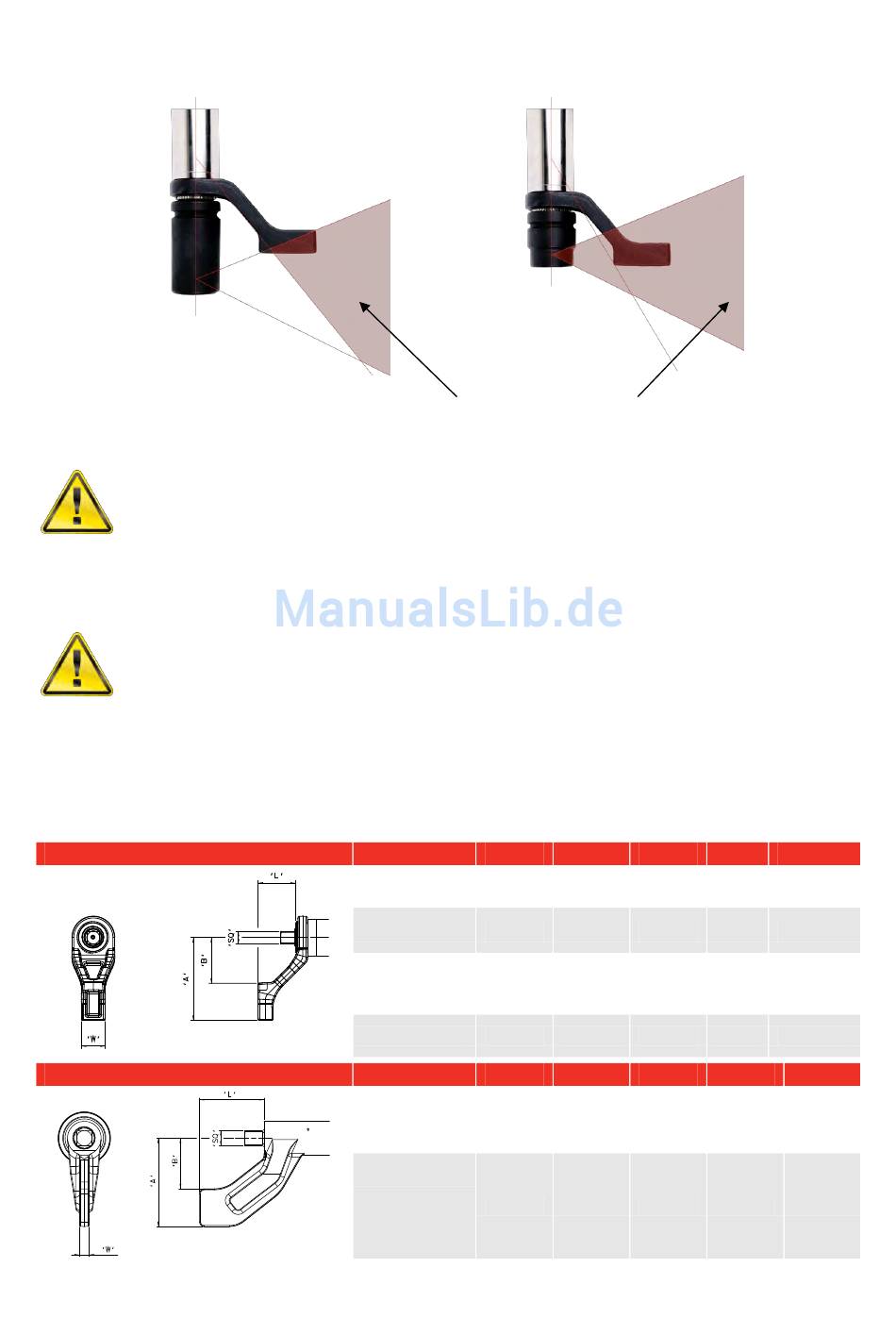

Reaktionskräfte dürfen nur in den schattierten Bereichen aufgefangen werden
ABB. 2 – Sicherer Bereich zur Aufnahme von Gegenkräften
ES MUSS UNBEDINGT DARAUF GEACHTET WERDEN, DASS DIE
DREHMOMENTSTÜTZE NUR INNERHALB DER IN ABB. 2 GEZEIGTEN
GRENZEN BETRIEBEN WIRD.
EIN NICHTBEACHTEN DER IN ABB. 2 GEZEIGTEN EINSCHRÄNKUNGEN
BEIM VERWENDEN EINER ANDEREN DREHMOMENTSTÜTZE KANN ZU
EINEM VORZEITIGEN VERSCHLEISS UND ZU BESCHÄDIGUNGEN
FÜHREN.
Werkzeug
PTM-52
PTM-72
PTM-92
PTM-119
Werkzeug
PTME-72
(1000 Nm)
PTME-72
(2000 Nm)
Fassung, normale Länge
'L' 'A'
60 131
75 165
98.5 205
127 199
'L' 'A'
80.5 110
51.5 110
'B' 'W' 'SQ'
71 35 3/4 Zoll
91 48 1 Zoll
1 Zoll
115 50
1 1/2 Zoll
65 55 1 1/2"
'B' 'W' 'SQ'
63 12 3/4 Zoll
62 16 1 Zoll
9
