Schmierung Der Druckluft

Die Druckluft für das Werkzeug muss mit dem Lubro-Steuergerät (nicht im Lieferumfang enthalten)
geschmiert werden.
Stellen Sie die Schmierung der Druckluft ein:
a. Füllen Sie das Lubro-Steuergerät mit Hydrauliköl (Shell Tellus S2M 32 oder gleichwertiges
Hydrauliköl).
b. Sorgen Sie dafür, dass sich der Antriebsvierkant unbelastet dreht.
c. Drücken Sie den Auslösehebel, um das Werkzeug zu betreiben.
d. Stellen Sie das Lubro-Steuergerät so ein, dass 6 Tropfen Öl pro Minute geliefert werden.
e. Drücken Sie den Auslösehebel.
Weitere Angaben dazu finden Sie im Bedienungsanleitung des Lubro-Steuergeräts.
Drehmomentstütze
Die Drehmomentstütze sorgt dafür, dass alle Reaktionskräfte aufgefangen werden, damit keine
Reaktionskräfte zurück auf den Betreiber übertragen werden. Es können alternative Drehmomentstützen
bezogen werden.

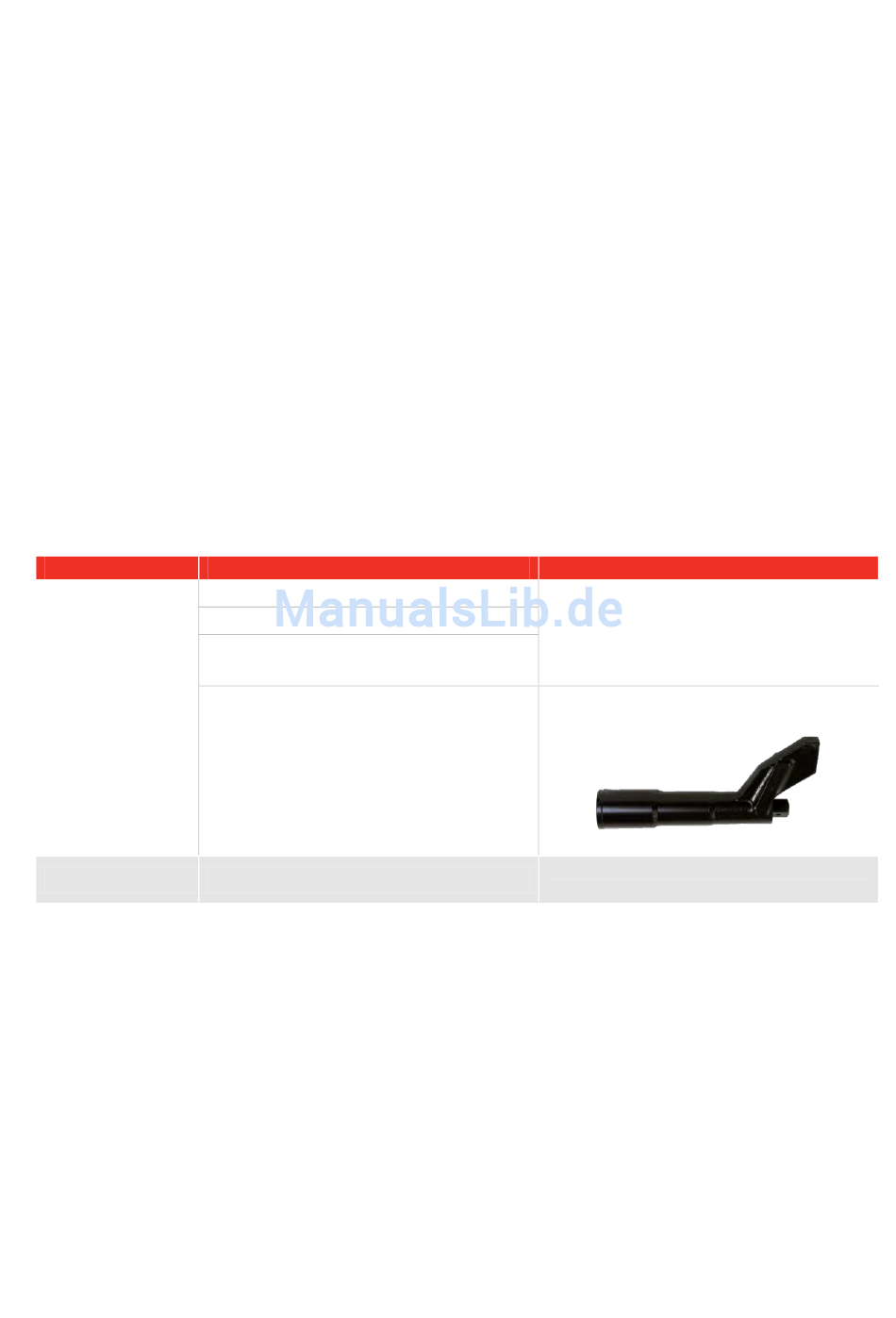

Bringen Sie die Drehmomentstütze wie hier beschrieben an:
Werkzeugtyp
PTM
PTME
™
TrukTorque
8
Drehmomentstütze
Gekröpfte Drehmomentstütze (Standard)
Einseitige Drehmomentstütze (Zubehör)
Zweiseitige Drehmomentstütze (Zubehör)
Verlängerungsstück (Zubehör)
Verlängerungsstück (Standard)
Verlängerungsstück (Standard)
Montageanweisung
Befestigen Sie die Drehmomentstütze/-
platte (Abb. 1-D) am Antriebsvierkant, so
dass die Keilverzahnung einfasst.
Sichern Sie die Stütze mit dem
mitgelieferten Sicherungsring.
Befestigen Sie das Verlängerungsstück
gemäß den beiliegenden Anweisungen.
Werkseitig vormontiert, kann nicht entfernt
werden.
Werkseitig vormontiert, kann nicht entfernt
werden.
