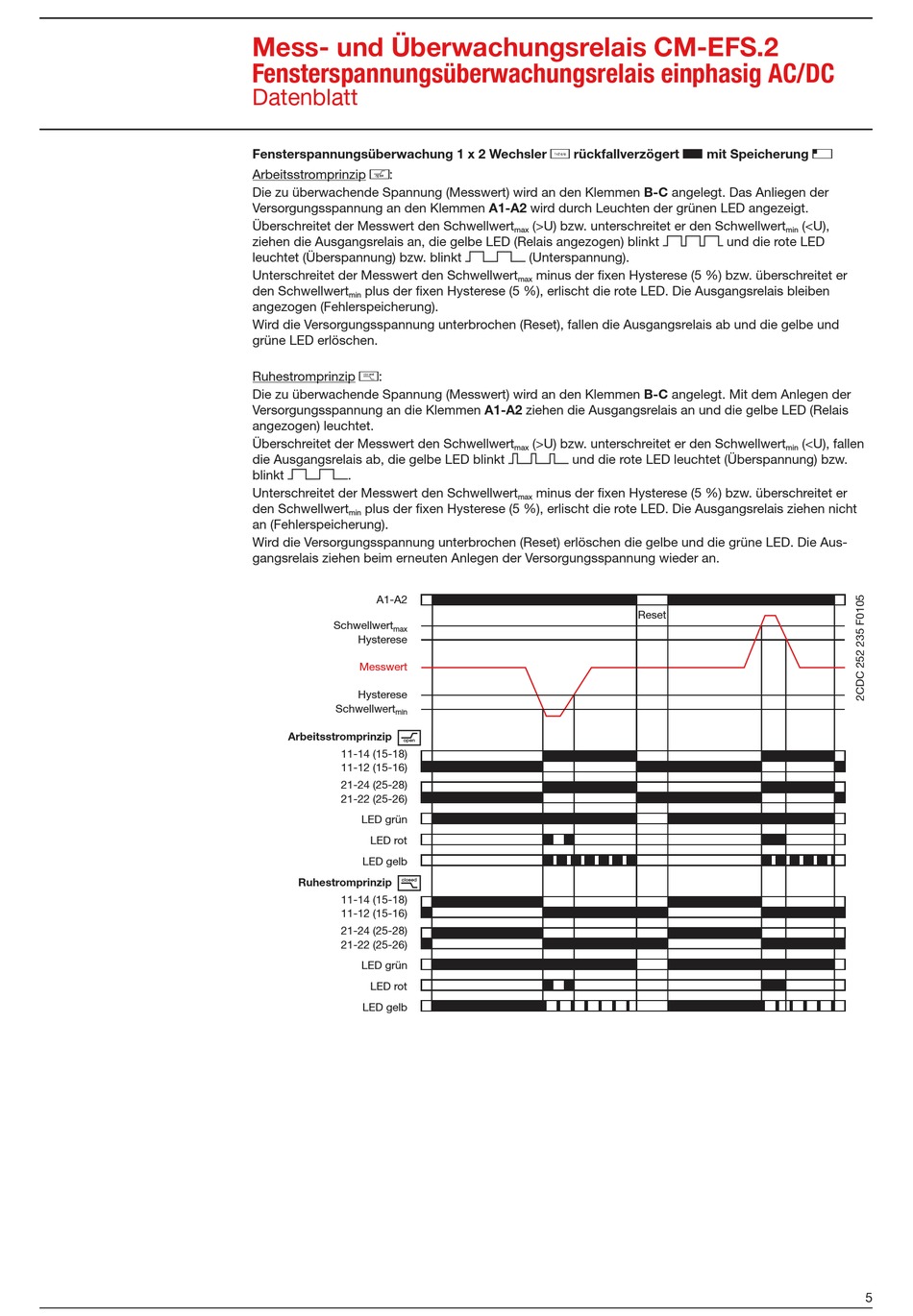

ABB CM-EFS.2 Bedienungsanleitung Seite 5

Mess- und Überwachungsrelais CM-EFS.2
Fensterspannungsüberwachungsrelais einphasig AC/DC
Datenblatt
Fensterspannungsüberwachung 1 x 2 Wechsler Z rückfallverzögert B mit Speicherung V
Arbeitsstromprinzip X:
Die zu überwachende Spannung (Messwert) wird an den Klemmen B-C angelegt. Das Anliegen der
Versorgungsspannung an den Klemmen A1-A2 wird durch Leuchten der grünen LED angezeigt.
Überschreitet der Messwert den Schwellwert
ziehen die Ausgangsrelais an, die gelbe LED (Relais angezogen) blinkt
leuchtet (Überspannung) bzw. blinkt
Unterschreitet der Messwert den Schwellwert
den Schwellwert plus der fi xen Hysterese (5 %), erlischt die rote LED. Die Ausgangsrelais bleiben
min
angezogen (Fehlerspeicherung).
Wird die Versorgungsspannung unterbrochen (Reset), fallen die Ausgangsrelais ab und die gelbe und
grüne LED erlöschen.
Ruhestromprinzip W:
Die zu überwachende Spannung (Messwert) wird an den Klemmen B-C angelegt. Mit dem Anlegen der
Versorgungsspannung an die Klemmen A1-A2 ziehen die Ausgangsrelais an und die gelbe LED (Relais
angezogen) leuchtet.
Überschreitet der Messwert den Schwellwert
die Ausgangsrelais ab, die gelbe LED blinkt
blinkt .
Unterschreitet der Messwert den Schwellwert
den Schwellwert plus der fi xen Hysterese (5 %), erlischt die rote LED. Die Ausgangsrelais ziehen nicht
min
an (Fehlerspeicherung).
Wird die Versorgungsspannung unterbrochen (Reset) erlöschen die gelbe und die grüne LED. Die Aus-
gangsrelais ziehen beim erneuten Anlegen der Versorgungsspannung wieder an.
A1-A2
Schwellwert
max
Hysterese
Messwert
Hysterese
Schwellwert
min
Arbeitsstromprinzip
open
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
LED grün
LED rot
LED gelb
closed
Ruhestromprinzip
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
LED grün
LED rot
LED gelb
(>U) bzw. unterschreitet er den Schwellwert
max
(Unterspannung).
minus der fi xen Hysterese (5 %) bzw. überschreitet er
max
(>U) bzw. unterschreitet er den Schwellwert
max
und die rote LED leuchtet (Überspannung) bzw.
minus der fi xen Hysterese (5 %) bzw. überschreitet er
max
Reset
(<U),
min
und die rote LED
(<U), fallen
min
