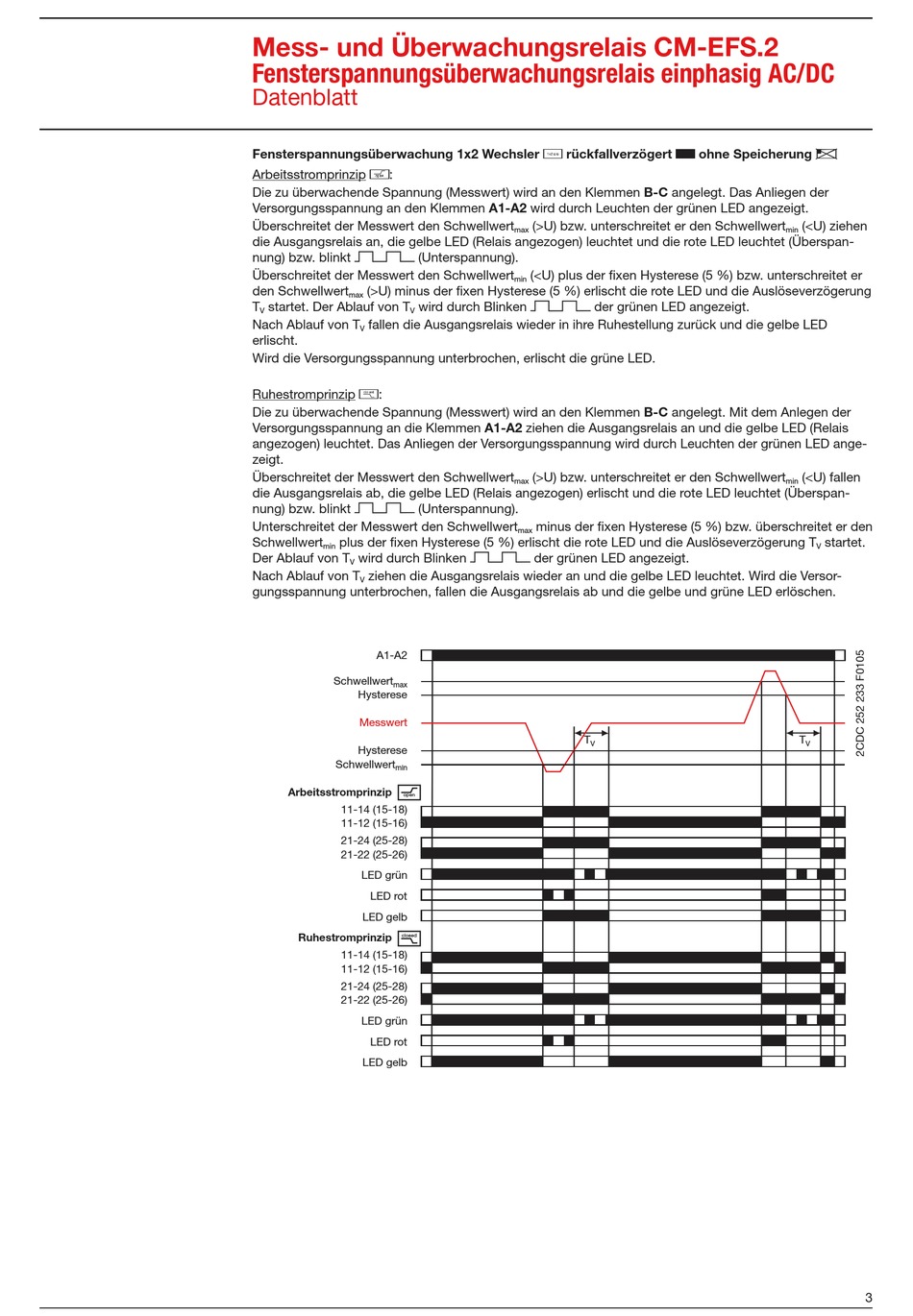

ABB CM-EFS.2 Bedienungsanleitung Seite 3

Mess- und Überwachungsrelais CM-EFS.2
Fensterspannungsüberwachungsrelais einphasig AC/DC
Datenblatt
Fensterspannungsüberwachung 1x2 Wechsler Z rückfallverzögert B ohne Speicherung U
Arbeitsstromprinzip X:
Die zu überwachende Spannung (Messwert) wird an den Klemmen B-C angelegt. Das Anliegen der
Versorgungsspannung an den Klemmen A1-A2 wird durch Leuchten der grünen LED angezeigt.
Überschreitet der Messwert den Schwellwert
die Ausgangsrelais an, die gelbe LED (Relais angezogen) leuchtet und die rote LED leuchtet (Überspan-
nung) bzw. blinkt (Unterspannung).
Überschreitet der Messwert den Schwellwert
den Schwellwert (>U) minus der fi xen Hysterese (5 %) erlischt die rote LED und die Auslöseverzögerung
max
T startet. Der Ablauf von T wird durch Blinken
V V
Nach Ablauf von T fallen die Ausgangsrelais wieder in ihre Ruhestellung zurück und die gelbe LED
V
erlischt.
Wird die Versorgungsspannung unterbrochen, erlischt die grüne LED.
Ruhestromprinzip W:
Die zu überwachende Spannung (Messwert) wird an den Klemmen B-C angelegt. Mit dem Anlegen der
Versorgungsspannung an die Klemmen A1-A2 ziehen die Ausgangsrelais an und die gelbe LED (Relais
angezogen) leuchtet. Das Anliegen der Versorgungsspannung wird durch Leuchten der grünen LED ange-
zeigt.
Überschreitet der Messwert den Schwellwert
die Ausgangsrelais ab, die gelbe LED (Relais angezogen) erlischt und die rote LED leuchtet (Überspan-
nung) bzw. blinkt (Unterspannung).
Unterschreitet der Messwert den Schwellwert
Schwellwert plus der fi xen Hysterese (5 %) erlischt die rote LED und die Auslöseverzögerung T
min
Der Ablauf von T wird durch Blinken
V
Nach Ablauf von T ziehen die Ausgangsrelais wieder an und die gelbe LED leuchtet. Wird die Versor-
V
gungsspannung unterbrochen, fallen die Ausgangsrelais ab und die gelbe und grüne LED erlöschen.
A1-A2
Schwellwert
max
Hysterese
Messwert
Hysterese
Schwellwert
min
Arbeitsstromprinzip
open
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
LED grün
LED rot
LED gelb
Ruhestromprinzip closed
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
LED grün
LED rot
LED gelb
(>U) bzw. unterschreitet er den Schwellwert
max
(<U) plus der fi xen Hysterese (5 %) bzw. unterschreitet er
min
der grünen LED angezeigt.
(>U) bzw. unterschreitet er den Schwellwert
max
minus der fi xen Hysterese (5 %) bzw. überschreitet er den
max
der grünen LED angezeigt.
T
V
(<U) ziehen
min
(<U) fallen
min
startet.
V
T
V
