Mess- und Überwachungsrelais CM-EFS.2
Fensterspannungsüberwachungsrelais einphasig AC/DC
Datenblatt

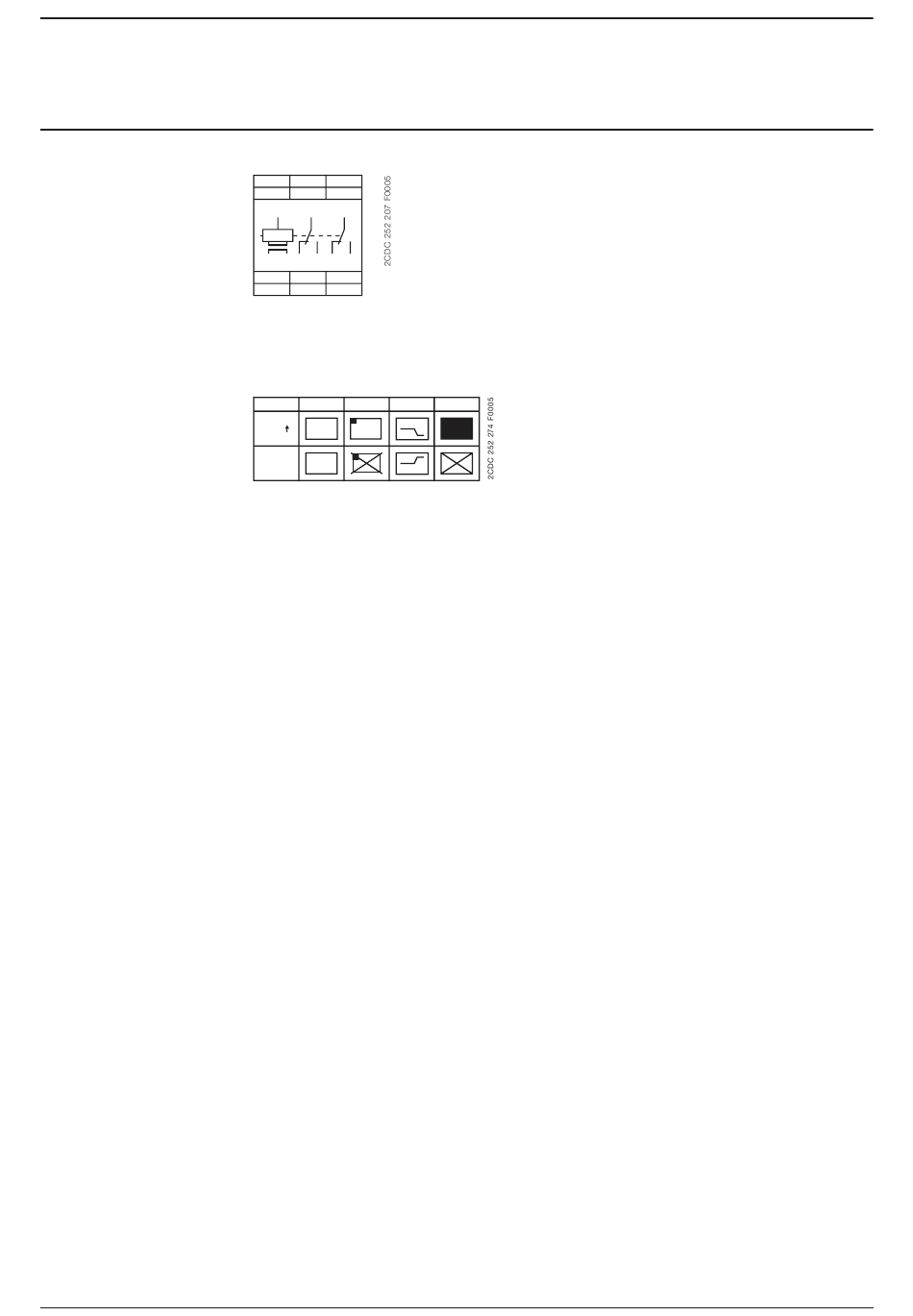

Anschlussbild
A1 11 21
15 25
B
B 11 21
15 25
C
A1 A2 12 14 22 24
16 18 26 28
14 12 C
18 16
24 22 A2
28 26
DIP-Schalterstellungen
Position 4 3 2
closed
ON
2x1 c/o
OFF
1x2 c/o
open
A1-A2 Versorgungsspannung
B-C Messbereiche: 3-30 V; 6-60 V; 30-300 V; 60-600 V
11 -12 /14 Ausgangskontakte - Arbeits- oder Ruhestromprinzip
15 16 18
21 -22 /24
25 26 28
1 ON Rückfallverzögert
1
OFF Ansprechverzögert
2 ON Ruhestromprinzip
OFF Arbeitsstromprinzip
3 ON Speicherung ein
OFF Speicherung aus
4 ON 2x1 Wechsler
OFF 1x2 Wechsler
