TECHNISCHE DATEN
Arbeitsbereich
Auflösung
Genauigkeit
Stromversorgung
Betriebsdauer
Wellenlänge
Laserklasse
Laserausgangsleistung < 1 mW
Genauigkeit Laser
vertikal
horizontal
Termperaturbereich
Abmessungen
Gewicht
WICHTIG
Kalibrierung des Neigungsmessers
durchführen:
- vor erstmaligem Gebrauch
- vor wichtigen Messungen
- nach einer starken Stoßbelastung
- nach einem grösseren Temperaturwechsel

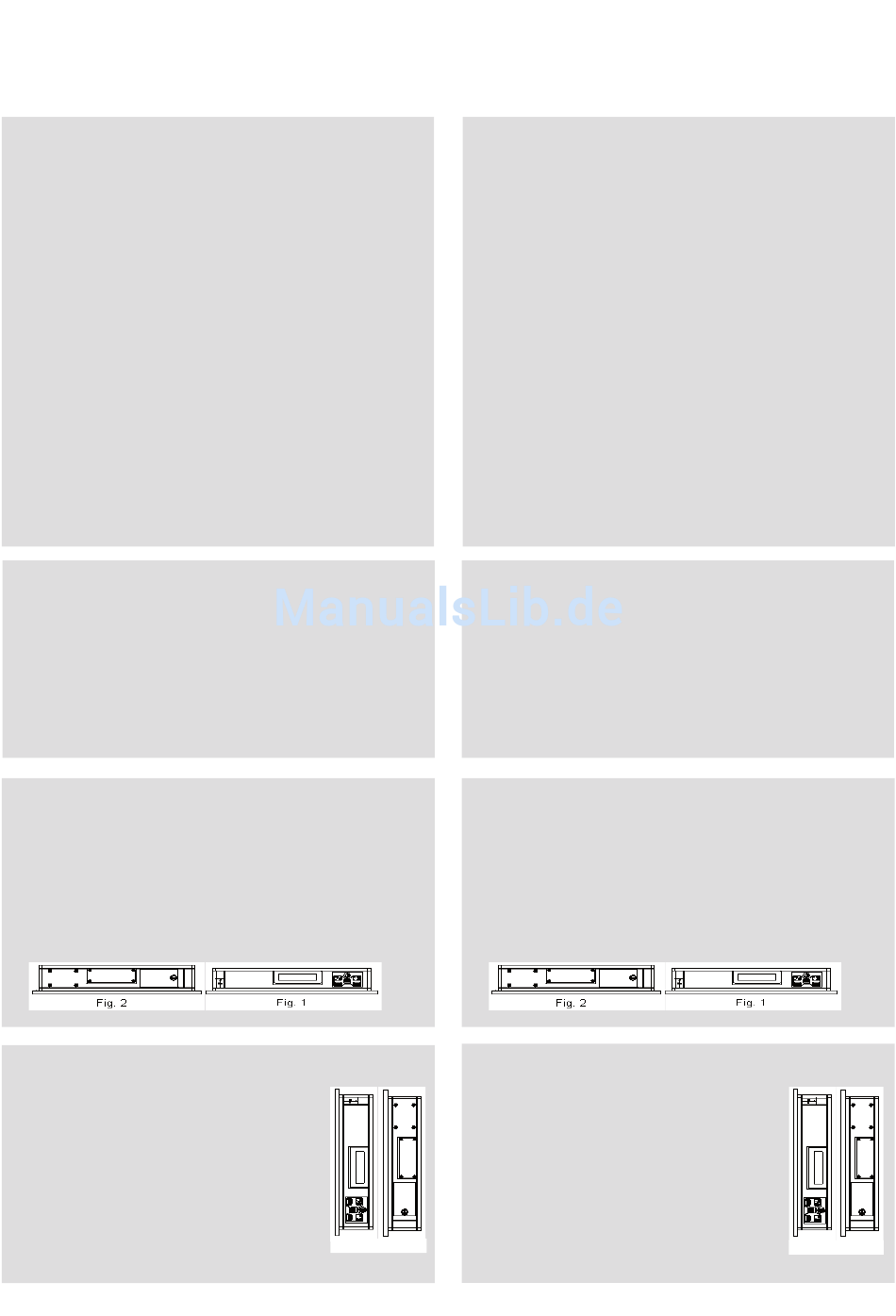

ÜBERPRÜFUNG DER VERTIKALEN KALIBRIEUNG
Gerät auf eine möglichst gerade horizontale
Fläche legen (Fig. 1). Anschalten und Messwert der
Neigung notieren. Gerät um 180° in drehen (Fig. 2)
und Messwert notieren. Wenn die Differenz zwi-
schen beiden Werten größer als 0,2° ist, muss das
Gerät neu kalibriert werden.
ÜBERPRÜFUNG DER HORIZONTALEN KALIBRIE-
RUNG
Gerät auf eine möglichst gerade
vertikale Fläche legen (Fig. 3). An-
schalten und Messwert der Neigung
notieren. Gerät um 180° in drehen
( Fig. 4) und Messwert notieren. Wenn
die Differenz zwischen beiden Werten
größer als 0,2° ist, muss das Gerät
neu kalibriert werden.
3
0 - 360°
0,1 ° oder 0,1 %
0° + 90° = ± 0,1°
1° - 89° = ± 0,2°
3 x 1,5 V AAA
600h
650 nm
2
± 0,3 mm / m
± 2 mm / m
-10°C - + 45°C
250 x 30 x 55 mm
0,56 kg
Fig. 3 Fig. 4
TECHNICAL DATA
Working range
Resolution
Accuracy
Power supply
Operating time
Wave length
Laser class
Laser output power
Accuracy laser
vertical
horizontal
Temperature range
Size
Weight
IMPORTANT
Calibration of inclinometer:
- calibrate before first use
- before important measurements
- after a hit or drop
- after a large fluctuation in temperature
CHECK OF VERTICAL CALIBRATION
Lay down unit to a flat horizontal surface (Fig. 1).
Switch on and note down value of measured incli-
nation. Turn unit by 180° (Fig. 2) and note down
measured value. If deviation between two values is
more than 0,2° instrument has to be calibrated.
CHECK OF VERTICAL CALIBRATION
Lay down unit to a flat vertical surface
(Fig. 3). Switch on and note down val-
ue of measured inclination. Turn unit
by 180° (Fig. 4) and note down
measured value. If deviation bet-
ween two values is more than 0,2°
instrument has to be calibrated.
0 - 360°
0,1 ° or 0,1 %
0° + 90° = ± 0,1°
1° - 89° = ± 0,2°
3 x 1,5 V AAA
600h
650 nm
2
< 1 mW
± 0,3 mm / m
± 2 mm / m
-10°C - + 45°C
250 x 30 x 55 mm
0,56kg incl. batteries
Fig. 3 Fig. 4
