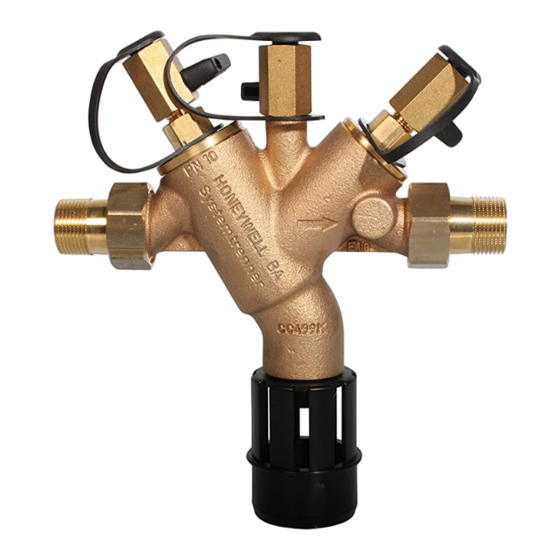

Honeywell BA295 Compact Einbauanleitung
Systemtrenner backflow preventer
Vorschau ausblenden
Andere Handbücher für BA295 Compact:
- Einbauanleitung (5 Seiten) ,
- Einbauanleitung (31 Seiten) ,
- Produktdatenblatt (4 Seiten)
Verwandte Anleitungen für Honeywell BA295 Compact
Inhaltszusammenfassung für Honeywell BA295 Compact

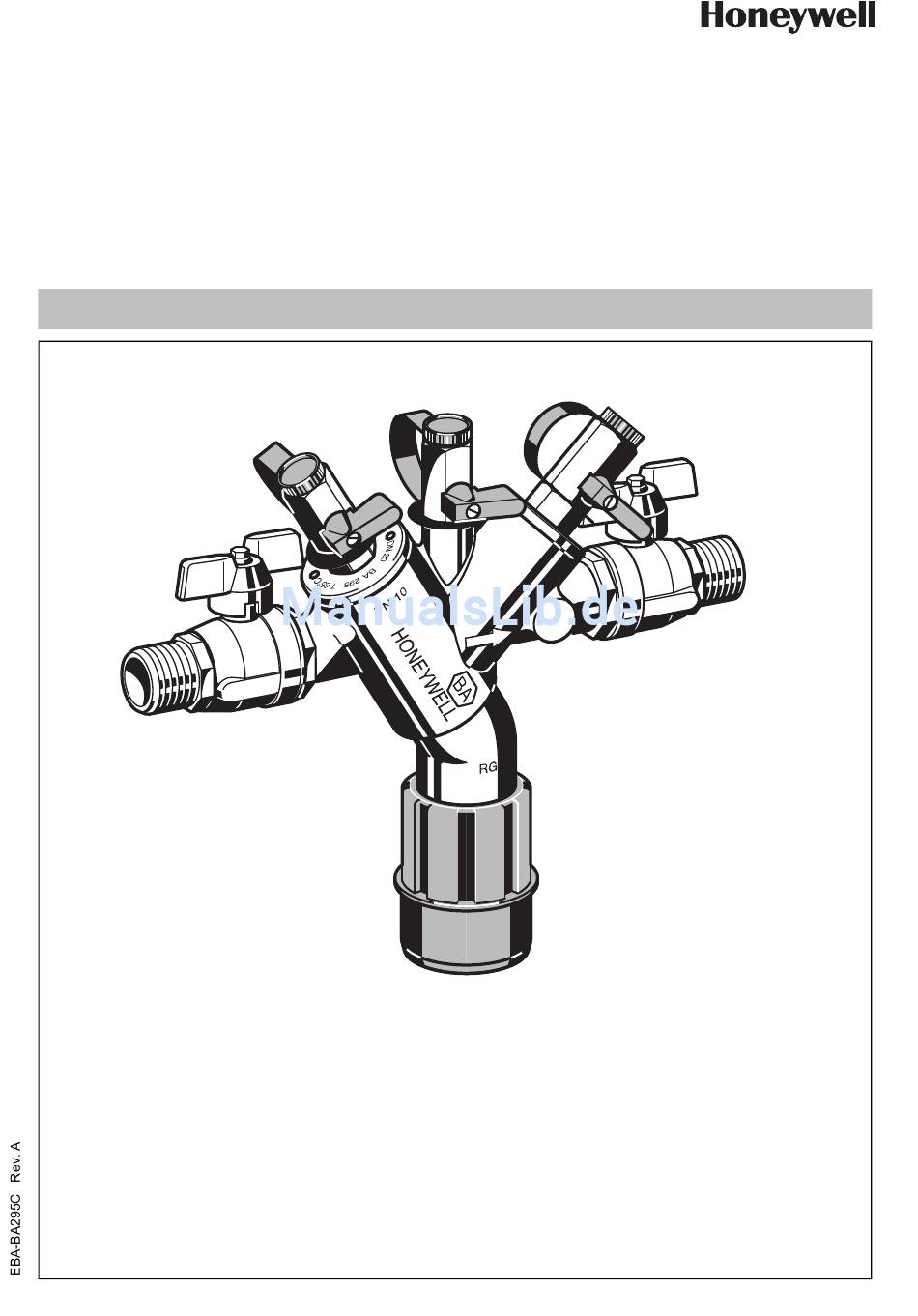

- Seite 1 BA295 Compact Einbauanleitung • Installation instruction Systemtrenner Anleitung zum späteren Gebrauch aufbewahren! Keep instructions for later use! Backflow Preventer...
-
Seite 2: Sicherheitshinweise
Verwendung und Einbauart entsprechen Einbaulage waagrecht mit Ablassventil nach DIN EN 1717 unten Max. 65 °C Betriebstemperatur Ablaufrohran- DN50 bei Anschlussgröße " - 1" schluss DN70 bei Anschlussgröße 1 " - 2" Anschlussgröße " - 2" MU1H-1224GE23 R1112 Honeywell GmbH... -
Seite 3: Instandhaltung
• Vordruck absenken o öffnet das Ablassventil (d.h. es tropft), so ist die Funktion in Ordnung 8.1.2 Funktionskontrolle ausgangsseitiger Rück- flussverhinderer Funktionskontrolle mit Prüfgerät TKA295 oder TK295 1. Vorgehensweise laut Bedienungsanleitung Prüf- gerät TKA295 bzw. TK295 Honeywell GmbH MU1H-1224GE23 R1112... -
Seite 4: Reinigung
Ablassventil schließt nicht Ablagerungen am Ventilsitz Kartuscheneinsatz ausbauen und reinigen oder ersetzen Beschädigter O-Ring Kartuscheneinsatz ausbauen und ersetzen Undichtes Ablassventil Kartuscheneinsatz ausbauen und reinigen oder ersetzen Zu geringer Durchfluss Eingangsseitiger Schmutzfänger ist Schmutzfänger ausbauen und reinigen verstopft MU1H-1224GE23 R1112 Honeywell GmbH... -
Seite 5: Ersatzteile
RV295-1/2E DN32, DN40, DN40 RV295-11/4E F76S Hauswasser-Feinfilter rück- und 3 Absperrkugelhahn " 2192900 ausspülbar " 2193100 AA = mit Klarsicht-Filtertasse bis 40°C AAM = mit Rotgussfiltertasse bis 70°C 1" 2193200 " 2193300 " 2193400 2" 2193500 MU1H-1224GE23 R1112 Honeywell GmbH... -
Seite 6: Safety Guidelines
4. Technical data Installation positionHorizontal with discharge valve downwards Max. operating 65 °C temperature Discharge pipe DN50 for connection sizes " - 1" connection DN70 for connection sizes 1 " - 2" Connection size " - 2" MU1H-1224GE23 R1112 Honeywell GmbH... -
Seite 7: Maintenance
(it drops), the function is o.k. 8.1.2 Testing outlet check valve Take note of the instructions of the test control unit TKA295 or TK295 1. Procedure according to instruction of the test control unit TKA295 resp. TK295 Honeywell GmbH MU1H-1224GE23 R1112... -
Seite 8: Disposal
Remove cartridge insert and clean or exchange it Damaged ’o’ring Remove cartridge insert and exchange it Leaky discharge valve Remove cartridge insert and clean or exchange it Flow is to low Inlet strainer is blocked Remove strainer and clean it MU1H-1224GE23 R1112 Honeywell GmbH... -
Seite 9: Spare Parts
Fine filter, reverse rinsable DN15, DN20, DN25 RV295-1/2E = With clear filter bowl DN32, DN40, DN40 RV295-11/4E AAM = With red bronze filter bowl 3 Shutoff valve " 2192900 " 2193100 1" 2193200 " 2193300 " 2193400 2" 2193500 MU1H-1224GE23 R1112 Honeywell GmbH... - Seite 10 Honeywell GmbH MU1H-1224GE23 R1112...
- Seite 11 MU1H-1224GE23 R1112 Honeywell GmbH...
- Seite 12 Automation and Control Solutions Honeywell GmbH Manufactured for and on behalf of the Environmental and Combustion Controls Division of Hardhofweg Honeywell Technologies Sàrl, Z.A. La Pièce 16, 74821 MOSBACH 1180 Rolle, Switzerland by its Authorised Representa- tive Honeywell GmbH GERMANY...
- Seite 13 8.1.2 8.1.1 8.2.1 + 8.3 8.2.2 MU1H-1224GE23 R1112 Honeywell GmbH...
-
Seite 14: Inhaltsverzeichnis
8. Maintenance ........7 9. Entsorgung ........4 9. Disposal ..........8 10. Störungen / Fehlersuche ....4 10. Troubleshooting ........ 8 11. Ersatzteile ........... 5 11. Spare Parts ........9 12. Zubehör ..........5 12. Accessories ........9 MU1H-1224GE23 R1112 Honeywell GmbH...
