Ausführung

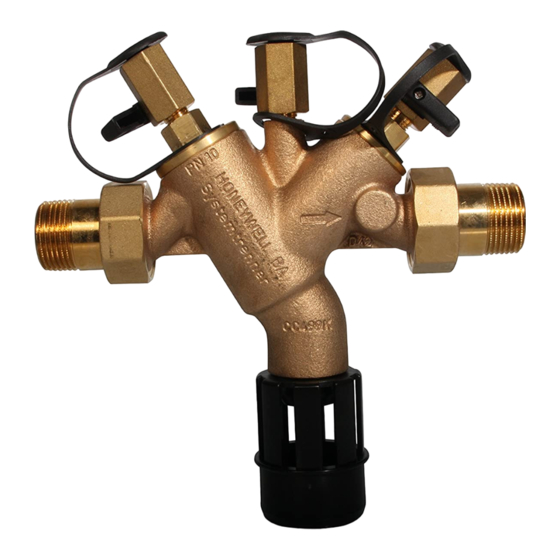

Der Systemtrenner besteht aus:
•
Gehäuse
•
Intergrierter Schmutzfänger, Maschenweite ca. 0,6 mm
•
Kartuscheneinsatz mit integriertem Rückflussverhinderer und
Ablassventil
•
Rückflussverhinderer ausgangsseitig
•
3 Kugelhähne zum Anschluss eines Differenzdruck-
manometers
•
Anschlussverschraubungen
•
Ablaufanschluss
Werkstoffe
•
Gehäuse aus Rotguss
•
Kartuscheneinsatz aus hochwertigem Kunststoff
•
Rückflussverhinderer aus hochwertigem Kunststoff
bzw. Rotguss
•
Kugelhähne aus Messing
•
Dichtelemente aus trinkwassergeeigneten Elastomeren
•
Ablaufanschluss
DN15-25 hochwertigem Kunststoff
DN32-50 Rotguss
Kompaktausführung mit Gewindeanschluss
Anwendung
Systemtrenner dieses Typs sind geeignet zur Absicherung von
Trinkwasseranlagen gegen Rückdrücken, Rückfließen und
Rücksaugen.
Sie können für Wohnbauten, industrielle und gewerbliche Zwecke
unter Berücksichtigung ihrer Spezifikation verwendet werden.
Abgesichert werden Flüssigkeiten bis einschließlich Flüssigkeits-
kategorie 4 nach DIN EN 1717.
Besondere Merkmale
•
DIN/DVGW-geprüft in den Anschlussgrößen
•
SVGW-geprüft in den Anschlussgrößen
•
KIWA-geprüft in den Anschlussgrößen
•
ICIM-geprüft in der Anschlussgröße
•
NF-geprüft in der Anschlussgröße
•
Geprüft nach EN12729
•
Optimaler Schutz für das Trinkwasserversorgungsnetz
•
Integrierter Schmutzfänger eingangsseitig
•
Eingangsseitiger Rückflussverhinderer und Ablassventil in
einem Kartuscheneinsatz integriert
•
Geringer Wartungsaufwand, da Ventileinsatz komplett
austauschbar
•
Totraumfrei - kein stagnierendes Wasser
•
Kompakter Aufbau
•
Ungehinderter Zugang zu den Innenteilen
•
Geringer Druckabfall und hohe Durchflussleistung
•
Dreifache Sicherheit - Zwei Rückflussverhinderer und ein
Ablassventil unterteilen den Systemtrenner in drei Kammern
•
Schallschutzgeprüft in Klasse 2
•
KTW-Empfehlungen für Trinkwasser werden eingehalten
Verwendung
Medium
Maximaler Eingangsdruck 10,0 bar
Mindesteingangsdruck
Technische Daten
Einbaulage
Max. Betriebstemperatur 65 °C
Ablaufrohranschluss
Anschlussgröße
BA295
Systemtrenner
Produkt-Datenblatt
1
/
" - 2"
2
1
/
" und 1
2
1
/
" - 2"
2
1
/
"
2
1
/
"
2
Wasser
1,5 bar
waagrecht mit Ablassventil nach unten
1
DN50 bei Anschlussgröße
DN70 bei Anschlussgröße 1
1
/
" - 2"
2
www.honeywell.de/haustechnik
1
/
"
4
/
" - 1"
2
1
/
" - 2"
4
