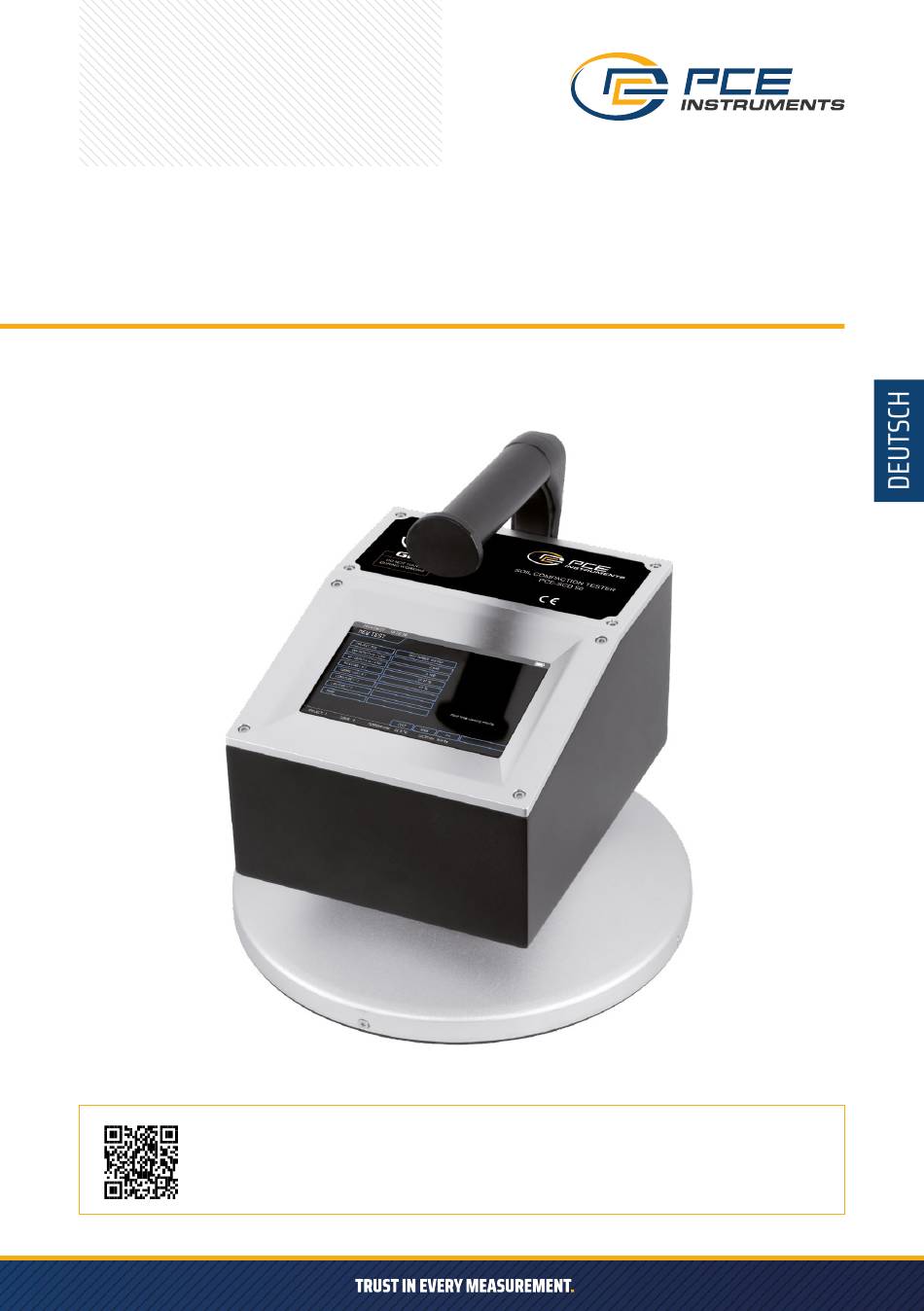

- Seite 1 BEDIENUNGSANLEITUNG ERDBODEN-DICHTEMESSGERÄT PCE-SCD 50 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Seite 2 INHALT I. Einführung................................3 II. Betrieb der EDG..............................5 EDG Haupt .................................5 KalibrierungsMODUS ............................5 Projekt Test..............................8 Daten exportieren............................12 Systemeinstellungen ..........................13 III. Hinweis ................................13 IV. Achten Sie auf verdächtige Messwerte....................14...
- Seite 3 I. EINFÜHRUNG Eigenschaften Das EDG nutzt eine fortschrittliche elektromagnetische Technologie, um genaue Messwerte der Bodendichte zu erhalten. Wichtigste Merkmale: » Keine radioaktiven Materialien oder spezielle Lizenz erforderlich » Leicht und einfach zu bedienen » 12 Stunden mobiler Betrieb » Misst die Dichte in gängigen Einheiten (g/cm3) »...
- Seite 4 VERPACKUNGSLISTE Das EDG-Lieferpaket enthält die unten aufgeführten Teile. Sollte ein Teil fehlen, wenden Sie sich bitte an Ihren Händler. » Ein USB-Flash-Datenträger » Eine EDG-Einheit » Ein Batterieladegerät (220V/50Hz) mit USB-Kabel » Benutzerhandbuch, Garantiekarte AUFLADEN DES AKKUS Aufladen des Akkus Hinweis: Achten Sie darauf, dass Sie zum Aufladen das Original-Ladegerät verwenden.
- Seite 5 II. BETRIEB VON EDG Starten Sie den EDG zum ersten Mal. Schalten Sie den EDG ein, indem Sie den POWER-Schalter auf der linken Seite umlegen. Der interne Summer gibt einen Signalton ab. Dann beginnt das Gerät mit dem Selbsttest und startet. Nach ein paar Sekunden erscheint auf dem Display das MAIN-Menü. EDG MAIN Nach dem Hochfahren wird der Bildschirm wie folgt angezeigt: Information...
- Seite 6 Klicken Sie auf die Schaltfläche „Neue Kurve“ und geben Sie einen Namen ein: Neuer Testpunkt Im Menü „Kurvenliste“ hat die Schaltfläche „Einstellungen“ zwei verschiedene Zustände. Sie können die Kurve und die Kalibrierung erneut ändern, indem Sie auf den Namen einer Kurve klicken, wenn „Einstellun- gen“...
- Seite 7 Führen Sie die Messungen an den unten angegebenen Stellen durch. Ziehen Sie einen Kreis um den äußeren Rand des Sensors und nehmen Sie Messungen in der Mitte (1) und an den Positionen 2 Uhr, 5 Uhr, 8 Uhr und 11 Uhr vor. Nachdem die Messung Nummer 5 abgeschlossen ist, wird der Durchschnitt der 5 Messungen gespeichert.
- Seite 8 Zur Berechnung der Kompaktheit und des Feuchtigkeitsgehalts geben Sie die maximale Trockendichte und den optimalen Feuchtigkeitsgehalt ein. Dann wird eine Kurve kalibriert. Die Dicke wird nur zur Erfassung der Bodeninformationen verwendet. Einen Prüfpunkt löschen Im Menü „Kurveneinstellungen“ können Sie eine oder mehrere Kurven löschen, die durch Drücken der Taste „Löschen“...
- Seite 9 Neues Projekt Geben Sie einen Namen für das neue Projekt ein und klicken Sie dann auf „Speichern“. Sie können wie folgt sehen: Mit einer Kurve assoziieren Klicken Sie auf den Bereich „Nicht zuordnen“, der wie folgt aussieht: Klicken Sie auf die Schaltfläche „Kurve1“, sie wird mit dem aktuellen Projekt verknüpft.
- Seite 10 Test starten Wählen Sie ein Projekt aus und klicken Sie auf die Schaltfläche „Test starten“, um das Testmenü anzuzeigen: Die EDG kann in drei verschiedenen Mess- bzw. Betriebsmodi verwendet werden: » Kontinuierlicher Lesemodus » Einzelner Lesemodus » Durchschnittlicher Lesemodus Kontinuierlicher Lesemodus: Der kontinuierliche Ablesemodus wird verwendet, um sofortige Dichtemessungen für Qualitätskontroll- zwecke zu liefern.
- Seite 11 Hinweis: In diesem Modus können die Daten nicht gespeichert werden. Einzelner Lesemodus: Der Einzelmessmodus wird zur Dichtemessung für einen bestimmten Punkt und zur Durchführung von Einzelmessungen verwendet, um jedes Mal eine einzelne Messung durchzuführen. Klicken Sie in diesem Modus auf „Test“, um eine Messung zu starten. Das Gerät beginnt vier Sekunden nach dem Drücken von „Test“...
- Seite 12 DATEN EXPORTIEREN Verbinden Sie den EDG im EDG-Hauptmenü über das Kabel mit einem PC. Öffnen Sie die EDG-Software auf Ihrem Computer und exportieren Sie die Daten auf Ihren Computer. Nachdem der EDG und der Computer verbunden sind, sollten wir die Com des Computers wie folgt über- prüfen: Drücken Sie dann „SET COM“...
- Seite 13 SYSTEM EINSTELLUNGEN In diesem Menü können Sie Temperaturabweichung, Uhrzeit und Hintergrundbeleuchtung einstellen. III. BEKANNTMACHUNG (ROUTINEARBEITEN) 1. Nach der Kalibrierung kann das EDG an jeder Baustelle und jedem Asphaltmischgut eingesetzt werden. Es wird empfohlen, an jeder Baustelle 5 Messungen gemäß dem durchschnittlichen Messmuster vorzu- nehmen.
- Seite 14 IV. ACHTEN SIE AUF VERDÄCHTIGE MESSWERTE Wenn ein Messwert ungewöhnlich oder verdächtig erscheint, überprüfen Sie ihn auf mögliche Messfehler (schmutzige Oberfläche, nasse Oberfläche, niedrige Batteriespannung) und wiederholen Sie die Messung. Zuverlässige Ergebnisse werden erzielt, wenn der Feuchtigkeitsgehalt einer Reihe von Messwerten relativ konstant gehalten wird.
- Seite 15 Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vor- gabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
