PCE Instruments PCE-BPH 1 Betriebsanleitung

PCE Instruments PCE-BPH 1 Betriebsanleitung

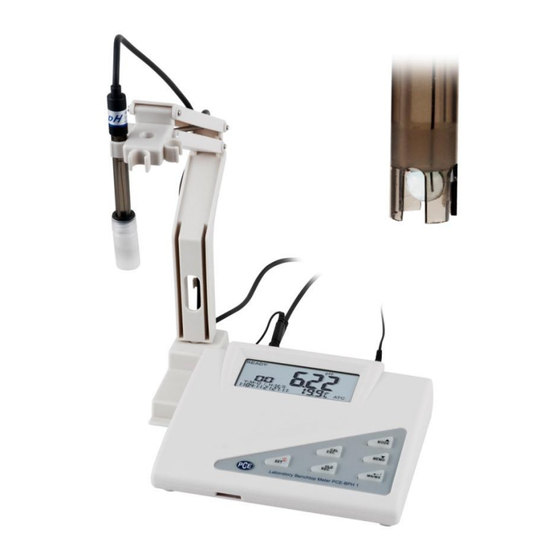

Tisch-ph-meter
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
www.warensortiment.de
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Bedienungsanleitung
Tisch-pH-Meter PCE-BPH 1
Version 1.1
24.10.2011
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments PCE-BPH 1

Inhaltszusammenfassung für PCE Instruments PCE-BPH 1

  • Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Tisch-pH-Meter PCE-BPH 1 Version 1.1 24.10.2011...

  • Seite 2: Inhaltsverzeichnis

    BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Montage des Geräts ....................7 Betriebsanleitung ...................... 8 Gerät zur Messung vorbereiten ....................8 Die HOLD-Funktion ........................8 Eine pH-Messung ausführen ......................9 Eine mV-Messung (±...

  • Seite 3: Einleitung

    Weiteren erhalten Sie bei uns auch die Kalibrierstandards, um der physikalischen Eigenschaft, dem Drift der pH-Elektrode des Tisch-pH-Meters, vorzubeugen. Im Offset-Modus des Tisch-pH-Meter PCE-BPH 1 ist es Ihnen möglich die Parameter-Kurve bis zu 60 mV nach oben oder unten zu verschieben und so dem Verschleiß...

  • Seite 4: Spezifikationen

    BETRIEBSANLEITUNG www.warensortiment.de Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder lösemittelhaltige Reinigungsmittel verwenden. Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden. Vor jedem Einsatz dieses Messgerätes, bitte das Gehäuse auf sichtbare Beschädigungen überprüfen.

  • Seite 5: Gerätebeschreibung

    BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Display (1) Die Primäranzeige zeigt den pH- oder mV-Wert an. (2) Die Symbole „pH“ oder „mV“ erscheinen im oberen Displaybereich um anzuzeigen welche Bedeutung der Wert im Display hat. (3) Die Symbole „ppt“, „ppm“, mg/l“, „mS“, „ųs“, „kPA“ oder „mmHg“ zeigen die Einheit des angezeigten Wertes an.
  • Seite 6 BETRIEBSANLEITUNG www.warensortiment.de Drücken führt in die manuelle Temperatureinstellung. Im Kalibrierungs-, Einstellungs- oder Speicherabrufmodus, drücken Sie diese Taste um zurück in den normalen Modus zu gelangen. HLD / REC: Drücken Sie diese Taste um die Anzeige “einzufrieren”. Zum Aufheben der Funktion erneut die Taste drücken.

  • Seite 7: Montage Des Geräts

    BETRIEBSANLEITUNG www.warensortiment.de Montage des Geräts Montage des Haltearms Der Halter für die Elektroden besteht aus zwei Teilen: Haltearm und Basis. Sie benötigen kein Werkzeug zur Montage. Der Arm kann um 70° bis zu einer Gesamthöhe von 378mm nach oben schwingen. Demontage des Haltearms Nachdem der Haltearm in der Basis montiert wurde, kann der Halter am Messgerät befestigt werden.

  • Seite 8: Betriebsanleitung

    BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Gerät zur Messung vorbereiten 1. Montieren Sie das Gerät wie in Kapitel 5 beschrieben. 2. Schließen die das Messgerät über den 9 V-Netzadapter an die Stromversorgung an. 3. Schließen Sie eine Sonde an den BNC-Anschluss an. 4. Für die Temperaturkompensation, schließen Sie den Kompensationsanschluss der Sonde an den ATC-Anschluss des Gerätes an.

  • Seite 9: Eine Ph-Messung Ausführen

    BETRIEBSANLEITUNG www.warensortiment.de Eine pH-Messung ausführen Das Messgerät kann Messungen mit und ohne automatische Temperaturkompensation ausführen, wobei die automatische Kompensation nur möglich ist, wenn ein Temperaturfühler angeschlossen ist. Die Voreinstellung für die manuelle Temperaturkompensation lautet 25 °C. Sie können eine Umgebungstemperatur eingeben welche Sie über ein externes Thermometer erfassen. Um zu messen, ziehen Sie das Fläschchen mit Aufbewahrungslösung von der Sonde.

  • Seite 10: Speicherabruf

    BETRIEBSANLEITUNG www.warensortiment.de Hinweis: Wenn der gerätinterne Speicher voll ist, kann keine weitere Speicherung erfolgen. Um neue Daten zu speichern muss der Speicher zuerst geleert werden. Speicherabruf Um Daten aus dem Speicher abzurufen: 1. Halten Sie die Taste HLD/REC länger als 2 Sekunden gedrückt um in den Recall-Modus zu gelangen.

  • Seite 11: Gespeicherte Daten Löschen

    BETRIEBSANLEITUNG www.warensortiment.de Hinweis: Das Gerät kann bis zu 99 Daten für jeden Parameter speichern. Wenn Sie einen bestimmten Parameter (pH oder mV) übermitteln wollen, wählen Sie diesen mittels der Taste „▲MODE“ aus, bevor Sie das Setup aufrufen. 6.9.2 Gespeicherte Daten löschen 1.
  • Seite 12 BETRIEBSANLEITUNG www.warensortiment.de 3. Drücken Sie die Taste MN/MX um in „P3.1“ zu gelangen. Einer der vier Abweichungswerte (P3.1 ... P3.4) erscheint im oberen Displaybereich. Wenn der Wert <75 % oder >115 % ist, sollte die Sonde ausgetauscht werden. Hinweis: Es gibt technisch unterschiedliche Pufferlösungen (NIST und diverse andere) auf dem Markt. 4.

  • Seite 13: Pufferlösung Auswählen

    BETRIEBSANLEITUNG www.warensortiment.de Hinweis: Übliche Abweichungswerte für jeden Pufferbereich: P3.1 P3.2 P3.3 P3.4 NIST 0.00 ~ 4,01 4,01 ~ 6,86 6,86 ~ 9,18 9,18 ~ 14,00 Andere 0,00 ~ 4,50 4,50 ~ 7,00 7,00 ~ 9,50 9,50 ~ 14,00 6.9.4 Pufferlösung auswählen Dieses Messgerät erlaubt Ihnen zwei verschiedene Arten von pH-Pufferlösungen zu verwenden: Lösungen nach NIST und andere Arten.

  • Seite 14: Einheit Der Temperatur Auswählen

    BETRIEBSANLEITUNG www.warensortiment.de 1. Um in das Setup zu gelangen, halten Sie die Taste SET länger als zwei Sekunden gedrückt wenn sich das Gerät im normalen Messmodus befindet. 2. Drücken Sie die Taste ▲MODE bis „rdy“ im oberen Displaybereich blinkt und im unteren Displaybereich „P6.0“...

  • Seite 15: Einstellen Der Echtzeituhr

    BETRIEBSANLEITUNG www.warensortiment.de 5. Sollten Sie die Anzeige der Temperatur in Grad Fahrenheit wünschen, drücken Sie die Taste ▲MODE um von „C“ auf „F“ zu wechseln und bestätigen Sie mit der Taste MN/MX. Das Gerät kehrt dann zurück in „P7.0“. 6.9.7 Einstellen der Echtzeituhr Das Gerät verfügt über eine interne Uhr, welche von einer CR2032-Batterie betrieben wird, selbst wenn das Messgerät ausgeschaltet ist.

  • Seite 16: Kalibrierung Der Ph-Sonde

    BETRIEBSANLEITUNG www.warensortiment.de 4. Wenn Sie eine Rücksetzung auf Werkseinstellungen wünschen, drücken Sie die Taste ▲MODE um die Anzeige von „no“ auf „yES“ umzuschalten und bestätigen Sie mit der Taste MN/MX. Das Gerät kehrt dann zurück in „P9.0“. 6.10 Kalibrierung der pH-Sonde Wir empfehlen, dass mindestens eine Zweipunktkalibrierung durchgeführt wird.

  • Seite 17: Wartung Der Sonde

    BETRIEBSANLEITUNG www.warensortiment.de 8. Nachdem das Messergebnis stabil ist, erscheint „READY“ im Display (falls diese Funktion aktiv ist). 9. Die Einstellung bestätigen Sie mit der Taste MN/MX. 10. Falls Sie eine Kalibrierung mit mehreren Punkten durchführen möchten, wechseln Sie die Pufferlösung und wiederholen Sie die Schritte 5 bis 9. 11.

  • Seite 18: Datenübermittlung An Einen Pc

    BETRIEBSANLEITUNG www.warensortiment.de Datenübermittlung an einen PC Nachdem Sie die Software installiert haben (siehe Kapitel 8.1), verbinden Sie das eingeschaltete Messgerät und den PC über das mitgelieferte RS232-Kabel. RS232-Protokoll: 9600 bps, 8 Datenbits, keine Parität Format im normalen Modus (Sekündliche Übertragung des ASCII-Codes): 1.

  • Seite 19: Bedienung Der Software

    BETRIEBSANLEITUNG www.warensortiment.de Bedienung der Software Nach dem Start der Software erscheint das folgende Fenster: Die Steuerleiste Die Steuerleiste befindet sich im oberen Bildbereich und bietet Ihnen sechs unterschiedliche Buttons: Retrieve File: Zum Öffnen von ASCII-Dateien, welche zuvor auf der Festplatte abgelegt wurden. Save File: Zum Speichern von Projekten als ASCII-Datei auf der Festplatte.
  • Seite 20 BETRIEBSANLEITUNG www.warensortiment.de Auswählen eines COM-Ports Zu Beginn wählen Sie bitte den korrekten COM-Port aus, an welchen das Messgerät angeschlossen wurde. Bei richtiger Auswahl werden die Messwerte im unteren Bildschirmbereich angezeigt. Die anderen Parametereinstellungen des COM-Ports können dem Kapitel 7 entnommen werden.

  • Seite 21: Wartung Und Reinigung

    BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung Fehlersuche Fehler Lösung Gerät lässt sich nicht Drücken Sie die SET-Taste länger als 0,3 Sekunden. einschalten Prüfen Sie ob der Netzadapter angeschlossen ist. Anzeigewert Verrühren Sie die Lösung um ein homogenes Gemisch sicherzustellen. unbeständig Vergewissern Sie sich, dass die Sondenspitze komplett eingetaucht ist. Spülen Sie die Sonde, rekalibrieren Sie die Sonde oder tauschen Sie die Sonde aus.

  • Seite 22: Entsorgung

    BETRIEBSANLEITUNG www.warensortiment.de „C“ „C“ oder „F“ P7.1 Celsius oder Fahrenheit „rtc“ P8.0 Echtzeit P8.1 – 8.6 „rtc“ Einstellung von Datum und Stunde Keine Voreinstellung „rST“ P9.0 Reset „no“ „no“ oder „yES“ P9.1 Reset bestätigen 11 Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zur Entsorgung weitergegeben werden.
