Webasto Thermo Top E Einbaudokumentation Seite 22

Brennstoff
VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
2
46
1
1
47
1
48

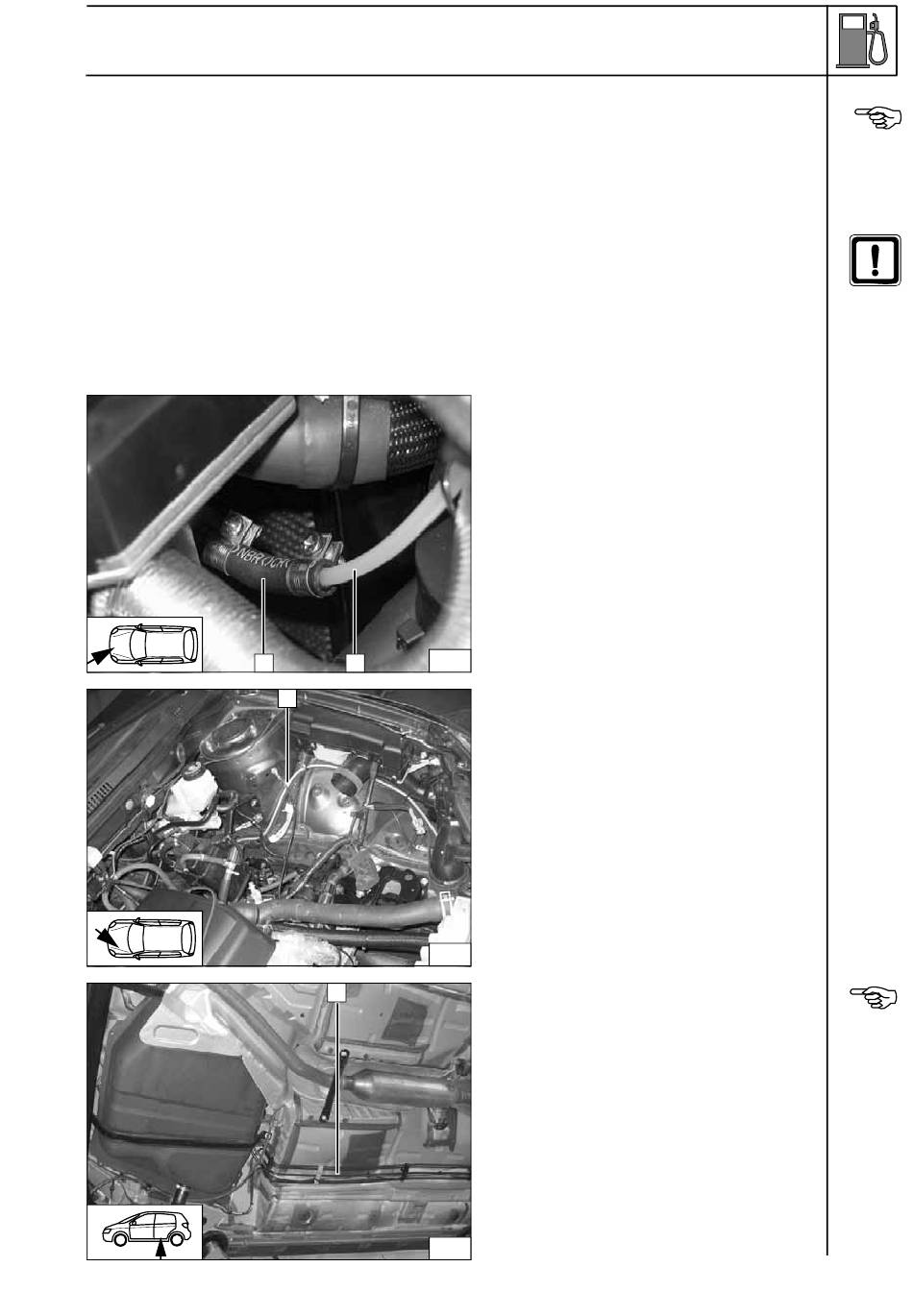

Toyota Corolla
( 1 ) Mecanyl- Brennstoffleitung
( 2 ) Schlauchstück, Schlauchschelle Ø 10 mm
[2x]
( 1 ) Mecanyl- Brennstoffleitung mit Kabelbin-
dern an fahrzeugeigenen Kabelbaum be-
festigen
Brennstoffleitung und Kabelbaum mit Kabel-
binder befestigen!
( 1 ) Kabelbaum Dosierpumpe, Brennstofflei-
tung vom Heizgerät
Anschluss
Heizgerät
Leitungen
verlegen
Leitungen
verlegen
