Webasto Thermo Top E Einbaudokumentation Seite 13

B
b
1
A
1
1
X A
a
B
1
19
2
20
2
21
Toyota Corolla
1.4 und 1.6 B

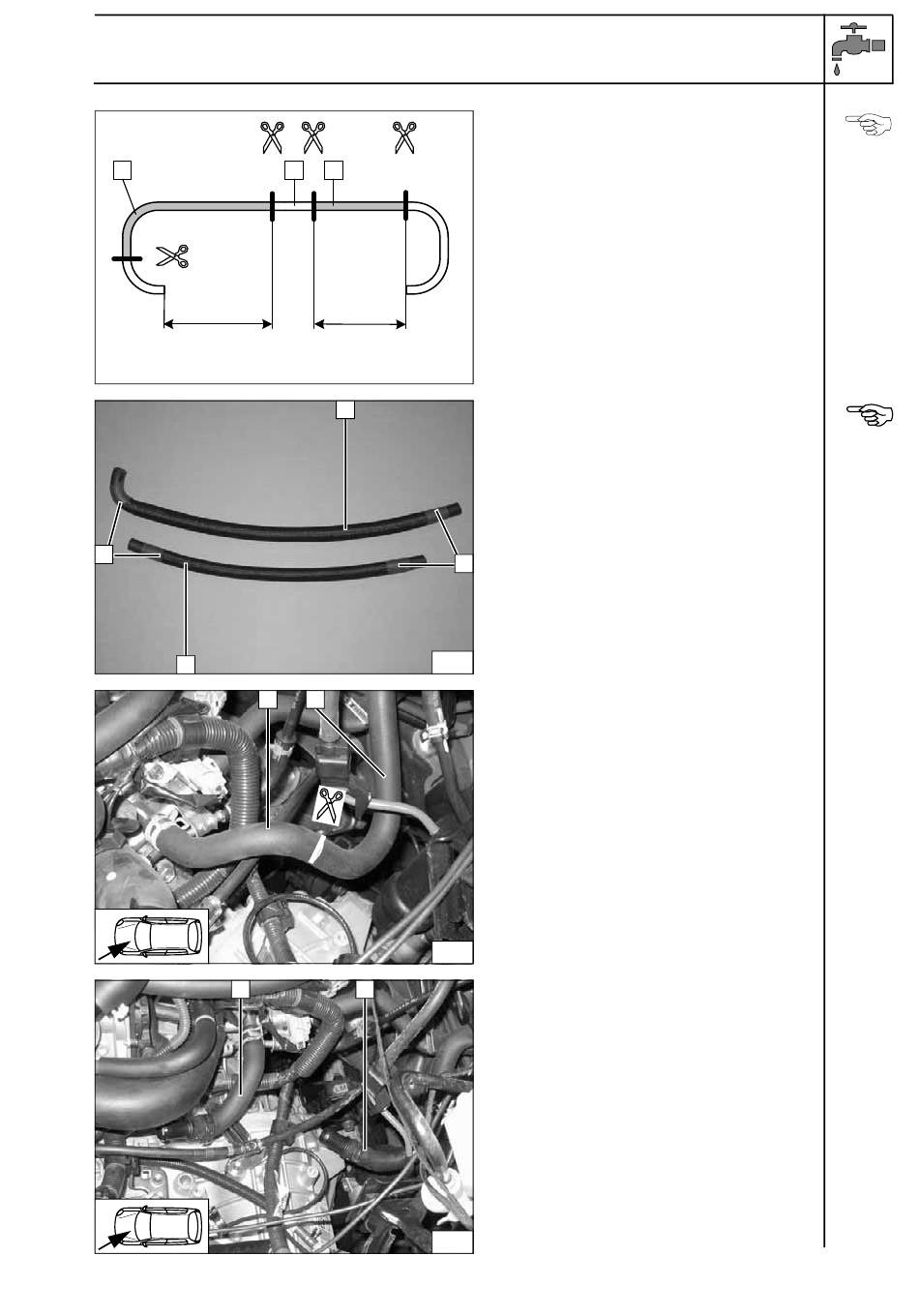

Abschnitt X entsorgen.
a = 610 mm
b = 680mm
Flechtschutzschläuche ablängen und auf
Schlauch A und B aufschieben
( 1 ) Schrumpfschläuche mittig teilen, auf-
schieben, einschrumpfen
( 2 ) Schlauchstück Wärmetauschereingang
( 1 ) Schlauchstück Motorausgang
( 1 ) Fahrzeugeigenes Schlauchstück vom Mo-
torausgang in Fahrtrichtung drehen
( 2 ) Fahrzeugeigenes Schlauchstück vom
Wärmetauschereingang
Schläuche
ablängen
Schläuche
vorberei-
ten
Trennstelle
Schläuche
vorberei-
ten
13
