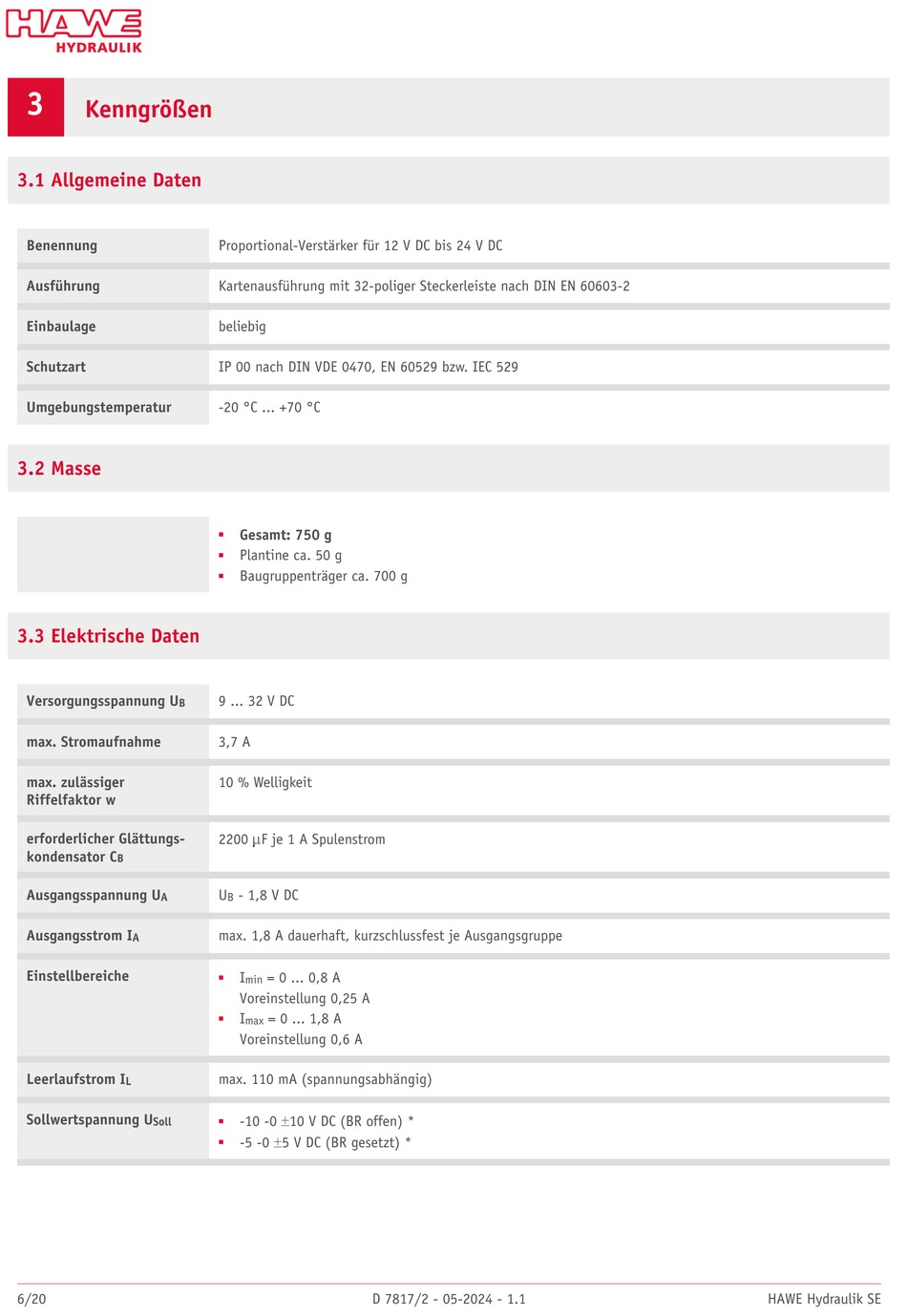

3
Kenngrößen
3.1 Allgemeine Daten
Benennung
Ausführung
Einbaulage
Schutzart
Umgebungstemperatur
3.2 Masse
3.3 Elektrische Daten
Versorgungsspannung U
B
max. Stromaufnahme
max. zulässiger
Riffelfaktor w
erforderlicher Glättungs-
kondensator C
B
Ausgangsspannung U
A
Ausgangsstrom I
A
Einstellbereiche
Leerlaufstrom I
L
Sollwertspannung U
Soll
6/20
Proportional-Verstärker für 12 V DC bis 24 V DC
Kartenausführung mit 32-poliger Steckerleiste nach DIN EN 60603-2
beliebig
IP 00 nach DIN VDE 0470, EN 60529 bzw. IEC 529
-20 °C ... +70 °C
Gesamt: 750 g
■
Plantine ca. 50 g
■
Baugruppenträger ca. 700 g
■
9 ... 32 V DC
3,7 A
10 % Welligkeit
2200 [F je 1 A Spulenstrom
U
- 1,8 V DC
B
max. 1,8 A dauerhaft, kurzschlussfest je Ausgangsgruppe
I
= 0 ... 0,8 A
■
min
Voreinstellung 0,25 A
I
= 0 ... 1,8 A
■
max
Voreinstellung 0,6 A
max. 110 mA (spannungsabhängig)
-10 -0 ±10 V DC (BR offen) *
■
-5 -0 ±5 V DC (BR gesetzt) *
■
D 7817/2 - 05-2024 - 1.1
HAWE Hydraulik SE
