6

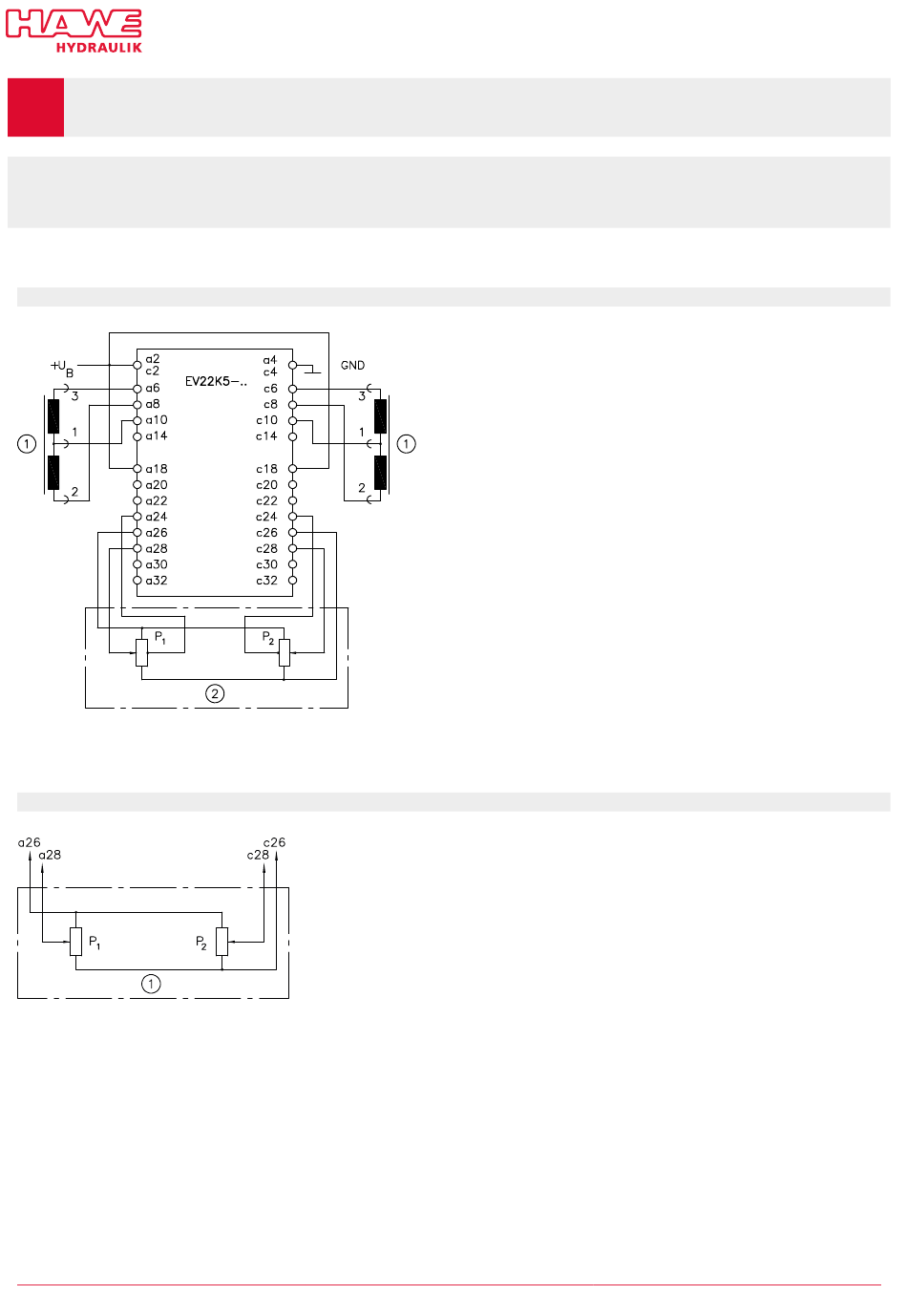

Schaltungsbeispiele
6.1 Steuerung von Hydroventilen mit je einem Proportional-Zwillingsmagnet oder zwei Proportio-
nal-Einzelmagneten
Beschreibung der Anschlüsse
Beispiel 1
1
Proportional-Zwillingsmagnet oder Proportional-Einzelmagnet
2
Kreuzknüppel
Beispiel 2
1
z.B. Kreuzknüppel
16/20
(siehe Kapitel 3.4, "Spezifische
D 7817/2 - 05-2024 - 1.1
Kenngrößen")
Der angeschlossene Signalgeber besteht aus zwei Potentio-
metern mit Mittelanzapfung, z.B. aus zwei Einachsen-
Steuerknüppeln oder einem Zweiachsen-Kreuzknüppel. Die
Sollwertspannung ist bipolar.
Diese Grundschaltung ist gegen Fehlfunktion des unbetätig-
ten Proportional-Zwillingsmagneten bei Bruch eines Drahtes
am Eingang (Sollwertpotentiometer) abgesichert. Das
unbetätigte Proportionalventil bleibt bei einem derartigen
Drahtbruch in Neutralstellung, weil die Sollwertspannung am
Eingang des Proportional-Verstärkers null bleibt.
Als Signalgeber werden zwei einfache Potentiometer mit
nur drei Anschlüssen (ohne Mittelanzapfung) verwendet.
Die Sollwertspannung ist bipolar. Diese aus preislicher Sicht
recht günstige Ausführung hat aber den Nachteil, dass
z.B. bei Bruch einer Zuleitung vom Sollwertpotentiometer
zur Referenzspannung +10 V (a26) die Sollwertspannung
am Eingang des Proportional-Verstärkers sofort auf -10 V
springt. Das bedeutet, dass der Proportionalmagnet des
unbetätigten Proportionalventils voll angesteuert wird und
dadurch das Ventil bis zum Anschlag auslenkt mit unkontrol-
lierter Bewegung und max. Geschwindigkeit des angeschlos-
senen Verbrauchers! Eine solche Schaltung ist deshalb nur
dann zu vertreten, wenn Signalgeber und Verstärkerkarte so
nahe beieinander installiert sind, dass eine Beschädigung
der Zuleitungen nach allem Ermessen unwahrscheinlich ist.
Aus Sicherheitsgründen ist die Schaltung nach Beispiel 1
oder 3 vorzuziehen.
HAWE Hydraulik SE
