Beispiel 3
1
z.B. Kreuzknüppel
Beispiel 4
weiß
braun
1
Proportional-Zwillingsmagnet oder Proportional-Einzelmagnet
2
Richtungsschalter 1
3
Richtungsschalter 2
4
Optischer Absolutwertgeber 2
Optischer Absolutwertgeber 1
5
HAWE Hydraulik SE
grün
weiß
braun

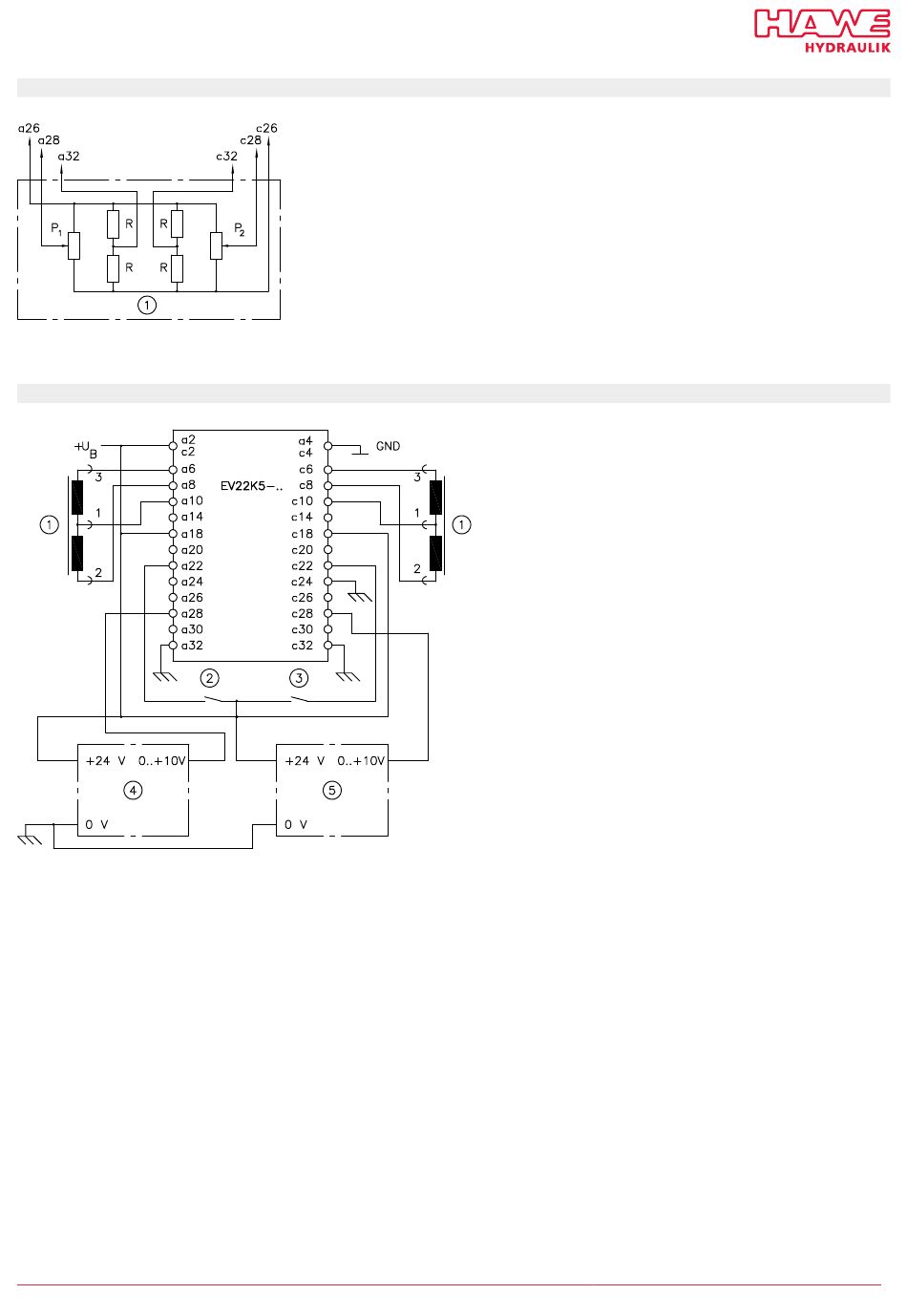

Als Signalgeber werden zwei einfache Potentiometer wie
nach Beispiel 2 verwendet. Die Sollwertspannung ist bipolar.
Die fehlende Mittelanzapfung der Sollwertpotentiometer
wird durch jeweils zwei zusätzliche gleichgroße Widerstände
zwischen 5 ...10 kΩ, 0,25 W nachgebildet. Dadurch werden
die Sicherheitsnachteile von Beispiel 2 vermieden und es
gilt dasselbe wie für Beispiel 1.
Anschluss eines Kreuzknüppelschalters mit aktiven Sollwert-
geber, Sollwertspannung unipolar, z.B.: Meisterschalter mit
optoelektronischen Absolutwertgeber
Type: CSOVR 8P1.8P1 -2 OEG 010U Firma Spohn und
Burkhardt in 89143 Blaubeuren
Richtungsschalter intern mechanisch mit Absolutgeber
gekoppelt:
Richtungsschalter 1 - mit optischen Absolutwertgeber 1.
Richtungsschalter 2 - mit optischen Absolutwertgeber 2.
grün
D 7817/2 - 05-2024 - 1.1
17/20
