5.2 Einstellanweisung

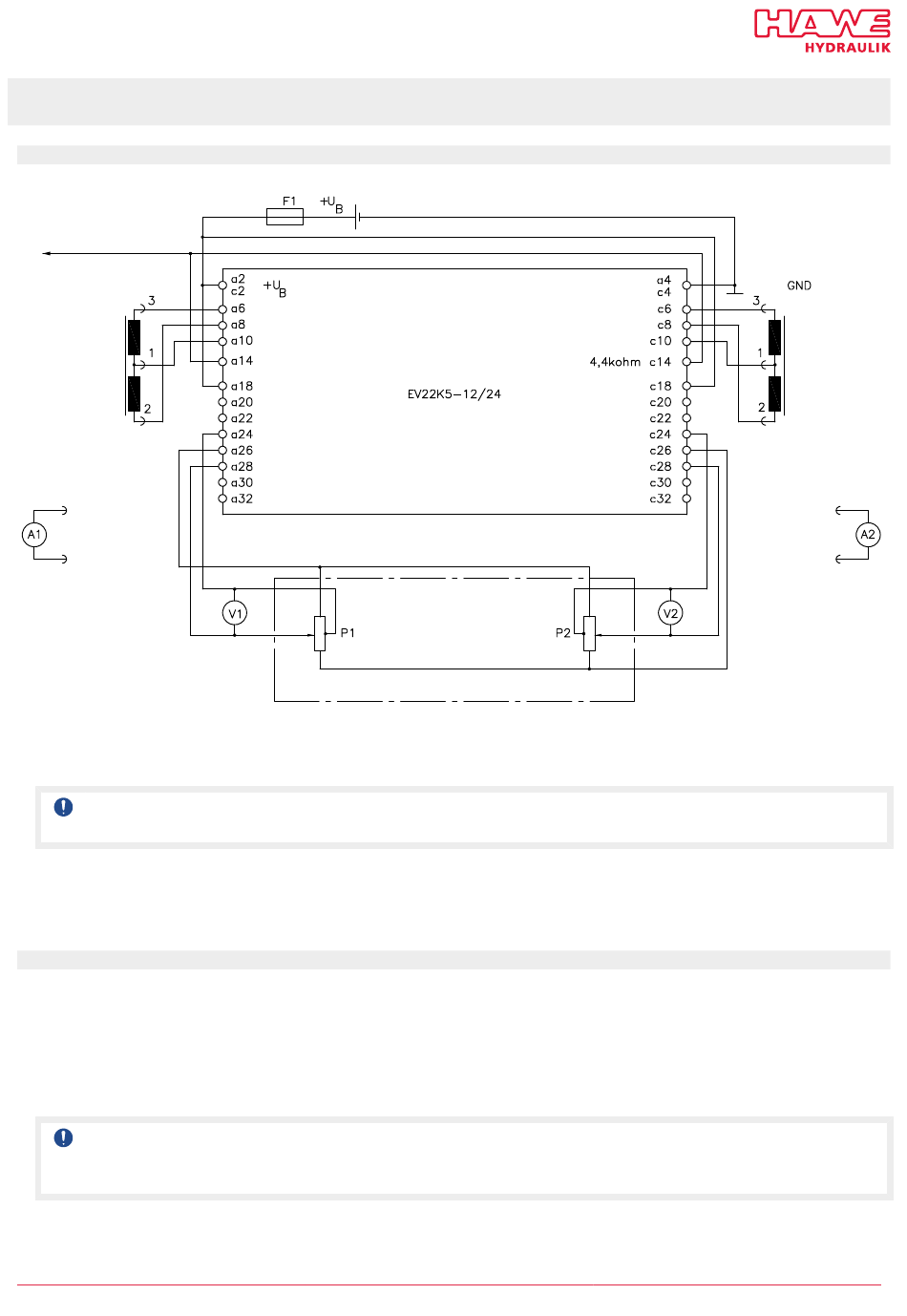

Anschlussbild
zur Störungserkennung
Zwillingsmagnet
oder
Einzelmagnetpaar
Spulenstrom
2 mm Messbuchsen
auf Frontplatte
F1: Sicherung 3,5 A
■
HINWEIS
Max. 3 Karten dürfen mit einer Sicherung (10 A) abgesichert werden.
V1, V2: Kontroll-Spannungsmessgerät zur Messung der Sollwertspannung, Messbereich 0 ... 10 V DC
■
A1, A2: Kontroll-Amperemeter zur Messung der Spulenströme, Messbereich 0 ... 2 A DC
■
P1, P2: Kreuzknüppel (Joystick) z.B. 1x Typ EJ2-10 nach D 7844
■
Vorbereiten des Moduls
1. Rampenpotentiometer gegen den Uhrzeigersinn drehen.
✓ Der Schleifer des Potentiometers im durchsichtigen Gehäuse ist am weitesten von der Frontplatte entfernt.
2. Verstärkerkarte und Messgeräte gemäß Schaltbeispiel anschließen.
3. Stellung der Brücke BR kontrollieren.
4. Versorgungsspannung einschalten.
✓ Die Grüne LED an der Frontplatte leuchtet auf.
HINWEIS
Leuchtet die rote LED Err auf, liegt eine Störung vor. Zur Diagnose und Behebung des Fehlers
nagement")
HAWE Hydraulik SE
Versorgungsspannung
Versorgungsspannung
Magnet A1
Magnet B1
Magnet A1/B1
Fehler-Ausgang
Freigabe 1
Rampe AUS 1
UE1 invertiert
Signalmasse
+10 V stabil
UE1.1 Sollwerteingang +
UE1.2 Sollwerteingang +
URef1 Sollwerteingang -
Sollwert-
spannung
D 7817/2 - 05-2024 - 1.1
Leistungsmasse
Magnet A2/B2
Widerstand
Rampe AUS 2
UE2 invertiert +
UE2.1 Sollwerteingang +
UE2.2 Sollwerteingang +
URef2 Sollwerteingang -
Kreuzknüppel (Joystick)
Magnet A2
Magnet B2
Freigabe 2
Signalmasse
-10 V stabil
2 mm Messbuchsen
auf Frontplatte
Sollwert-
spannung
(siehe Kapitel 5.4, "Fehlerma-
Zwillingsmagnet
oder
Einzelmagnetpaar
