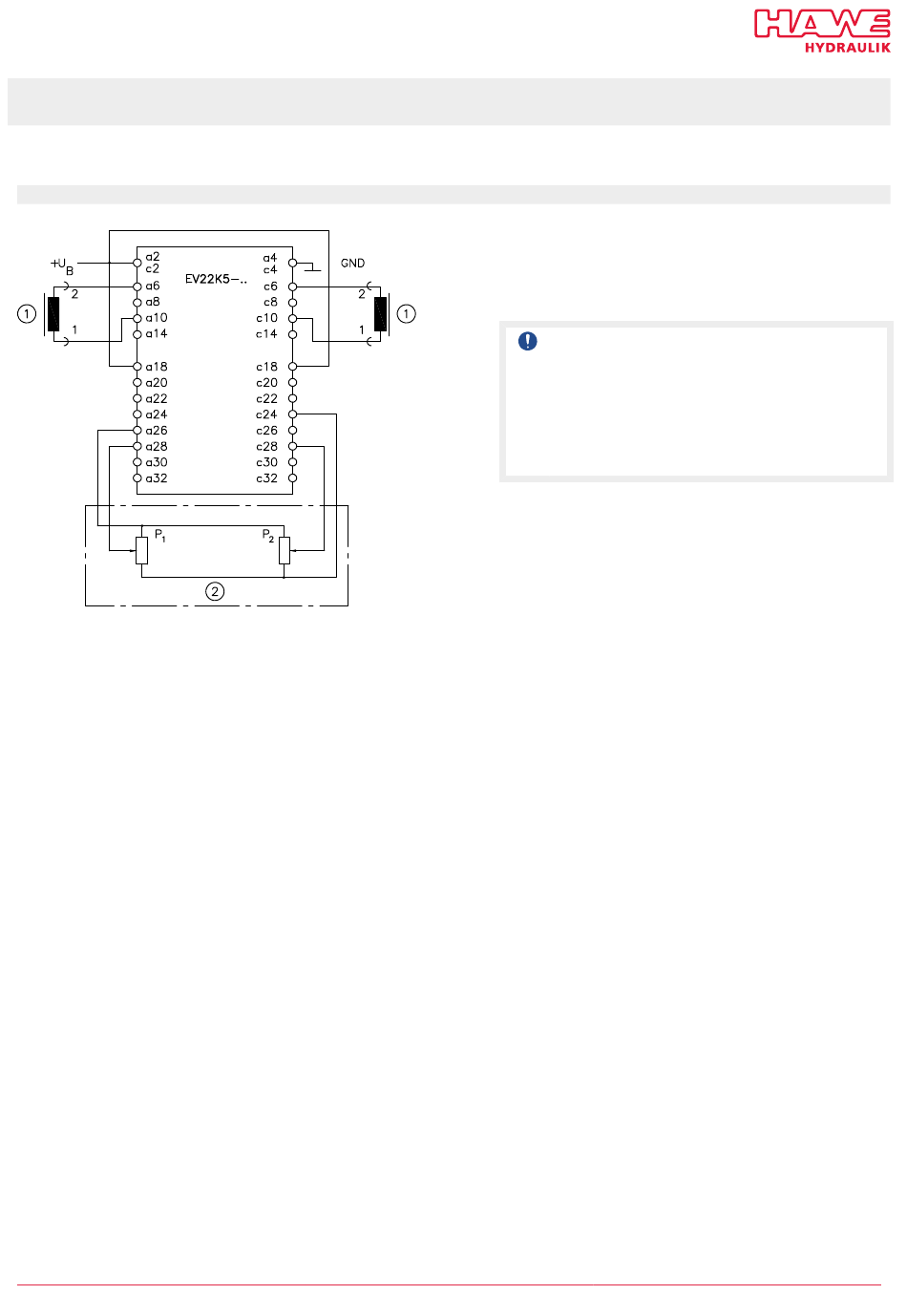

6.2 Steuerung von Hydroventilen mit je einem Proportionalmagnet
Beschreibung der Anschlüsse
Beispiel 7
1
Proportional-Einzelmagnet
2
Kreuzknüppel
HAWE Hydraulik SE
("Spezifische
Kenngrößen")
D 7817/2 - 05-2024 - 1.1
Verwendung als Proportional-Verstärker für zwei Einzelma-
gnete. Die beiden Proportionalmagnete sind an die
Anschlüsse a6 ... a10 bzw. c6 ... c10 anzuschließen und
eine unipolare Sollwertspannung zu wählen.
HINWEIS
Bei Invertierung (a22 oder c22) oder Vorzeichen-
wechsel der anliegenden Sollwertspannung würde
der Verstärker auf Störung gehen, weil dies dem
Ansteuern der fehlenden Zweitspulen gleichkäme
und wegen der unbelegten Anschlüsse a8 und c8 als
Drahtbruch gedeutet würde.
19/20
