Motorbetatigung
Motorische Betatigung dient zum Hochziehen und Herunterfahren der Jalousie und zur Lamelleneinstellung.
Motorische Betatigung ermoglicht die Wahl der Betatigung mithilfe des Sensors Sonne/Wind, des Fernreglers oder Schalters.
In Abhangigkeit von den Masen der Jalousie kann mit einem Motor eine oder mehr Jalousien gleichzeitig betatigt werden.
Motortypen
bezeichnung
Motor GJ5603 - 3Nm - komplett-Set
Clip Kabel mit dem Motor
Motor J002 links (1,5Nm)
Motor J406 6/24 WT (6Nm)
Motor J418 18/24 IO (18Nm)
Kabelhalter für Somfy HTM- Metall
Motor J410 RTS 10/24 WT (10 Nm)
Motor J506 6/26 HTM (6Nm)
Hirschmannstecker STAK3
Clip Kabel mit dem Motor
Motor ELERO JA 06 SOFT, 6Nm
Lagerbock 70-90 NHK, 12mm 4hr.
Lagerbock 50-65 NHK, 12mm 4hr.
Motor ELERO JA 10 NHK-A,10Nm
ALU Welle 12x12x1,5 A2
Getriebe sechskantig 12x12mm,NHK
Getriebehalter GEIGER
Adapter für die Welle 14 mm - Motor GEIGER
Scheibe M5
Schraube M5x8
Motorbetatigung

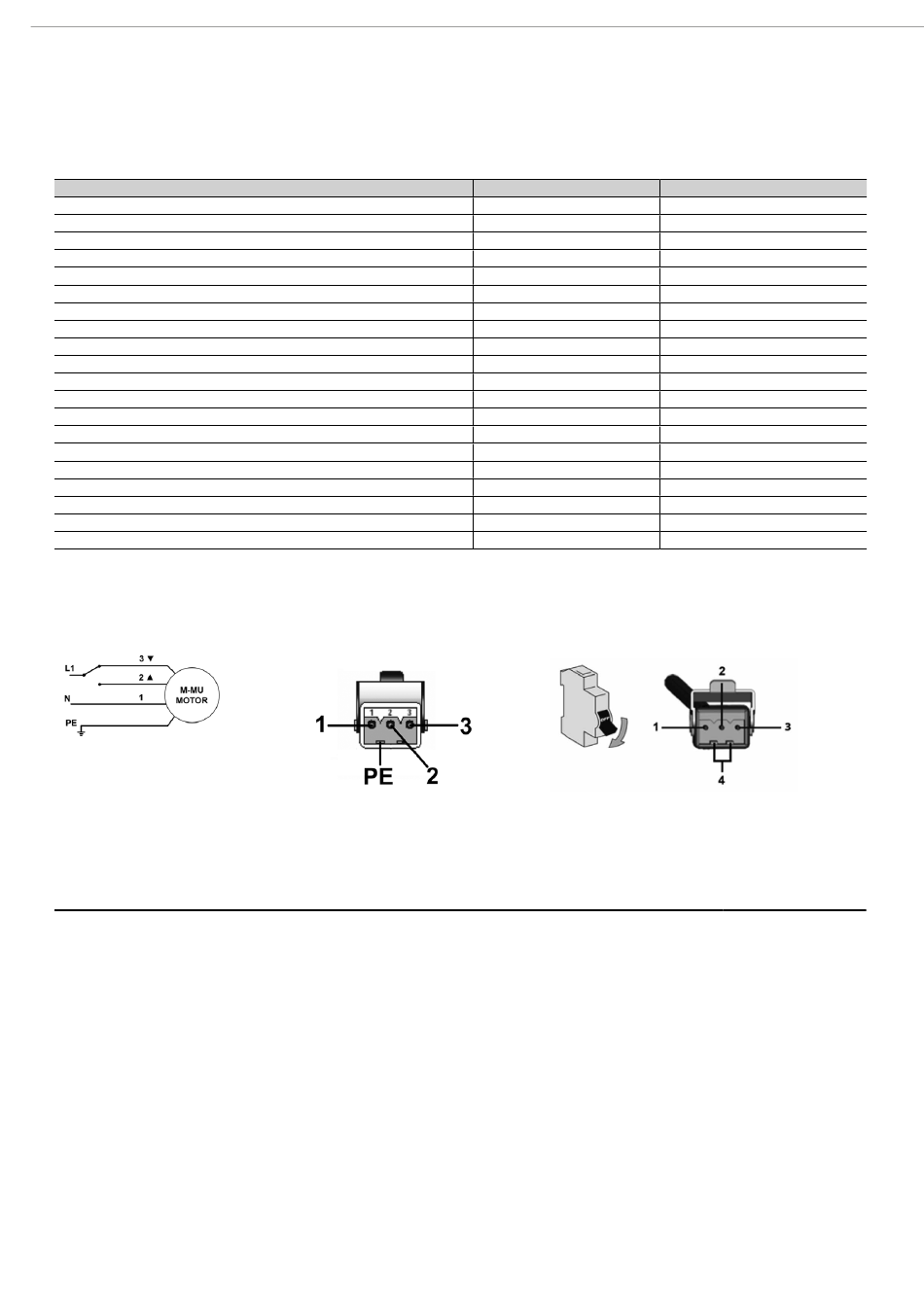

Motorschaltplan
1 - blau
2 - schwarz
3 - braun
PE - gelbgrune
Parametr
Drehmoment
Anschlusswert
Stromverbrauch
Nennspannung
Drehzahlen
Endschalterkapazitat
Motorschutzklasse
Max. Gangzeit
Gewicht
Wichtige hinweise:
•
Die Montage der Elektroeinrichtung durfen nur Personen mit der jeweiligen Qualifi kation durchfuhren.
•
Schalten Sie an einen Schalter nie mehr als einen Motor. Mit einem Schalter konnen mehrere Antriebe nur bei der Gruppensteuerung
betatigt werden.
Anmerkung: Ausfuhrliche Schaltplane sind in den Handbuchern der Firmen Somfy, Geiger, Elero zu fi nden.
Abkürzung
P 093/1
P 202
P 073/6J
P 073/6JHTM
P 095/1
P 202
P 096/6
1 - Null
2 - Phase
3 - Phase
PE - Erde
70 70
Zeichnungsnummer
6-006880-xxxx
6-006483-0000
6-011272-xxxx
6-002594-xxxx
6-011389-xxxx
6-011384-0000
6-002593-xxxx
6-010361-xxxx
6-001658-0000
6-006483-0000
6-008179-xxxx
6-011804-0000
6-011810-0000
6-011801-0010
6-011802-1215
6-011803-0000
6-011805-0000
6-001624-0004
6-002350-0000
6-002353-0000
RTS / IO Motorschaltplan
1 - neutral (N)
2 - Ausenleiter (L)
3 - unverbundenen
4 - Schutzleiter (PE)
motor Somfy
6 - 18 Nm
90 - 210 W
0,41 - 0,7 A
230 V / 50 Hz
24 ot./min.
73
IP54
cca 6 min.
1,35 - 2,41 kg
motor Geiger
3 - 20 Nm
90 - 190 W
0,4 - 0,85 A
230 V / 50 Hz
26 ot./min.
80
IP54
cca 6 min.
1,5 - 2,2
