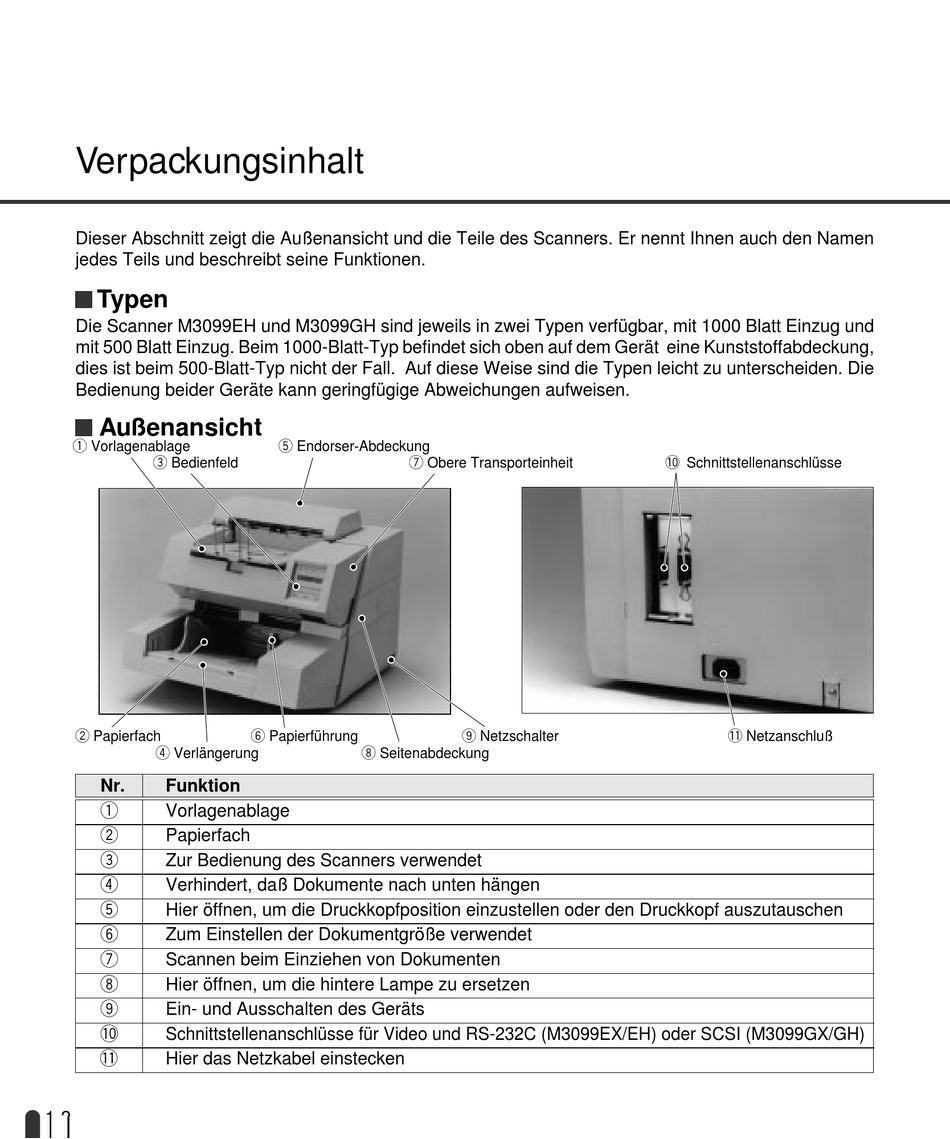

Verpackungsinhalt
Dieser Abschnitt zeigt die Außenansicht und die Teile des Scanners. Er nennt Ihnen auch den Namen
jedes Teils und beschreibt seine Funktionen.
Typen
Die Scanner M3099EH und M3099GH sind jeweils in zwei Typen verfügbar, mit 1000 Blatt Einzug und
mit 500 Blatt Einzug. Beim 1000-Blatt-Typ befindet sich oben auf dem Gerät eine Kunststoffabdeckung,
dies ist beim 500-Blatt-Typ nicht der Fall. Auf diese Weise sind die Typen leicht zu unterscheiden. Die
Bedienung beider Geräte kann geringfügige Abweichungen aufweisen.
Außenansicht
q Vorlagenablage
e Bedienfeld
w Papierfach
r Verlängerung
Nr.
Funktion
q
Vorlagenablage
w
Papierfach
e
Zur Bedienung des Scanners verwendet
r
Verhindert, daß Dokumente nach unten hängen
t
Hier öffnen, um die Druckkopfposition einzustellen oder den Druckkopf auszutauschen
y
Zum Einstellen der Dokumentgröße verwendet
u
Scannen beim Einziehen von Dokumenten
i
Hier öffnen, um die hintere Lampe zu ersetzen
o
Ein- und Ausschalten des Geräts
!0
Schnittstellenanschlüsse für Video und RS-232C (M3099EX/EH) oder SCSI (M3099GX/GH)
!1
Hier das Netzkabel einstecken
1-2
t Endorser-Abdeckung
u Obere Transporteinheit
y Papierführung
i Seitenabdeckung
o Netzschalter
!0 Schnittstellenanschlüsse
!1 Netzanschluß
