Betriebsanleitung ECL Comfort 210/296/310, Applikation A230
MENU > Einstellungen > Begrenzung der Rücklauftemperatur
RL-Begr. bei WW
Wenn ein adressiertes Folgegerät in der TWW-Speichererwärmung/-ladung
aktiv ist, kann die Rücklauf-Temperaturbegrenzung im Führungsregler
eingestellt werden.
Hinweise:
• Der Kreis des Führungsreglers muss so eingestellt sein, dass er auf die
gewünschte Vorlauftemperatur im/in den Folgegerät(en) reagiert. Siehe
„Bedarfserhöhung" (ID 11017).
• Das/die Folgegerät(e) muss/müssen so eingestellt sein, dass es/sie die
gewünschte Vorlauftemperatur an den Führungsregler schickt/schicken.
Siehe „Sende T-Soll" (ID 1x500).
Siehe Anhang „Übersicht Parameter-ID"
OFF: Kein Einfluss von Folgegeräten. Die Rücklauf-
Temperaturbegrenzung hängt von den Einstellungen
unter „Rücklauftemp." ab.
Wert:
Wert der Rücklauf-Temperaturbegrenzung, wenn das
Folgegerät bei der TWW-Speichererwärmung/-ladung
aktiv ist
MENU > Einstellungen > Begrenzung der Rücklauftemperatur
Begrenzung (Rücklauftemperaturbegrenzung)
Eine angemessene Rücklauftemperatur für das System einstellen.
Siehe Anhang „Übersicht Parameter-ID"
Ist die Rücklauftemperatur niedriger oder höher als der
Sollwert, ändert der Regler automatisch die gewünschte
Vorlauf-/Lüftungskanaltemperatur, um eine akzeptable
Rücklauftemperatur zu erreichen. Die Einstellung des Einflusses
erfolgt unter „Max. Einfluss" und „Min. Einfluss".
MENU > Einstellungen > Begrenzung der Rücklauftemperatur
Hohe T Außen X1 (Rücklauftemperaturbegrenzung, hohe
Begrenzung, x-Achse)
Eine Außentemperatur für die untere Rücklauftemperaturbegrenzung
einstellen.
Siehe Anhang „Übersicht Parameter-ID"
Die entsprechende y-Koordinate wird unter „Tiefe Begr. Y1"
eingestellt.
MENU > Einstellungen > Begrenzung der Rücklauftemperatur
Tiefe Begr. Y1 (Rücklauftemperaturbegrenzung, niedrige
Begrenzung, y-Achse)
Die Rücklauftemperaturbegrenzung für die unter „Hohe T Außen X1"
voreingestellte Außentemperatur einstellen.
Siehe Anhang „Übersicht Parameter-ID"
Die entsprechende x-Koordinate wird unter „Hohe T Außen X1"
eingestellt.
74 | © Danfoss | 2017.06
1x029

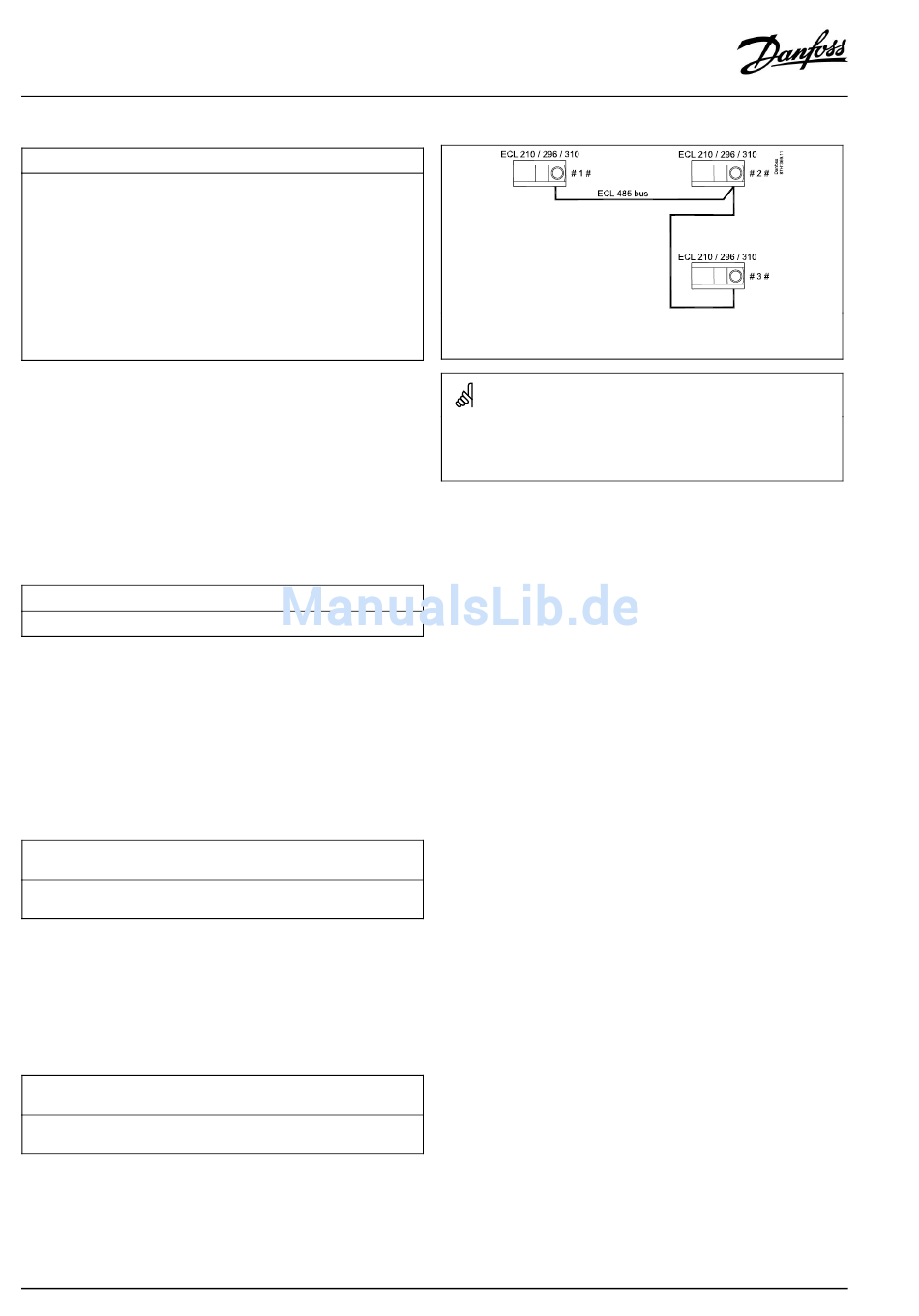

# 1 # = Führungsregler, Beispiel A266, Adresse 15
# 2 # = Folgegerät, Beispiel A237, Adresse 9
# 3 # = Folgegerät, Beispiel A367, Adresse 6
Einige Beispiele für Applikationen mit TWW-Speichererwärmung/-
ladung sind:
• A217, A237, A247, A367, A377
1x030
1x031
1x032
