Betriebsanleitung ECL Comfort 210/296/310, Applikation A230
Applikation A230.2:
Die Begrenzung der Rücklauftemperatur erfolgt anhand eines
wählbaren Temperaturwerts. Der Regler ändert automatisch die
Referenzvorlauftemperatur, sobald die Rücklauftemperatur über
den eingestellten Grenzwert steigt. Dadurch wird eine für die
entsprechende Anwendung angemessene Rücklauftemperatur
erreicht.
Die Begrenzung erfolgt mit Hilfe einer PI-Regelung. Dabei
antwortet der P-Anteil (Einflussfaktor) schnell auf Änderungen
und der I-Anteil (Anpassungszeit) entsprechend langsamer.
Der I-Anteil dient dazu, kleine Abweichungen zwischen den
Referenzwerten und den tatsächlichen Werten durch Ändern der
Referenzvorlauftemperatur auszugleichen.
In Kühlungsanlagen sollte die Rücklauftemperatur in der Regel
möglichst hoch gehalten werden.

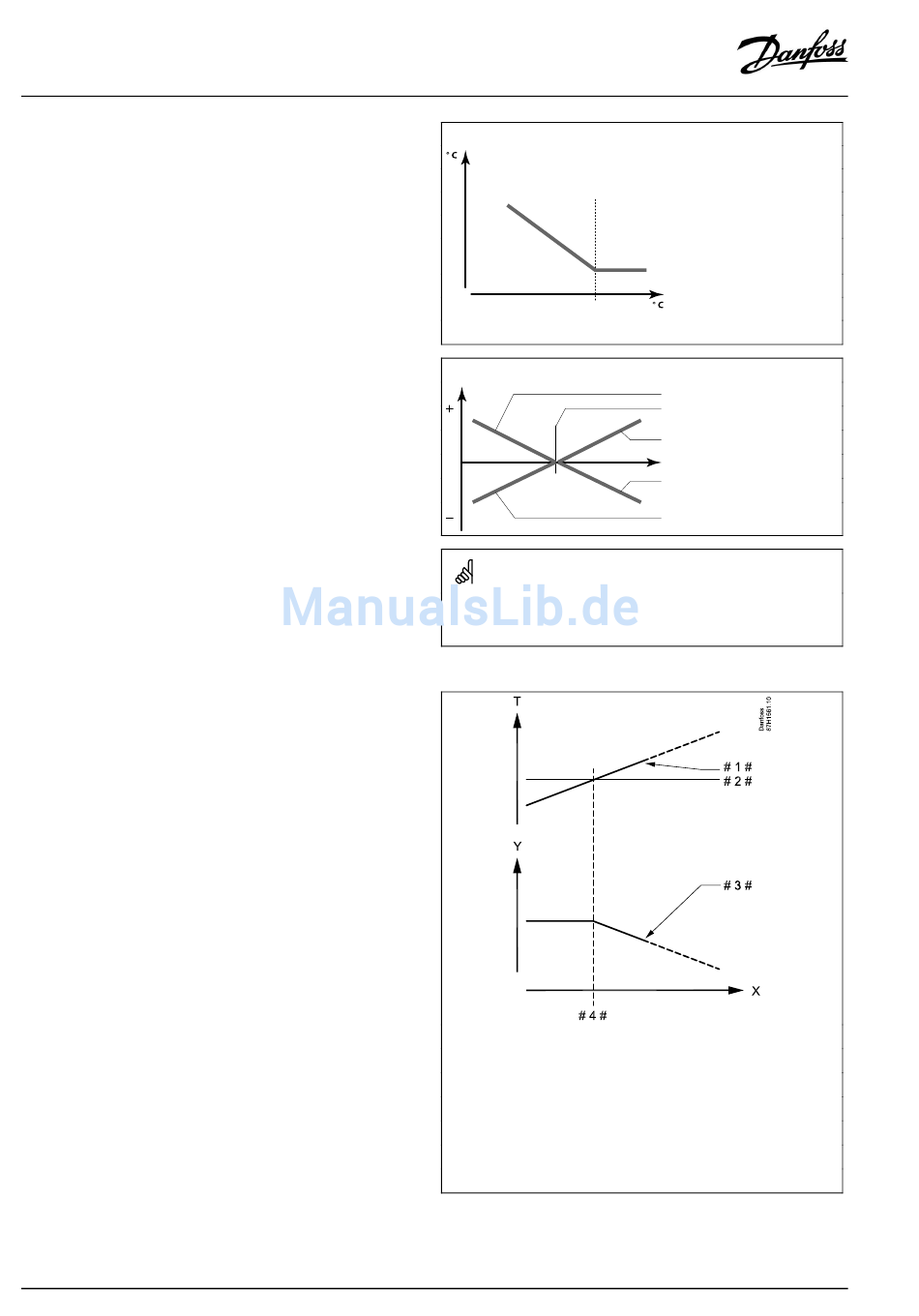

Beispiel, maximale Rücklauftemperaturbegrenzung;
die Rücklauftemperatur überschreitet den Begrenzungswert
72 | © Danfoss | 2017.06
Referenzvorlauftemperatur
Grenzwert
Einfluss
Sind die Werte für die Einflussparameter zu hoch und/oder die
Anpassungszeit zu niedrig gewählt, besteht die Gefahr, dass unstabile
Regelverhältnisse auftreten.
= Temperatur
T
= Temperatur
Y
= Zeit
X
# 1 # = Rücklauftemperatur
# 2 # = Rücklauftemperaturbegrenzung
# 3 # = Gewünschte Vorlauftemperatur
# 4 # = Aktionspunkt
Rücklauftemp.
Min. Einfluss > 0
Grenzwert
Max. Einfluss > 0
Rücklauftemperatur
Max. Einfluss < 0
Min. Einfluss < 0
VI.LG.H4.03
