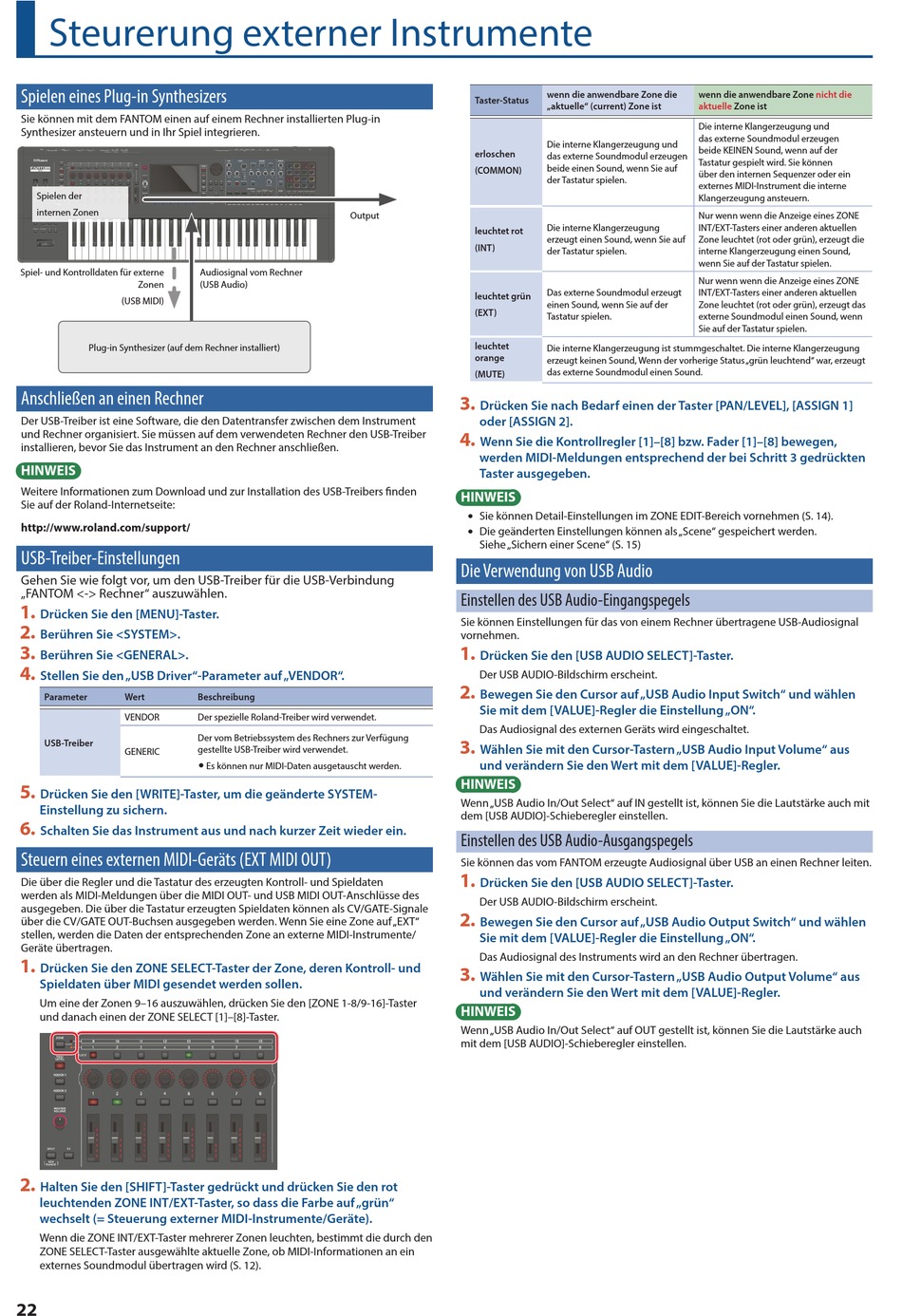

Steurerung externer Instrumente
Spielen eines Plug-in Synthesizers
Sie können mit dem FANTOM einen auf einem Rechner installierten Plug-in
Synthesizer ansteuern und in Ihr Spiel integrieren.
Spielen der
internen Zonen
Spiel- und Kontrolldaten für externe
Zonen
(USB MIDI)
Plug-in Synthesizer (auf dem Rechner installiert)
Anschließen an einen Rechner
Der USB-Treiber ist eine Software, die den Datentransfer zwischen dem Instrument
und Rechner organisiert. Sie müssen auf dem verwendeten Rechner den USB-Treiber
installieren, bevor Sie das Instrument an den Rechner anschließen.
HINWEIS
Weitere Informationen zum Download und zur Installation des USB-Treibers finden
Sie auf der Roland-Internetseite:
http://www.roland.com/support/
USB-Treiber-Einstellungen
Gehen Sie wie folgt vor, um den USB-Treiber für die USB-Verbindung
„FANTOM <-> Rechner" auszuwählen.
1.
Drücken Sie den [MENU]-Taster.
2.
Berühren Sie <SYSTEM>.
3.
Berühren Sie <GENERAL>.
4.
Stellen Sie den „USB Driver"-Parameter auf „VENDOR".
Parameter
Wert
VENDOR
USB-Treiber
GENERIC
5.
Drücken Sie den [WRITE]-Taster, um die geänderte SYSTEM-
Einstellung zu sichern.
6.
Schalten Sie das Instrument aus und nach kurzer Zeit wieder ein.
Steuern eines externen MIDI-Geräts (EXT MIDI OUT)
Die über die Regler und die Tastatur des erzeugten Kontroll- und Spieldaten
werden als MIDI-Meldungen über die MIDI OUT- und USB MIDI OUT-Anschlüsse des
ausgegeben. Die über die Tastatur erzeugten Spieldaten können als CV/GATE-Signale
über die CV/GATE OUT-Buchsen ausgegeben werden. Wenn Sie eine Zone auf „EXT"
stellen, werden die Daten der entsprechenden Zone an externe MIDI-Instrumente/
Geräte übertragen.
1.
Drücken Sie den ZONE SELECT-Taster der Zone, deren Kontroll- und
Spieldaten über MIDI gesendet werden sollen.
Um eine der Zonen 9–16 auszuwählen, drücken Sie den [ZONE 1-8/9-16]-Taster
und danach einen der ZONE SELECT [1]–[8]-Taster.
2.
Halten Sie den [SHIFT]-Taster gedrückt und drücken Sie den rot
leuchtenden ZONE INT/EXT-Taster, so dass die Farbe auf „grün"
wechselt (= Steuerung externer MIDI-Instrumente/Geräte).
Wenn die ZONE INT/EXT-Taster mehrerer Zonen leuchten, bestimmt die durch den
ZONE SELECT-Taster ausgewählte aktuelle Zone, ob MIDI-Informationen an ein
externes Soundmodul übertragen wird (S. 12).
22
22
Output
Audiosignal vom Rechner
(USB Audio)
Beschreibung
Der spezielle Roland-Treiber wird verwendet.
Der vom Betriebssystem des Rechners zur Verfügung
gestellte USB-Treiber wird verwendet.
¹
Es können nur MIDI-Daten ausgetauscht werden.
wenn die anwendbare Zone die
Taster-Status
„aktuelle" (current) Zone ist
Die interne Klangerzeugung und
erloschen
das externe Soundmodul erzeugen
beide einen Sound, wenn Sie auf
(COMMON)
der Tastatur spielen.
Die interne Klangerzeugung
leuchtet rot
erzeugt einen Sound, wenn Sie auf
(INT)
der Tastatur spielen.
Das externe Soundmodul erzeugt
leuchtet grün
einen Sound, wenn Sie auf der
(EXT)
Tastatur spielen.
leuchtet
Die interne Klangerzeugung ist stummgeschaltet. Die interne Klangerzeugung
orange
erzeugt keinen Sound, Wenn der vorherige Status „grün leuchtend" war, erzeugt
das externe Soundmodul einen Sound.
(MUTE)
3.
Drücken Sie nach Bedarf einen der Taster [PAN/LEVEL], [ASSIGN 1]
oder [ASSIGN 2].
4.
Wenn Sie die Kontrollregler [1]–[8] bzw. Fader [1]–[8] bewegen,
werden MIDI-Meldungen entsprechend der bei Schritt 3 gedrückten
Taster ausgegeben.
HINWEIS
¹ Sie können Detail-Einstellungen im ZONE EDIT-Bereich vornehmen (S. 14).
¹ Die geänderten Einstellungen können als „Scene" gespeichert werden.
Siehe „Sichern einer Scene" (S. 15)
Die Verwendung von USB Audio
Einstellen des USB Audio-Eingangspegels
Sie können Einstellungen für das von einem Rechner übertragene USB-Audiosignal
vornehmen.
1.
Drücken Sie den [USB AUDIO SELECT]-Taster.
Der USB AUDIO-Bildschirm erscheint.
2.
Bewegen Sie den Cursor auf „USB Audio Input Switch" und wählen
Sie mit dem [VALUE]-Regler die Einstellung „ON".
Das Audiosignal des externen Geräts wird eingeschaltet.
3.
Wählen Sie mit den Cursor-Tastern „USB Audio Input Volume" aus
und verändern Sie den Wert mit dem [VALUE]-Regler.
HINWEIS
Wenn „USB Audio In/Out Select" auf IN gestellt ist, können Sie die Lautstärke auch mit
dem [USB AUDIO]-Schieberegler einstellen.
Einstellen des USB Audio-Ausgangspegels
Sie können das vom FANTOM erzeugte Audiosignal über USB an einen Rechner leiten.
1.
Drücken Sie den [USB AUDIO SELECT]-Taster.
Der USB AUDIO-Bildschirm erscheint.
2.
Bewegen Sie den Cursor auf „USB Audio Output Switch" und wählen
Sie mit dem [VALUE]-Regler die Einstellung „ON".
Das Audiosignal des Instruments wird an den Rechner übertragen.
3.
Wählen Sie mit den Cursor-Tastern „USB Audio Output Volume" aus
und verändern Sie den Wert mit dem [VALUE]-Regler.
HINWEIS
Wenn „USB Audio In/Out Select" auf OUT gestellt ist, können Sie die Lautstärke auch
mit dem [USB AUDIO]-Schieberegler einstellen.
wenn die anwendbare Zone
nicht die
aktuelle
Zone ist
Die interne Klangerzeugung und
das externe Soundmodul erzeugen
beide KEINEN Sound, wenn auf der
Tastatur gespielt wird. Sie können
über den internen Sequenzer oder ein
externes MIDI-Instrument die interne
Klangerzeugung ansteuern.
Nur wenn wenn die Anzeige eines ZONE
INT/EXT-Tasters einer anderen aktuellen
Zone leuchtet (rot oder grün), erzeugt die
interne Klangerzeugung einen Sound,
wenn Sie auf der Tastatur spielen.
Nur wenn wenn die Anzeige eines ZONE
INT/EXT-Tasters einer anderen aktuellen
Zone leuchtet (rot oder grün), erzeugt das
externe Soundmodul einen Sound, wenn
Sie auf der Tastatur spielen.
