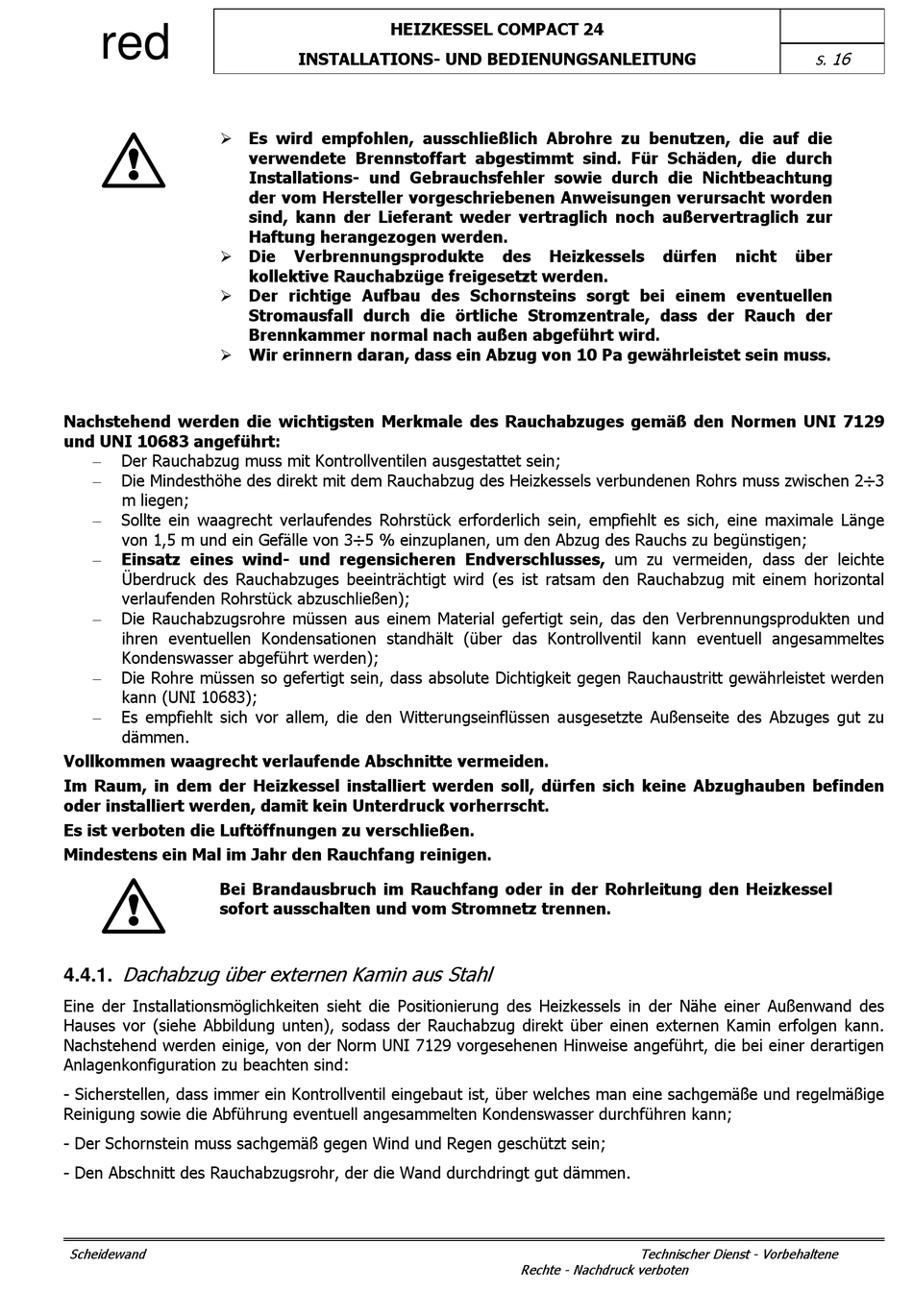

Dachabzug Über Externen Kamin Aus Stahl - RED COMPACT 24 Installationsanleitung

red
 Es wird empfohlen, ausschließlich Abrohre zu benutzen, die auf die
 Die
 Der richtige Aufbau des Schornsteins sorgt bei einem eventuellen
 Wir erinnern daran, dass ein Abzug von 10 Pa gewährleistet sein muss.
Nachstehend werden die wichtigsten Merkmale des Rauchabzuges gemäß den Normen UNI 7129
und UNI 10683 angeführt:
 Der Rauchabzug muss mit Kontrollventilen ausgestattet sein;
 Die Mindesthöhe des direkt mit dem Rauchabzug des Heizkessels verbundenen Rohrs muss zwischen 2÷3
m liegen;
 Sollte ein waagrecht verlaufendes Rohrstück erforderlich sein, empfiehlt es sich, eine maximale Länge
von 1,5 m und ein Gefälle von 3÷5 % einzuplanen, um den Abzug des Rauchs zu begünstigen;
 Einsatz eines wind- und regensicheren Endverschlusses, um zu vermeiden, dass der leichte
Überdruck des Rauchabzuges beeinträchtigt wird (es ist ratsam den Rauchabzug mit einem horizontal
verlaufenden Rohrstück abzuschließen);
 Die Rauchabzugsrohre müssen aus einem Material gefertigt sein, das den Verbrennungsprodukten und
ihren eventuellen Kondensationen standhält (über das Kontrollventil kann eventuell angesammeltes
Kondenswasser abgeführt werden);
 Die Rohre müssen so gefertigt sein, dass absolute Dichtigkeit gegen Rauchaustritt gewährleistet werden
kann (UNI 10683);
 Es empfiehlt sich vor allem, die den Witterungseinflüssen ausgesetzte Außenseite des Abzuges gut zu
dämmen.
Vollkommen waagrecht verlaufende Abschnitte vermeiden.
Im Raum, in dem der Heizkessel installiert werden soll, dürfen sich keine Abzughauben befinden
oder installiert werden, damit kein Unterdruck vorherrscht.
Es ist verboten die Luftöffnungen zu verschließen.
Mindestens ein Mal im Jahr den Rauchfang reinigen.
Bei Brandausbruch im Rauchfang oder in der Rohrleitung den Heizkessel
sofort ausschalten und vom Stromnetz trennen.
Dachabzug über externen Kamin aus Stahl
4.4.1.
Eine der Installationsmöglichkeiten sieht die Positionierung des Heizkessels in der Nähe einer Außenwand des
Hauses vor (siehe Abbildung unten), sodass der Rauchabzug direkt über einen externen Kamin erfolgen kann.
Nachstehend werden einige, von der Norm UNI 7129 vorgesehenen Hinweise angeführt, die bei einer derartigen
Anlagenkonfiguration zu beachten sind:
- Sicherstellen, dass immer ein Kontrollventil eingebaut ist, über welches man eine sachgemäße und regelmäßige
Reinigung sowie die Abführung eventuell angesammelten Kondenswasser durchführen kann;
- Der Schornstein muss sachgemäß gegen Wind und Regen geschützt sein;
- Den Abschnitt des Rauchabzugsrohr, der die Wand durchdringt gut dämmen.
Scheidewand
HEIZKESSEL COMPACT 24
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
verwendete Brennstoffart abgestimmt sind. Für Schäden, die durch
Installations- und Gebrauchsfehler sowie durch die Nichtbeachtung
der vom Hersteller vorgeschriebenen Anweisungen verursacht worden
sind, kann der Lieferant weder vertraglich noch außervertraglich zur
Haftung herangezogen werden.
Verbrennungsprodukte
kollektive Rauchabzüge freigesetzt werden.
Stromausfall durch die örtliche Stromzentrale, dass der Rauch der
Brennkammer normal nach außen abgeführt wird.
des Heizkessels dürfen
Technischer Dienst - Vorbehaltene
Rechte - Nachdruck verboten
16
S.
nicht über
