6. HYDRAULISCHER UND ELEKTRISCHER ANSCHLUSS

Hydraulischer Anschluss

6.1.
WICHTIG!
Wenn die Installation des Heizkessels die Interaktion mit einer anderen Anlage mit einer
anderen Heizanlage vorsieht, die vorher schon vorhanden war (Gaskessel, Erdgaskessel,
Ölkessel, usw.), muss man Fachleute hinzuziehen, die die Konformität der Anlage nach
den Vorgaben der entsprechenden geltenden Gesetze bestätigen können.
Das Unterlehmen lehnt jede Verantwortung für Schäden an Gegenständen oder Personen
oder für die fehlende oder unkorrekte Funktion der Anlage ab, wenn oben angegebene
Hinweise nicht eingehalten werden.

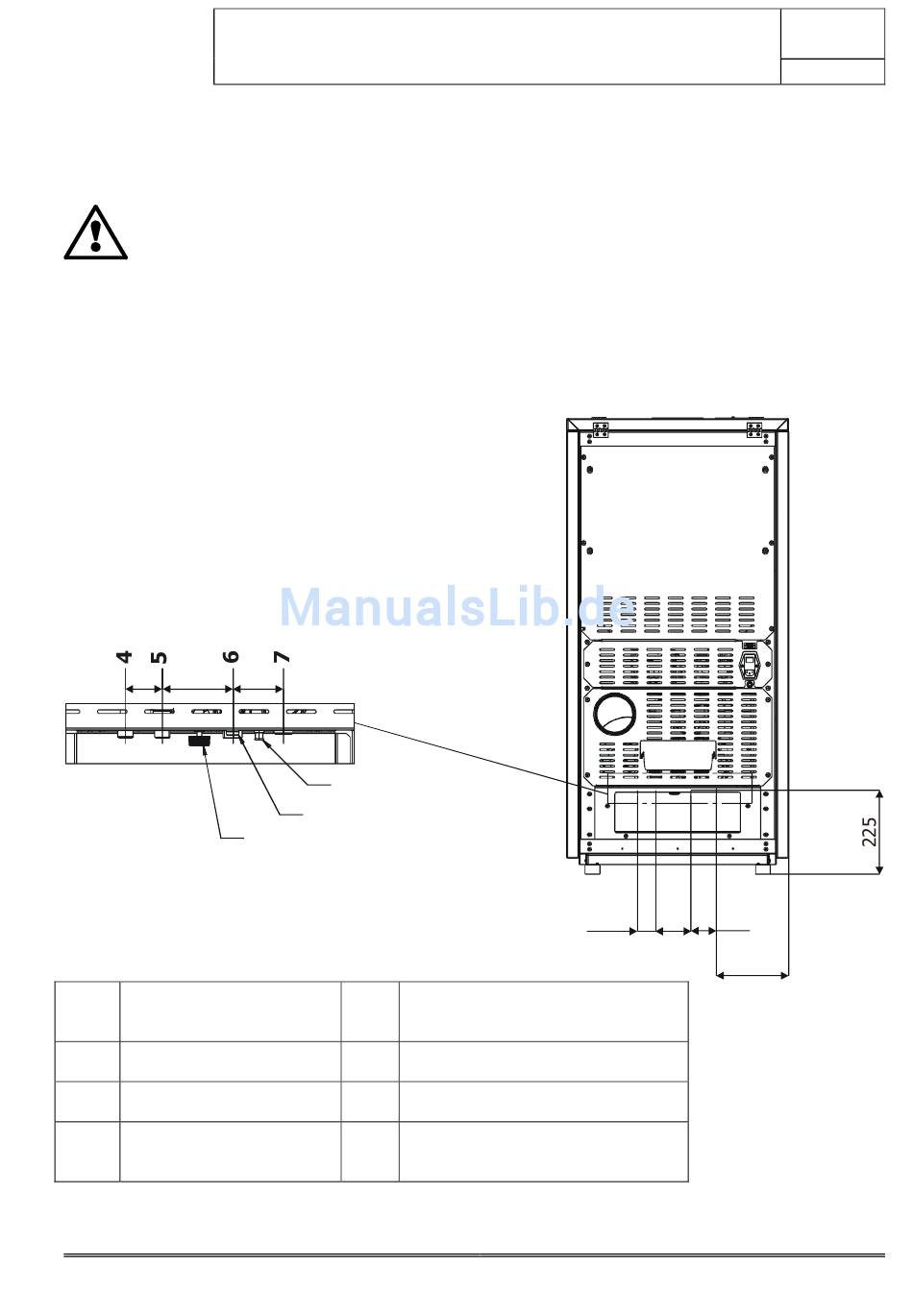

50 95
1 ABLAUF
2 SICHERHEITSVENTIL
3 FÜLLUNG
4 AUSGANG WASSER FÜR
SANITÄRANLAGEN
1/2"G AUSSENGEWINDE
Hydraulischer und elektrischer Anschluss
HEIZKESSEL COMPACT 24
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
69
1
2
3
5 EINGANG WASSER FÜR
SANITÄRANLAGEN
1/2"G AUSSENGEWINDE
6 RÜCKLAUF HEIZUNG
3/4"G AUSSENGEWINDE
7 VORLAUF HEIZUNG
3/4"G AUSSENGEWINDE
50
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
Kapitel
6
20
S.
95
69
196
