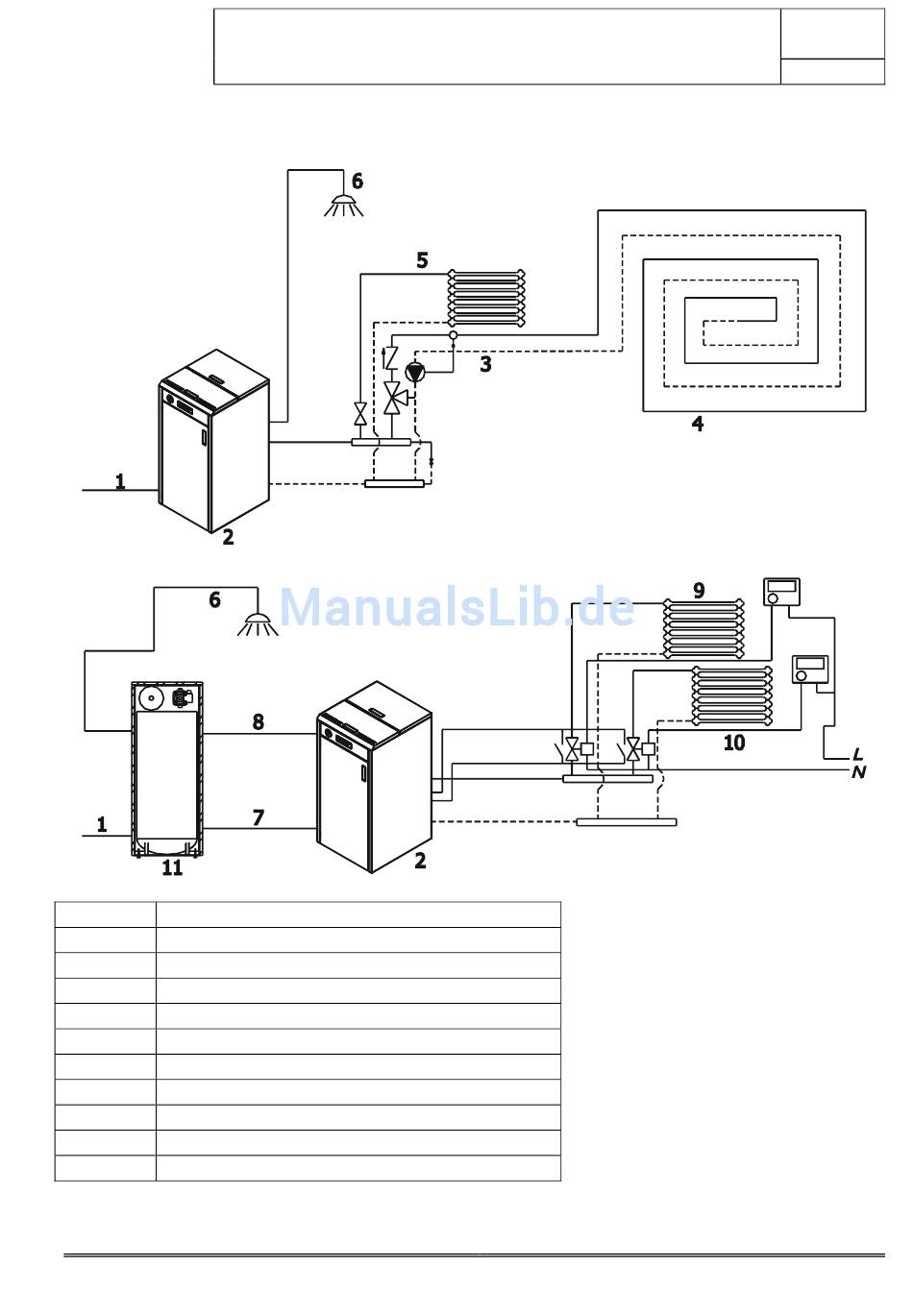

6.1.2. Hydraulikschema

1 KALTES SANITÄRWASSER (AFS)
2 COMPACT 24
3 SICHERHEITSTHERMOSTAT
4 MISCHKREIS NIEDRIGE TEMPERATUR
5 DIREKTKREIS HOHE TEMPERATUR
6 SANITÄRES WARMWASSER (ACS)
7 ANSCHLUSS AFS HEIZKESSEL
8 ANSCHLUSS ACS HEIZKESSEL
9 1. STOCK
10 2. STOCK
11 ANSAMMLUNG ACS 110
Die Installation der Anlage und Durchführung der Abnahmeprüfungen müssen in den
ACHTUNG:
Unterlagen des Pellet-Heizkessels vermerkt werden, indem die Felder mit den entsprechenden
Daten ausgefüllt werden (obligatorisch)
Hydraulischer und elektrischer Anschluss
HEIZKESSEL COMPACT 24
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
.
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
