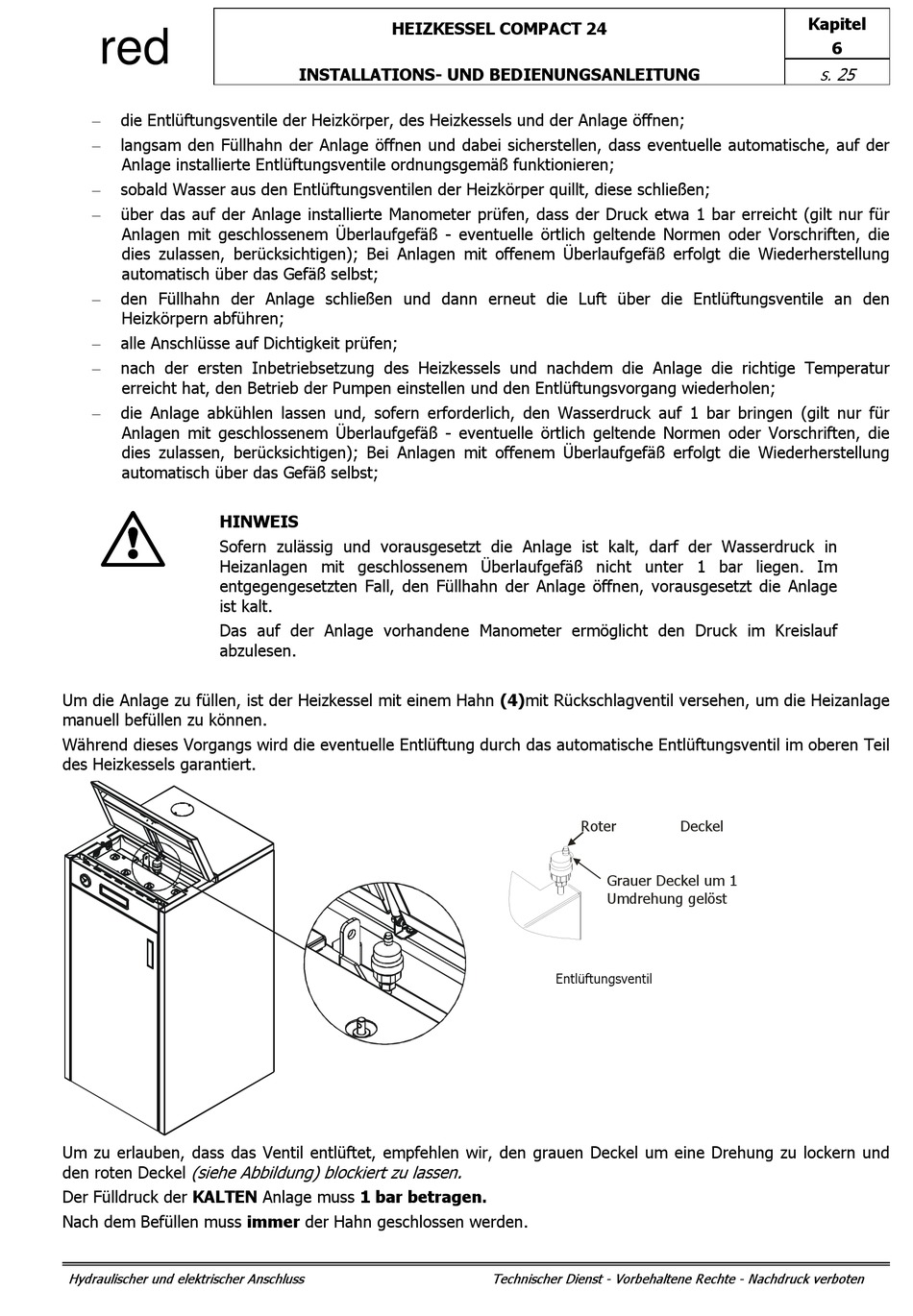

RED COMPACT 24 Installationsanleitung Seite 25

red
 die Entlüftungsventile der Heizkörper, des Heizkessels und der Anlage öffnen;
 langsam den Füllhahn der Anlage öffnen und dabei sicherstellen, dass eventuelle automatische, auf der
Anlage installierte Entlüftungsventile ordnungsgemäß funktionieren;
 sobald Wasser aus den Entlüftungsventilen der Heizkörper quillt, diese schließen;
 über das auf der Anlage installierte Manometer prüfen, dass der Druck etwa 1 bar erreicht (gilt nur für
Anlagen mit geschlossenem Überlaufgefäß - eventuelle örtlich geltende Normen oder Vorschriften, die
dies zulassen, berücksichtigen); Bei Anlagen mit offenem Überlaufgefäß erfolgt die Wiederherstellung
automatisch über das Gefäß selbst;
 den Füllhahn der Anlage schließen und dann erneut die Luft über die Entlüftungsventile an den
Heizkörpern abführen;
 alle Anschlüsse auf Dichtigkeit prüfen;
 nach der ersten Inbetriebsetzung des Heizkessels und nachdem die Anlage die richtige Temperatur
erreicht hat, den Betrieb der Pumpen einstellen und den Entlüftungsvorgang wiederholen;
 die Anlage abkühlen lassen und, sofern erforderlich, den Wasserdruck auf 1 bar bringen (gilt nur für
Anlagen mit geschlossenem Überlaufgefäß - eventuelle örtlich geltende Normen oder Vorschriften, die
dies zulassen, berücksichtigen); Bei Anlagen mit offenem Überlaufgefäß erfolgt die Wiederherstellung
automatisch über das Gefäß selbst;
HINWEIS
Sofern zulässig und vorausgesetzt die Anlage ist kalt, darf der Wasserdruck in
Heizanlagen mit geschlossenem Überlaufgefäß nicht unter 1 bar liegen. Im
entgegengesetzten Fall, den Füllhahn der Anlage öffnen, vorausgesetzt die Anlage
ist kalt.
Das auf der Anlage vorhandene Manometer ermöglicht den Druck im Kreislauf
abzulesen.
Um die Anlage zu füllen, ist der Heizkessel mit einem Hahn (4)mit Rückschlagventil versehen, um die Heizanlage
manuell befüllen zu können.
Während dieses Vorgangs wird die eventuelle Entlüftung durch das automatische Entlüftungsventil im oberen Teil
des Heizkessels garantiert.
Um zu erlauben, dass das Ventil entlüftet, empfehlen wir, den grauen Deckel um eine Drehung zu lockern und
(siehe Abbildung) blockiert zu lassen.
den roten Deckel
Der Fülldruck der KALTEN Anlage muss 1 bar betragen.
Nach dem Befüllen muss immer der Hahn geschlossen werden.
Hydraulischer und elektrischer Anschluss
HEIZKESSEL COMPACT 24
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Roter
Grauer Deckel um 1
Umdrehung gelöst
Entlüftungsventil
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
Kapitel
6
25
S.
Deckel
