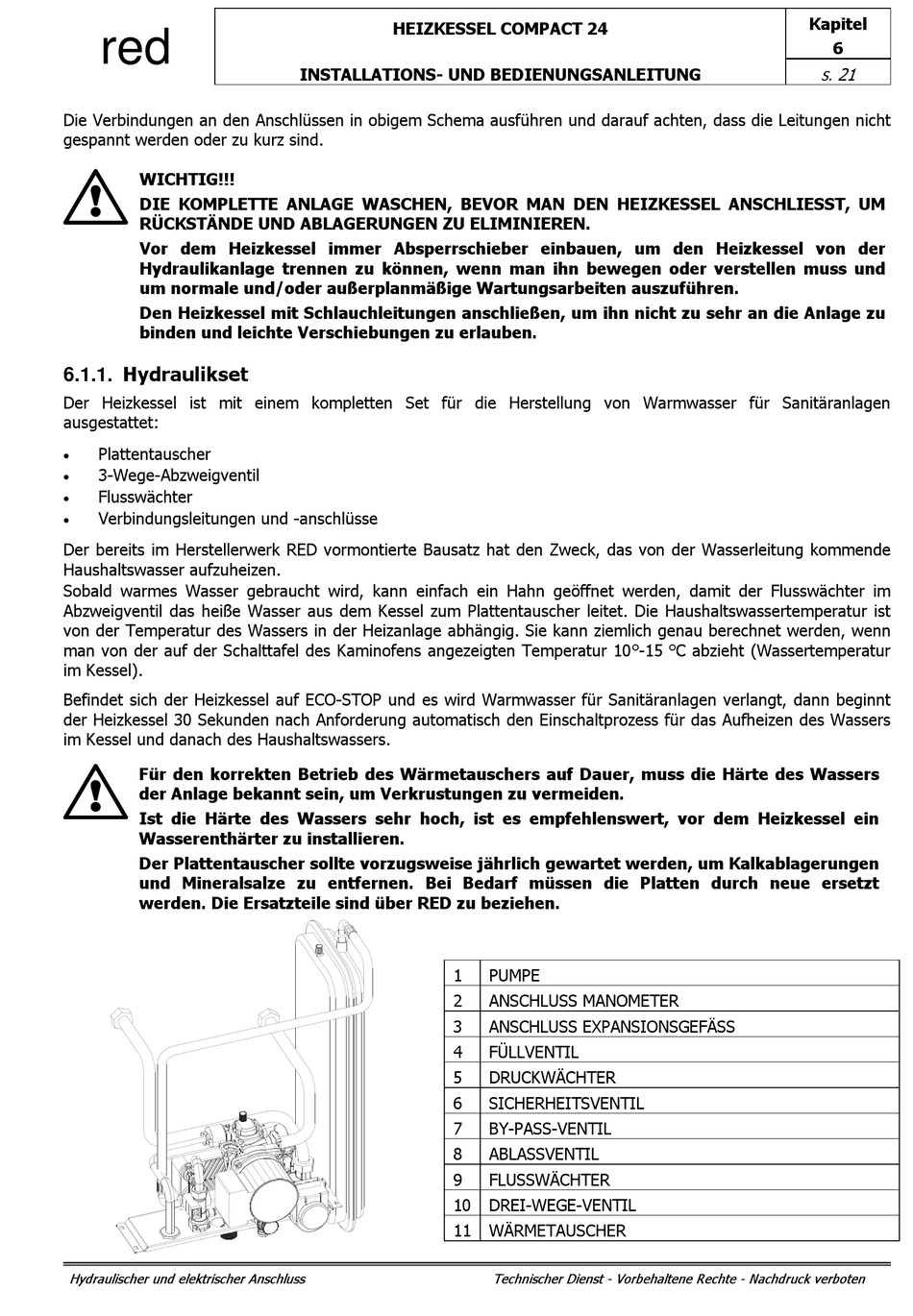

Hydraulikset - RED COMPACT 24 Installationsanleitung

red
Die Verbindungen an den Anschlüssen in obigem Schema ausführen und darauf achten, dass die Leitungen nicht
gespannt werden oder zu kurz sind.
WICHTIG!!!
DIE KOMPLETTE ANLAGE WASCHEN, BEVOR MAN DEN HEIZKESSEL ANSCHLIESST, UM
RÜCKSTÄNDE UND ABLAGERUNGEN ZU ELIMINIEREN.
Vor dem Heizkessel immer Absperrschieber einbauen, um den Heizkessel von der
Hydraulikanlage trennen zu können, wenn man ihn bewegen oder verstellen muss und
um normale und/oder außerplanmäßige Wartungsarbeiten auszuführen.
Den Heizkessel mit Schlauchleitungen anschließen, um ihn nicht zu sehr an die Anlage zu
binden und leichte Verschiebungen zu erlauben.

6.1.1. Hydraulikset

Der Heizkessel ist mit einem kompletten Set für die Herstellung von Warmwasser für Sanitäranlagen
ausgestattet:
Plattentauscher

3-Wege-Abzweigventil

Flusswächter

Verbindungsleitungen und -anschlüsse

Der bereits im Herstellerwerk RED vormontierte Bausatz hat den Zweck, das von der Wasserleitung kommende
Haushaltswasser aufzuheizen.
Sobald warmes Wasser gebraucht wird, kann einfach ein Hahn geöffnet werden, damit der Flusswächter im
Abzweigventil das heiße Wasser aus dem Kessel zum Plattentauscher leitet. Die Haushaltswassertemperatur ist
von der Temperatur des Wassers in der Heizanlage abhängig. Sie kann ziemlich genau berechnet werden, wenn
man von der auf der Schalttafel des Kaminofens angezeigten Temperatur 10°-15 °C abzieht (Wassertemperatur
im Kessel).
Befindet sich der Heizkessel auf ECO-STOP und es wird Warmwasser für Sanitäranlagen verlangt, dann beginnt
der Heizkessel 30 Sekunden nach Anforderung automatisch den Einschaltprozess für das Aufheizen des Wassers
im Kessel und danach des Haushaltswassers.
Für den korrekten Betrieb des Wärmetauschers auf Dauer, muss die Härte des Wassers
der Anlage bekannt sein, um Verkrustungen zu vermeiden.
Ist die Härte des Wassers sehr hoch, ist es empfehlenswert, vor dem Heizkessel ein
Wasserenthärter zu installieren.
Der Plattentauscher sollte vorzugsweise jährlich gewartet werden, um Kalkablagerungen
und Mineralsalze zu entfernen. Bei Bedarf müssen die Platten durch neue ersetzt
werden. Die Ersatzteile sind über RED zu beziehen.
Hydraulischer und elektrischer Anschluss
HEIZKESSEL COMPACT 24
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
1
2
3
4
5
6
7
8
9
10
11
PUMPE
ANSCHLUSS MANOMETER
ANSCHLUSS EXPANSIONSGEFÄSS
FÜLLVENTIL
DRUCKWÄCHTER
SICHERHEITSVENTIL
BY-PASS-VENTIL
ABLASSVENTIL
FLUSSWÄCHTER
DREI-WEGE-VENTIL
WÄRMETAUSCHER
