Elektrisches Schaltschema Des Pellet-Heizkessels Für Die Warmwasserbereitung - Red Compact 24 Installationsanleitung

red
6.4.2. Elektrisches
Warmwasserbereitung
20
21
18
19
22
17

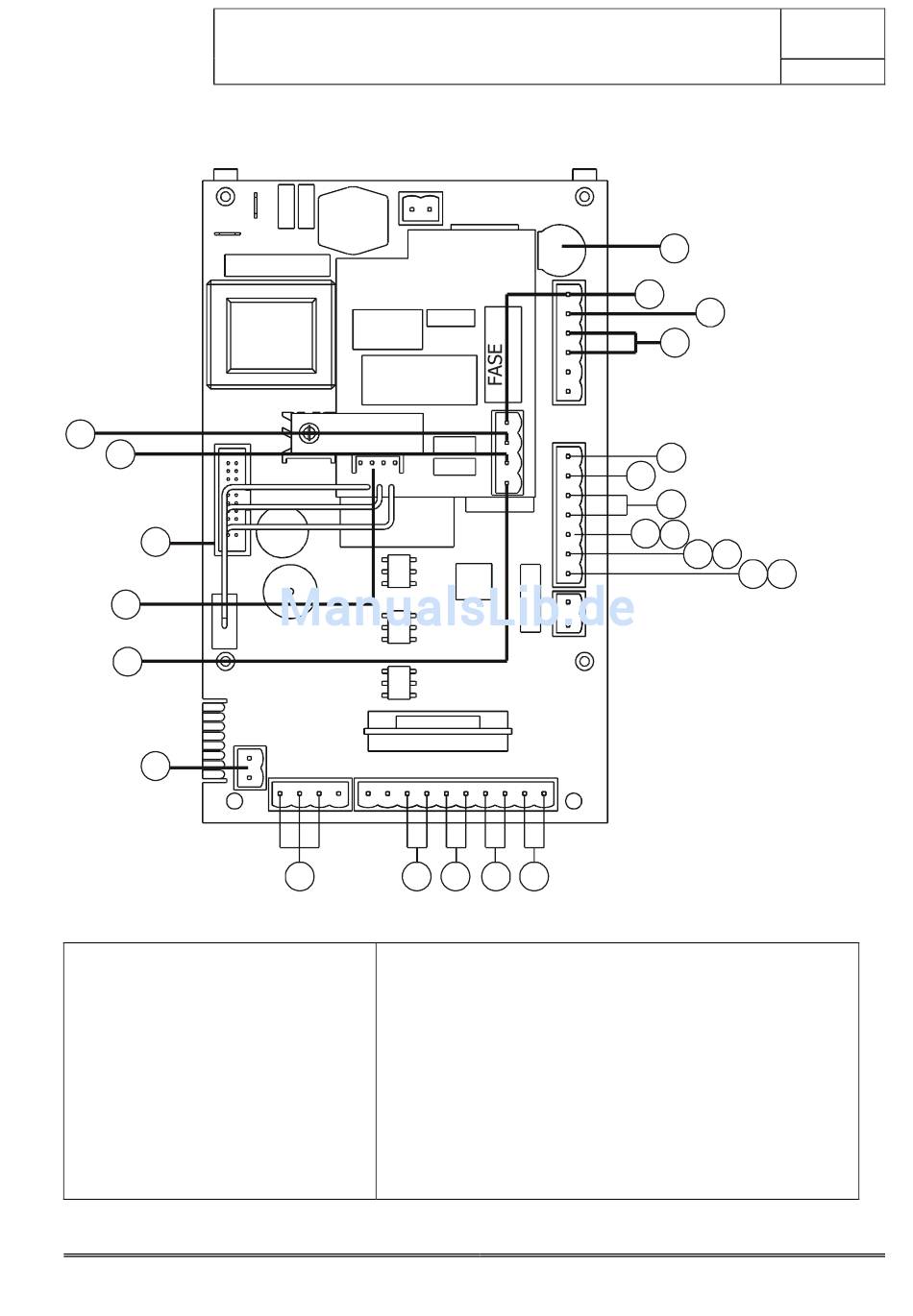

Abbildung 3. Allgemeines elektrisches Schaltschema der Schalttafel des Pellet-Heizkessels
1. Sicherung
2. Phase Hauptplatine
3. Hauptplatine Neutral
4. Rauchgasabsauggebläse
5. Schnecke
6. Sicherheits thermostat
wassertemperatur
7. Zündkerze
8. Druckwächter
9. Sicherheits thermostat (klixon) am
pelletbehalter
10. Neutral Pumpe
11. Neutral 3-Wege-Ventil
Hydraulischer und elektrischer Anschluss
HEIZKESSEL COMPACT 24
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Schaltschema
I055
16 15 14
12. Rauchfühler
13. Externen raumthermostat
14. Raumtemperaturfühler
15. Wassertemperaturfühler in Kessel
16. Umdrehungsprüfung Rauchgasgebläse (encoder)
für 17. Flusswächter
18. Bedienblende
19. Serieller Steckverbinder (zu verbinden an hauptplatine I023)
20. Phase Pumpe
21. Phase 3-Wege-Ventil (Heizung)
22. Phase 3-Wege-Ventil (Sanitärwasser)
des Pellet-Heizkessels
6
8
I023
13 12
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
