C H L O R O S TA R C E L L | Z E L L E F Ü R F R E I E S U N D G E S A M TC H LO R | O I/A C L 4 1 0 - D E R E V. A

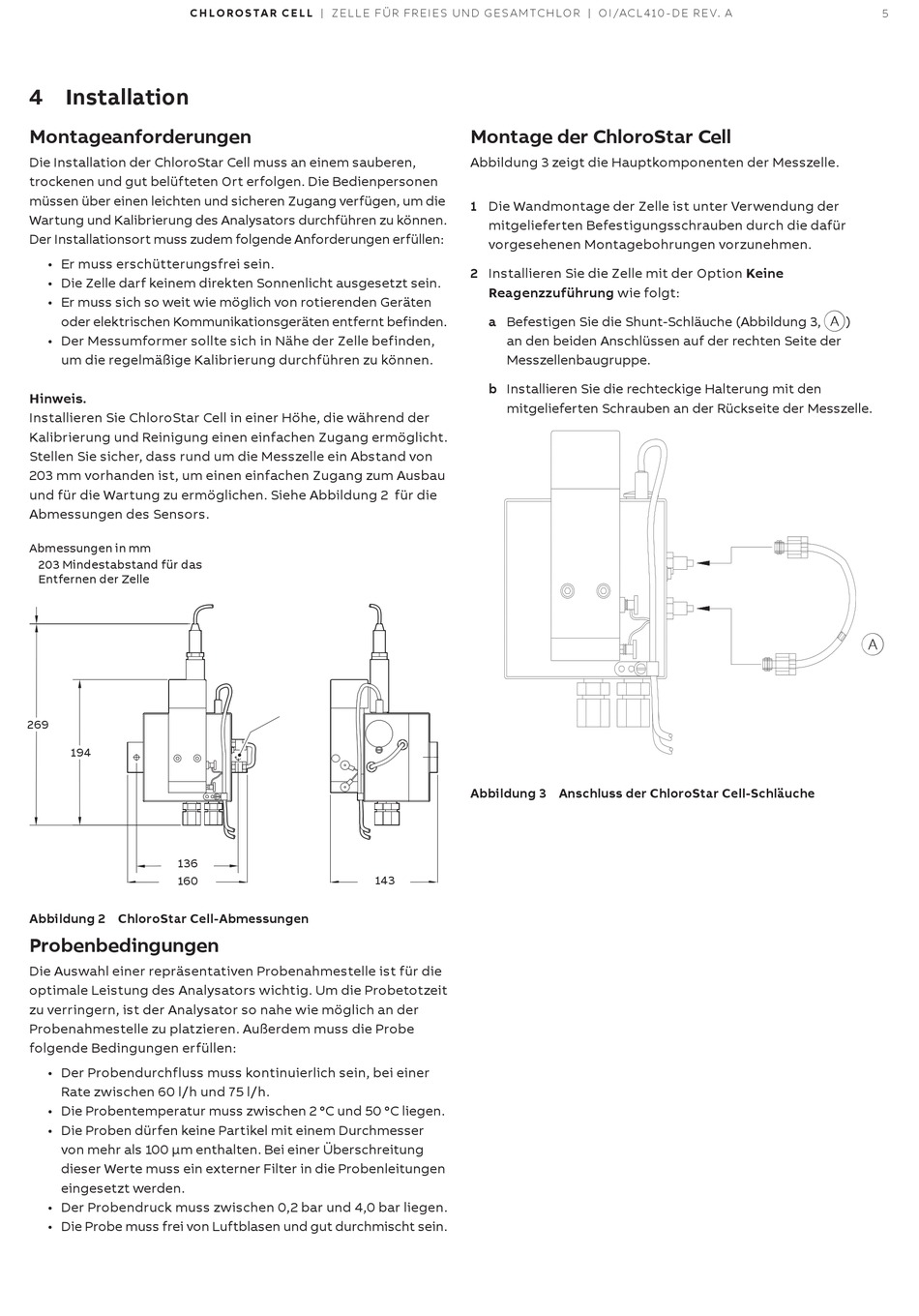

4 Installation
Montageanforderungen
Die Installation der ChloroStar Cell muss an einem sauberen,
trockenen und gut belüfteten Ort erfolgen. Die Bedienpersonen
müssen über einen leichten und sicheren Zugang verfügen, um die
Wartung und Kalibrierung des Analysators durchführen zu können.
Der Installationsort muss zudem folgende Anforderungen erfüllen:
• Er muss erschütterungsfrei sein.
• Die Zelle darf keinem direkten Sonnenlicht ausgesetzt sein.
• Er muss sich so weit wie möglich von rotierenden Geräten
oder elektrischen Kommunikationsgeräten entfernt befinden.
• Der Messumformer sollte sich in Nähe der Zelle befinden,
um die regelmäßige Kalibrierung durchführen zu können.
Hinweis .
Installieren Sie ChloroStar Cell in einer Höhe, die während der
Kalibrierung und Reinigung einen einfachen Zugang ermöglicht.
Stellen Sie sicher, dass rund um die Messzelle ein Abstand von
203 mm vorhanden ist, um einen einfachen Zugang zum Ausbau
und für die Wartung zu ermöglichen. Siehe Abbildung 2 für die
Abmessungen des Sensors.
Abmessungen in mm
203 Mindestabstand für das
Entfernen der Zelle
269
194
136
160
Abbildung 2 ChloroStar Cell-Abmessungen
Probenbedingungen
Die Auswahl einer repräsentativen Probenahmestelle ist für die
optimale Leistung des Analysators wichtig. Um die Probetotzeit
zu verringern, ist der Analysator so nahe wie möglich an der
Probenahmestelle zu platzieren. Außerdem muss die Probe
folgende Bedingungen erfüllen:
• Der Probendurchfluss muss kontinuierlich sein, bei einer
Rate zwischen 60 l/h und 75 l/h.
• Die Probentemperatur muss zwischen 2 °C und 50 °C liegen.
• Die Proben dürfen keine Partikel mit einem Durchmesser
von mehr als 100 µm enthalten. Bei einer Überschreitung
dieser Werte muss ein externer Filter in die Probenleitungen
eingesetzt werden.
• Der Probendruck muss zwischen 0,2 bar und 4,0 bar liegen.
• Die Probe muss frei von Luftblasen und gut durchmischt sein.
Montage der ChloroStar Cell
Abbildung 3 zeigt die Hauptkomponenten der Messzelle.
1 Die Wandmontage der Zelle ist unter Verwendung der
mitgelieferten Befestigungsschrauben durch die dafür
vorgesehenen Montagebohrungen vorzunehmen.
2 Installieren Sie die Zelle mit der Option Keine
Reagenzzuführung wie folgt:
a Befestigen Sie die Shunt-Schläuche (Abbildung 3, A)
an den beiden Anschlüssen auf der rechten Seite der
Messzellenbaugruppe.
b Installieren Sie die rechteckige Halterung mit den
mitgelieferten Schrauben an der Rückseite der Messzelle.
Abbildung 3 Anschluss der ChloroStar Cell-Schläuche
143
5
A
