Technische Information

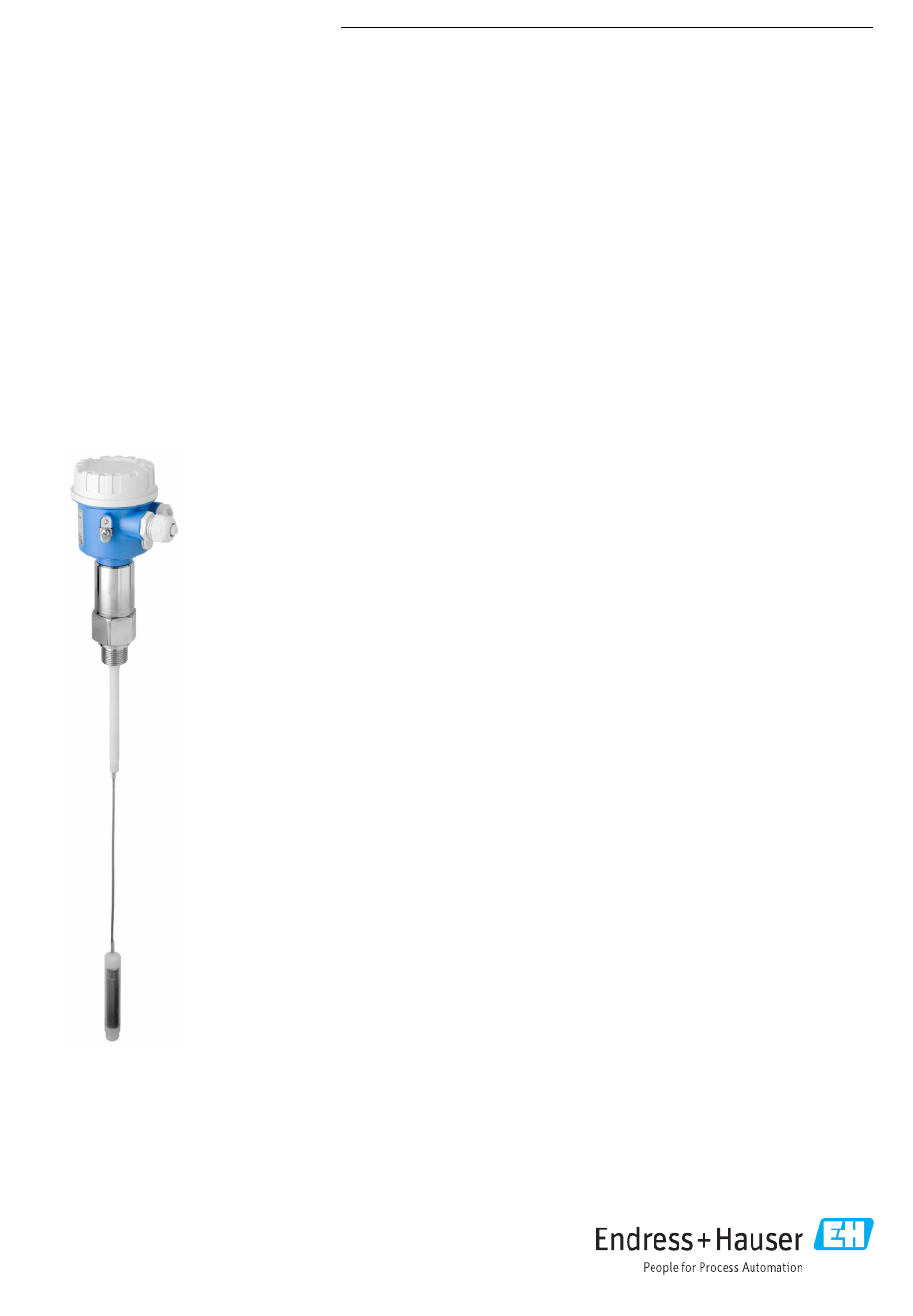

Liquicap M
FTI52
Kapazität
Füllstandsgrenzschalter für Flüssigkeiten
Anwendungsbereich
Für Flüssigkeiten, die zur Ansatzbildung neigen. Grenzschichtdetektion von unter-
schiedlichen Flüssigkeiten. Zweipunktregelung (Pumpensteuerung) mit nur einem
Prozessanschluss. Schaumerkennung bei leitenden Flüssigkeiten.
• Prozessanschlüsse: Flansche, Gewinde, spezielle hygienische Prozessanschlüsse
• Internationale Ex-Schutz-Zertifikate, Überfüllsicherung WHG, SIL, Hygienezulas-
sungen, Schiffsbauzulassung
Vorteile
• Kostenersparnisse dank einfacher und schneller Inbetriebnahme, da die Kalibrie-
rung per Tastendruck erfolgt
• Zuverlässige und sichere Messung aufgrund aktiver Ansatzkompensation
• Zuverlässiger und universeller Einsatz dank einer Vielzahl von Zertifikaten und
Zulassungen
• Kurze Reaktionszeit
• Prozessberührende Teile aus korrosionsbeständigen Werkstoffen und FDA-geliste-
ten Materialien
• Zweistufiger Überspannungsschutz
• Kein Neuabgleich nach Austausch der Elektronik notwendig
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Liquicap M FTI52

Inhaltszusammenfassung für Endress+Hauser Liquicap M FTI52

  • Seite 1 Products Solutions Services TI01542F/00/DE/01.20-00 71648587 2023-09-25 Technische Information Liquicap M FTI52 Kapazität Füllstandsgrenzschalter für Flüssigkeiten Anwendungsbereich Für Flüssigkeiten, die zur Ansatzbildung neigen. Grenzschichtdetektion von unter- schiedlichen Flüssigkeiten. Zweipunktregelung (Pumpensteuerung) mit nur einem Prozessanschluss. Schaumerkennung bei leitenden Flüssigkeiten. • Prozessanschlüsse: Flansche, Gewinde, spezielle hygienische Prozessanschlüsse •...
