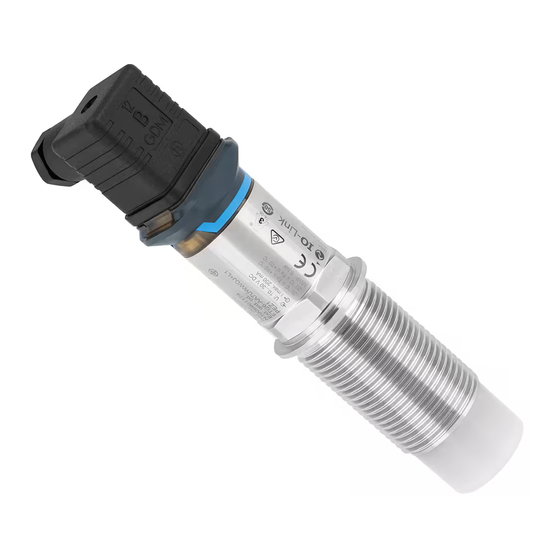

Endress+Hauser Nivector FTI26 Betriebsanleitung
Kapazitiv grenzschalter für pulverige und feinkörnige schüttgüter
Vorschau ausblenden
Andere Handbücher für Nivector FTI26:
- Betriebsanleitung (56 Seiten) ,
- Kurzanleitung (24 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Endress+Hauser Nivector FTI26
Inhaltszusammenfassung für Endress+Hauser Nivector FTI26

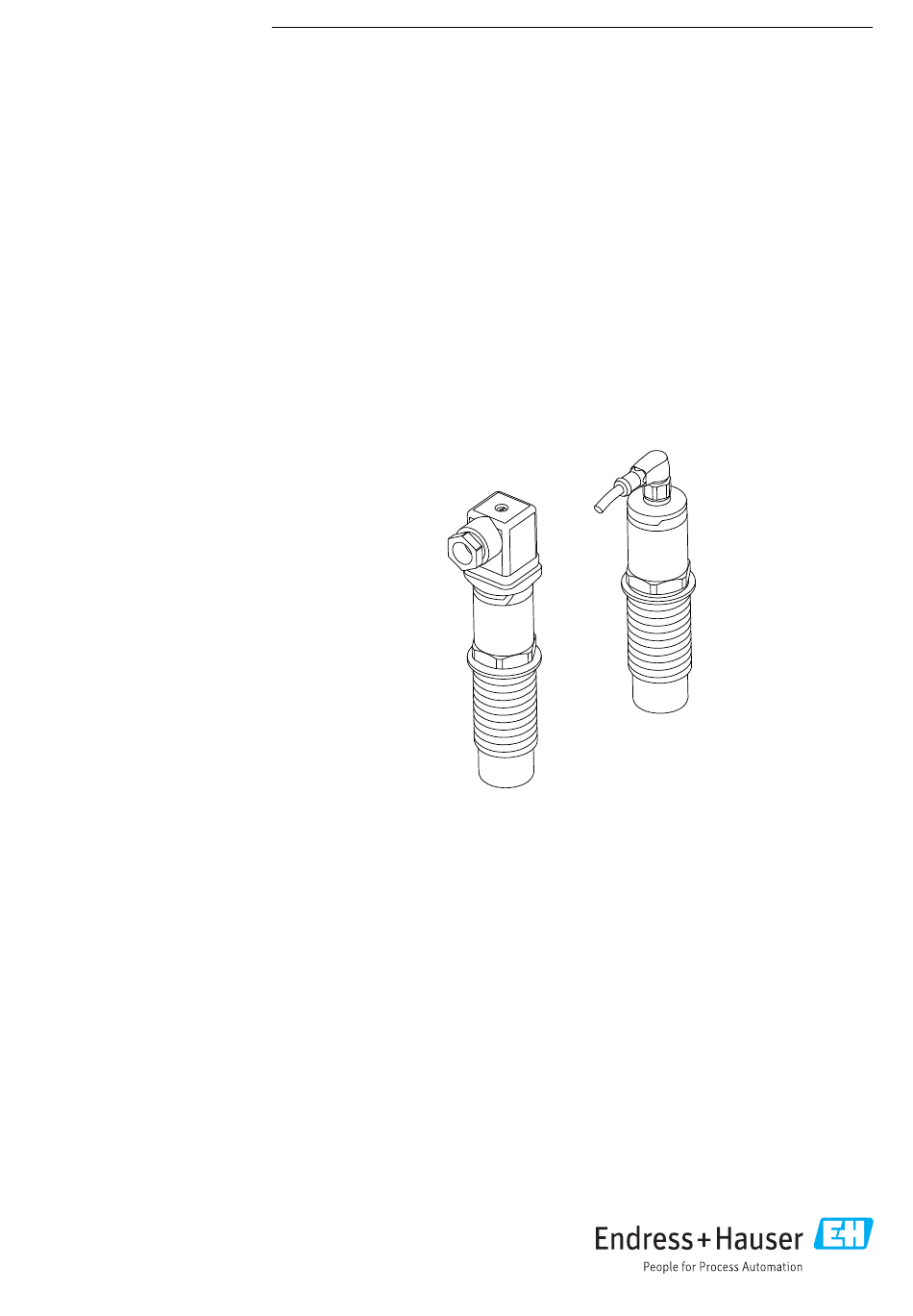

- Seite 1 Products Solutions Services BA01832F/00/DE/03.19 71454051 2019-10-01 Betriebsanleitung Nivector FTI26 Kapazitiv Grenzschalter für pulverige und feinkörnige Schüttgüter...
- Seite 2 Nivector FTI26 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Nivector FTI26 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Wartung ......22 Dokumentfunktion . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Nivector FTI26 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 5: Symbole Für Grafiken
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standard-Dokumentation • TI01384F → Nivector FTI26, IO-Link •... -
Seite 6: Grundlegende Sicherheitshin
Grundlegende Sicherheitshinweise Nivector FTI26 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣... -
Seite 7: Betriebssicherheit
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen. -
Seite 8: Produktbeschreibung
Kapazitiver Grenzschalter für pulverige und feinkörnige Schüttgüter; Einsatz vorzugsweise in Schüttgutbehälter, z. B. Silos Produktaufbau A0035860 1 Produktaufbau Nivector FTI26, Anschluss und Gehäusekappen optional Ventilstecker Stecker M12 Ex-Schutzhaube → 24 Gehäusekappe Kunststoff mit LED für Ventilstecker, IP65 Gehäusekappe Kunststoff mit LED, IP65/67 Gehäusekappe Metall, IP66/68/69... -
Seite 9: Warenannahme Und Produktidenti
Nivector FTI26 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0016051 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) identisch? Ware unbeschädigt? DELIVERY NOTE 40 bar A0035872 Entsprechen die Daten auf den Typenschildern den Bestellangaben auf dem Lieferschein? Wenn eine dieser Bedingungen nicht zutrifft, an Vertriebszentrale wenden. -
Seite 10: Typenschild
Warenannahme und Produktidentifizierung Nivector FTI26 4.2.2 Typenschild Firmenlogo Gerätename Herstelleradresse Bestellcode Order code: Seriennummer Ser. no.: Markierung für Testmagnet Ext. ord. cd.: Erweiterter Bestellcode Betriebsspannung I max. Signalausgang 40 bar Prozess- und Umgebungstemperatur Prozessdruck Zertifikatssymbole, Kommunikation (optional) Schutzart: z. B. IP, NEMA... -
Seite 11: Montage
Nivector FTI26 Montage Montage Montagebedingungen Seitlicher Einbau in Schüttgutbehälter, z. B. im Silo An den Grenzschalter kann direkt ein Kleinschütz, ein Magnetventil oder eine speicher- programmierbare Steuerung (SPS) angeschlossen werden. A0035880 2 Anwendungsbeispiele Überfüllsicherung oder obere Füllstanddetektion (MAX) Leerlaufschutz oder untere Füllstanddetektion (MIN) Messgerät montieren... - Seite 12 Montage Nivector FTI26 G 1" ≥20 (0.8) A0036360 4 Bei Ansatzbildung an der Silowand mit Gewindestutzen G 1" nach innen G 1" ≥20 (0.8) A0036359 5 Bohrung in der Silowand mit Kontermuttern, bestellbar als Zubehör → 22 G 1"...
-
Seite 13: Schutzhaube Für Ex-Bereich
Nivector FTI26 Montage Einbau mit Protector • Schutz des Grenzschalters vor Beschädigung durch besonders abrasives oder grobstücki- ges Füllgut • Auslaufschutz im Silo, wenn Funktionsprüfungen bei vollem Silo vorgesehen sind G 1½" ≥20 (0.8) A0036361 8 Einbau mit Protector, bestellbar als Zubehör → 22 Metallische oder nicht metallische Behälter gemäß... -
Seite 14: Montagekontrolle
Elektrischer Anschluss Nivector FTI26 Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Ist das Gerät gegen Nässe und direkte Sonneneinstrahlung ausreichend geschützt? Ist das Gerät sachgerecht befestigt? Einsatz im Ex-Bereich: Ist die Schutzhaube montiert? Elektrischer Anschluss Anschlussbedingungen Das Messgerät hat 2 Betriebsarten: •... - Seite 15 Nivector FTI26 Elektrischer Anschluss Anschluss für Funktionsüberwachung durch Antivalenz LED gelb (ye) LED rot (rd) Störung Symbole Beschreibung LED leuchtet LED leuchtet nicht Störung oder Warnung K1 / K2 externe Last 6.2.2 Stecker M12 Elektrischer Anschluss Betriebsart Stecker M12 0.5A 0.5A...
- Seite 16 Elektrischer Anschluss Nivector FTI26 6.2.4 Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? Sind die montierten Kabel von Zug entlastet? Sind die Kabelverschraubungen montiert, fest angezogen? Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? ...
-
Seite 17: Inbetriebnahme
Nivector FTI26 Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurde, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" → 14 • Checkliste "Anschlusskontrolle" → 16 Inbetriebnahme mit Bedienmenü • Das Gerät ist werkseitig so eingestellt, dass er für die meisten Anwendungsfälle ohne jeglichen Abgleich eingesetzt werden kann. -
Seite 18: Funktion Der Leds
Inbetriebnahme Nivector FTI26 Position LEDs Beschreibung der Funktion LED 2b Anzeige des Sensorzustandes Sensor ist von Medium bedeckt. Ventilstecker: Anzeige des Schaltzustandes Betriebsart MAX (Überfüllsicherung): Sensor ist nicht von Medium bedeckt Betriebsart MIN (Leerlaufschutz): Sensor ist von Medium bedeckt LED rot (rd) Warnung/Wartungsbedarf blinkt: Fehler behebbar, z. B. -
Seite 19: Auf Werkseinstellungen Zurücksetzen
Nivector FTI26 Inbetriebnahme 3. Die grüne und rote LED blinken mit einer Frequenz von 1.5Hz. 4. Nach 5s hören die LEDs auf zu blinken. 5. Testmagnet entfernen. Vollabgleich wird durchgeführt und die Schaltschwellen entsprechend gesetzt. Der Testmagnet muss im Zeitfenster zwischen 5 s und 10 s entfernt werden. Bei Ent- fernung außerhalb dieses Fensters wird kein Vollabgleich durchgeführt. - Seite 20 Inbetriebnahme Nivector FTI26 1.5Hz 1.5Hz rd/gn rd/gn rd/gn A0036914 Für Vollabgleich jetzt Magnet entfernen. Für Leerabgleich jetzt Magnet entfernen. Für Rücksetzung auf Werkseinstellungen jetzt Magnet entfernen. 7.5.4 Funktionstest Funktionstest durchführen, während das Messgerät in Betrieb ist. ‣ Testmagnet mindestens 2 Sekunden an die Markierung am Gehäuse halten.
-
Seite 21: Diagnose Und Störungsbehebung
Nivector FTI26 Diagnose und Störungsbehebung Diagnose und Störungsbehebung Diagnoseinformation via LED-Anzeige LED-Anzeige an der Gehäusekappe Fehlfunktion Mögliche Ursache Maßnahme LED grün Keine Spannungsversorgung Stecker, Kabel und Spannungsversorgung prüfen. leuchtet nicht • Kurzschluss beheben. Überlast oder Kurzschluss im • Maximalen Laststrom auf unter 200 mA redu- Laststromkreis zieren. -
Seite 22: Wartung
Wartung Nivector FTI26 Wartung Es sind keine speziellen Wartungsarbeiten erforderlich. Reinigung Der Sensor ist bei Bedarf zu reinigen. Die Reinigung kann auch im eingebauten Zustand erfolgen. Es ist darauf zu achten, dass der Sensor dabei nicht beschädigt wird. Reparatur 10.1 Allgemeine Hinweise Für dieses Messgerät ist keine Reparatur vorgesehen. -
Seite 23: Adapter
Nivector FTI26 Zubehör 11.1 Adapter • Für Hygiene- und Ex-Bereich • Werkstoff: 316L (1.4404), Dichtung: VMQ • Gewicht • Einschweissadapter mit Einschraubhülse: 466 g (16,44 oz) • Tri-Clamp 2' ' mit Einschraubhülse: 503 g (17,74 oz) • Bestellnummer • Einschweissadapter G 1", Einschraubhülse, Formdichtung: 71444432 •... -
Seite 24: Protector G 1½", R 1½", Npt 1½
Zubehör Nivector FTI26 11.2 Protector G 1½", R 1½", NPT 1½" G 1½" • Werkstoff: PBT-GF • Gewicht: 74 g (2,610 oz) • Bestellnummer: 71395785 R 1½" • Werkstoff: PBT-GF • Gewicht: 71 g (2,504 oz) • Bestellnummer: 71395862 NPT 1½" • Werkstoff: PBT-GF • Gewicht: 71 g (2,504 oz) •... -
Seite 25: Testmagnet
Nivector FTI26 Zubehör 0.6 Nm A0036434 11.5 Testmagnet Bestellnummer: 71267011 11.6 Steckerbuchse, Anschlussadapter Bezeichnung Bestellnum- Option Kabel, Steckerbuchse M12 IP69 mit LED Maßeinheit mm (in) • gewinkelt 90°, einseitig konfektio- niert 52018763 • 5 m (16 ft) Kabel PVC (orange) •... -
Seite 26: Stichwortverzeichnis
Stichwortverzeichnis Nivector FTI26 Stichwortverzeichnis Anforderungen an Personal ..... 6 Anschlusskontrolle ......16 Arbeitssicherheit . - Seite 28 *71454051* 71454051 www.addresses.endress.com...
