Viessmann Vitogate 300 BN/MB Montage- Und Serviceanleitung Für Die Fachkraft
Glt-kommunikation mit heizungsanlagen über bacnet und modbus
Verwandte Anleitungen für Viessmann Vitogate 300 BN/MB
Inhaltszusammenfassung für Viessmann Vitogate 300 BN/MB

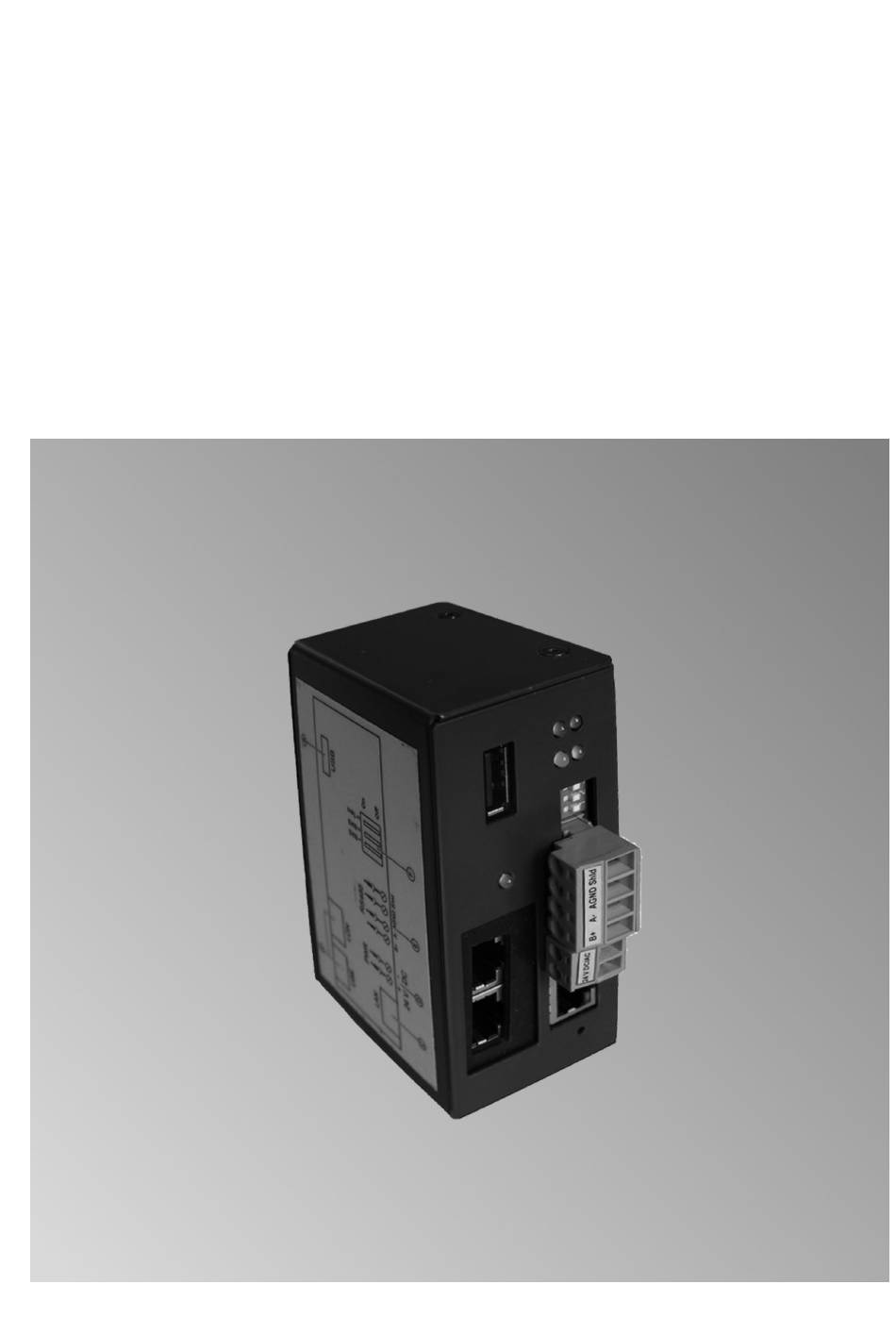

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitogate 300 Typ BN/MB GLT-Kommunikation mit Heizungsanlagen über BACnet und Modbus VITOGATE 300 Bitte aufbewahren! 5834255 DE 5/2024...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Gewährleistung einschränken. mit sicherheitstechnischer Funktion Bei Einbau und Austausch aus- gefährdet den sicheren Betrieb der schließlich Viessmann Originalteile Anlage. oder von Viessmann freigegebene Defekte Bauteile müssen durch Komponenten verwenden. Viessmann Originalteile ersetzt werden. Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Abgasgeruch Gefahr Bei Wasseraustritt aus dem Gerät... - Seite 4 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Gefahr Gefahr Undichte oder verstopfte Abgasan- Gleichzeitiger Betrieb des Heizkes- lagen oder unzureichende Zufuhr sels mit Geräten mit Abluftführung der Verbrennungsluft verursachen ins Freie kann durch Rückstrom lebensbedrohliche Vergiftungen von Abgasen lebensbedrohende durch Kohlenmonoxid im Abgas. Vergiftungen zur Folge haben. Ordnungsgemäße Funktion der Verriegelungsschaltung einbauen Abgasanlage sicherstellen.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Wartungsteile und Ersatzteile ..............Viessmann Partnershop ..............■ Viessmann Ersatzteil-App ..............■ Montagevorbereitung ........................ Montageablauf Ablaufübersicht ..................10 Vitogate 300 montieren ................10 Übersicht der Anschlüsse ..............11 Vitogate 300 .................. -
Seite 6: Information Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Fachbetrieb ent- sorgt. -
Seite 7: Bestimmungsgemäße Verwendung
Fehlgebrauch liegt auch vor, wenn Kompo- ■ ■ Optimierung der Anlagen nenten der Viessmann Anlage in ihrer bestimmungs- gemäßen Funktion verändert werden. Bei den Kommunikationsschnittstellen ist bauseits sicherzustellen, dass für alle verwendeten Übertra- gungsmedien die in den Produktunterlagen festgeleg- ten Systemvoraussetzungen zu jedem Zeitpunkt vor- handen und erfüllt sind. -
Seite 8: Viessmann Ersatzteil-App
Information Wartungsteile und Ersatzteile (Fortsetzung) Viessmann Ersatzteil-App www.viessmann.com/etapp... -
Seite 9: Montagevorbereitung
Montagevorbereitung Montagevorbereitung Funktionen Über Vitogate 300, Typ BN/MB kann der Anlagenbe- treiber in Verbindung mit einem BACnet- oder Modbus- Leitsystem die folgenden Funktionen nutzen: ■ Übertragung der Betriebszustände der Heizungsan- lage ■ Parametrierung der Heizungsanlage Weiterleiten von Störungs- und Fehlermeldungen ■... -
Seite 10: Montageablauf Ablaufübersicht
Montageablauf Ablaufübersicht Ablauf Verantwortlicher Seite Vitogate 300 und Netzteil montieren. Fachbetrieb Falls noch nicht erfolgt: Fachbetrieb Siehe Montage- und Kommunikationsmodul LON in Vitotronic Regelung ein- Serviceanleitung „Kom- bauen. munikationsmodul LON“. LON-Verbindung herstellen. Fachbetrieb Verbindung zum BACnet oder Modbus herstellen. Fachbetrieb Netzanschluss Elektrofachkraft Vitotronic Regelung in LON einbinden. -
Seite 11: Übersicht Der Anschlüsse
Montageablauf Übersicht der Anschlüsse Vitogate 300 Codierschalter für Schnittstelle RS485: 1 Bias-Spannung 2 Bias-Spannung 3 Abschlusswiderstand 120 Ω Anschluss RS485: Schnittstelle zum BACnet MS/TP oder Modbus RS485 Spannungsversorgung 24 V : Sekundärseite Term Netzteil BIAS BIAS Anschluss LAN zur Verbindung mit PC/Laptop oder BACnet IP oder Modbus TCP/IP Anschluss LON, RJ45 Buchsen, geschirmt USB-Anschluss zur Softwareaktualisierung... -
Seite 12: Lon-Verbindung Herstellen
Montageablauf LON-Verbindung herstellen Viessmann LON ist für die BUS-Topologie „Linie“ mit Die Anforderungen für die Leitungen und den Betrieb beidseitigem Abschlusswiderstand (Zubehör) ausge- der LON-Schnittstelle FTT 10-A sind einzuhalten. legt. Alle Viessmann Geräte werden über RJ45-Stecker Die Übertragungsentfernungen bei LON sind von den angeschlossen. -
Seite 13: Verbindung Zum Bacnet Oder Modbus Herstellen
Montageablauf LON-Verbindung herstellen (Fortsetzung) Anschluss mit LON-Verbindungsleitung, bauseitiger Leitung und LON-Anschlussdose ≤ 900 m Abb. 6 Verlegeabstand 900 m (mit LON- ≤ Anschlussdosen) Vitotronic Regelung Bauseitige Leitung Vitogate 300 LON-Anschlussdosen Abschlusswiderstand Bis 30 Teilnehmer LON-Verbindungsleitung, 7 m lang Verbindung zum BACnet oder Modbus herstellen Verbindung zum gewünschten Netzwerk herstellen. -
Seite 14: Netzanschluss Über Den Hauptschalter
Montageablauf Netzanschluss (Fortsetzung) Netzanschluss über den Hauptschalter Beim Ausschalten der Heizungsanlage durch den Hauptschalter werden das Vitogate 300 und die Vitotronic Regelung ausgeschaltet. Zum BACnet- oder Modbus-Leitsystem werden keine Daten übertragen. +24 V GND 24 V DC 100-240 V AC GNYE Abb. -
Seite 15: Netzanschluss Unabhängig Vom Hauptschalter
Montageablauf Netzanschluss (Fortsetzung) Netzanschluss unabhängig vom Hauptschalter Beim Ausschalten der Heizungsanlage durch den Hauptschalter bleibt das Vitogate 300 in Betrieb. Die Vitotronic Regelung wird ausgeschaltet. Zum BACnet- oder Modbus-System werden keine Daten übertragen. +24 V GND 24 V DC 100-240 V AC GNYE Abb. -
Seite 16: Inbetriebnahme Und Einre
Inbetriebnahme und Einregulierung Anzeige- und Bedienelemente LON-Status Blinkt grün: Teilnehmer-Check läuft. Blinkt gelb: Gerät empfängt Daten. Blinkt gelb: Gerät sendet Daten. Power Leuchtet grün: Power ON, Betriebsspan- nung vorhanden Status Status-Anzeige: Rot, Grün, Orange Bedeutung: Siehe folgende Tabelle Term Reset Reset-Taster zum Wiederherstellen des BIAS BIAS... -
Seite 17: Lon-Teilnehmerliste Aktualisieren
Vitotronic 300 Vitotronic 200-H Vitogate 300 Regelung ist Fehlermanager Regelung ist nicht Fehlermanager. Gerät ist Fehlermanager. Parameter/Codierung „79:1“ in Codierung „79:0“ Gruppe „Allgemein“ Viessmann Anlagennummer Viessmann Anlagennummer — Parameter/Codierung „98:1“ in Codierung „98:1“ Gruppe „Allgemein“ Fehlerüberwachung LON-Teilneh- Fehlerüberwachung LON-Teilneh- —... -
Seite 18: Verbindung Mit Dem Vitogate 300 Konfigurations-Webserver Herstellen
Inbetriebnahme und Einregulierung Vitogate in Betrieb nehmen (Fortsetzung) Verbindung mit dem Vitogate 300 Konfigurations-Webserver herstellen Falls der DHCP-Server aktiviert ist, wird dem Compu- Falls eine statische IP-Adresse verwendet werden soll, ter meist automatisch eine IP-Adresse zugeteilt. folgende Einstellungen am Computer vornehmen: ■... -
Seite 19: Werkseitige Grundeinstellung Wiederherstellen
Inbetriebnahme und Einregulierung Funktionen des Reset-Tasters (Fortsetzung) Reset-Taster des Vitogate 300 für min. 10 s gedrückt halten, aber nicht länger als 15 s. Während der Reset-Taster gedrückt wird, blinkt die Status-LED grün. Solange der DHCP-Server aktiviert ist, blinkt die Status-LED abwechselnd rot und grün. Bis zum nächsten Neustart (siehe Kapitel „Vitogate 300 neu starten“) ist der DHCP-Server aktiviert. -
Seite 20: Technische Daten
Technische Daten Technische Daten Vitogate 300, Typ BN/MB Netzspannung V /~ 12 bis 24 Stromaufnahme Max. 320 Nennleistung Max. 3,85 Frequenzbereich 47 bis 63 Zulässige Umgebungstemperatur Betrieb °C 0 bis 45 ■ Transport und Lagerung °C 10 bis +65 − ■... -
Seite 21: Anhang
Anhang Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 22: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die Konformitätserklärung ist mit Hilfe der Herstell-Nr. unter folgender Internetadresse zu finden: DE: www.viessmann.de/eu-conformity... -
Seite 23: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anschluss..............11 Nennfrequenz.............20 Anzeigeelemente............16 Nennspannung............20 Ausgangsspannung........... 20 Nennstrom..............20 Ausgangsstrom............20 Netzanschluss – Richtlinien..............13 – Über Hauptschalter..........14 BACnet..............7, 11 – Unabhängig von Hauptschalter.......15 Bedienelemente............16 – Vorschriften............. 13 Bestimmungsgemäße Verwendung......7 Netzteil – Ausgangsspannung..........20 – Ausgangsstrom............20 Fehlermanager............17 –... - Seite 24 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
