Multifunktionsgriff AMATRON 3

Multifunktionsgriff AMATRON 3
6
6.1

Anbau

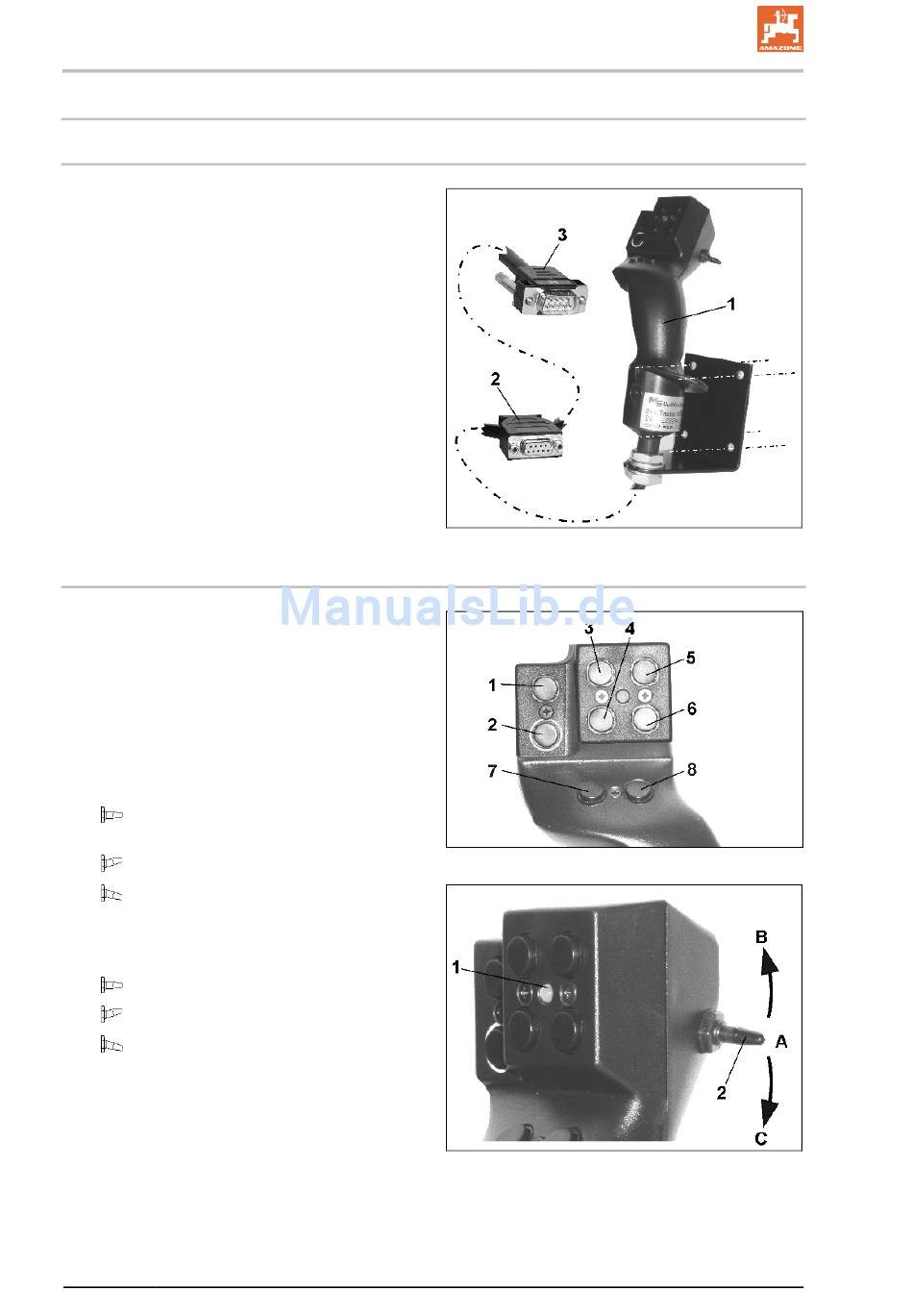

Der Multifunktionsgriff (Fig. 110/1) wird mit 4
Schrauben griffgünstig in der Traktorkabine be-
festigt.
Zum Anschluss den Stecker der Grundausrüs-
tung in die 9 polige Sub-D-Buchse des Multifunk-
tionsgriffes (Fig. 110/2) stecken.
Den Stecker (Fig. 110/3) des Multifunktionsgriffes
in die Sub-D-Buchse des AMATRON 3 ste-
cken.
6.2

Funktion

Der Multifunktionsgriff hat nur Funktion im Ar-
beitsmenü des Bedienterminals. Er ermöglicht
eine Blindbedienung der Maschine im Einsatz auf
dem Feld.
Zur Bedienung der Maschine hat der Multifunkti-
onsgriff (Fig. 111) 8 Tasten (1 - 8) zur Verfügung.
Weiterhin kann mittels Schalter (Fig. 112/2) die
Belegung der Tasten 3-fach verändert werden.
Der Schalter befindet sich standardmäßig in
• Mittelstellung (Fig. 112/A) und kann
nach
• oben (Fig. 112/B) oder
• unten (Fig. 112/C) betätigt werden
Die Stellung des Schalters wird durch eine LED-
Leuchte (Fig. 112/1) angezeigt.
• LED-Anzeige gelb
• LED-Anzeige rot
• LED-Anzeige grün
92
Fig. 110
Fig. 111
Fig. 112
