Amazone Multifunktionsgriff AMAPILOT Betriebsanleitung

Amazone Multifunktionsgriff AMAPILOT Betriebsanleitung

Für feldspritzen
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

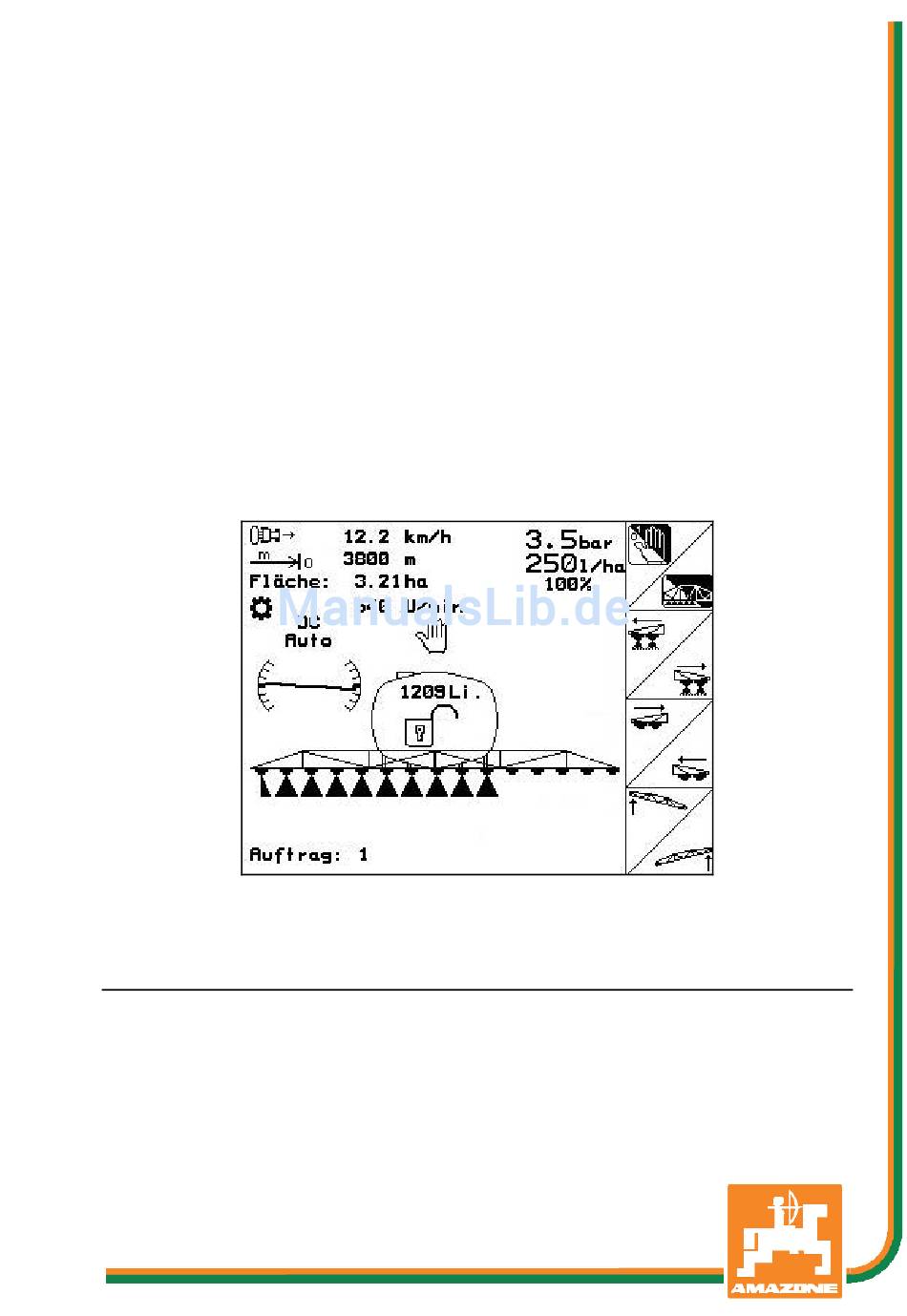

Betriebsanleitung
AMAZONE
Software AMABUS für Feldspritzen
Multifunktionsgriff AMAPILOT
Multifunktionsgriff AMATRON 3
Teilbreiten-Schaltkasten AMACLICK
Lesen und beachten Sie diese
MG4542
Betriebsanleitung vor der
BAG0117.1 02.14
ersten Inbetriebnahme!
Printed in Germany
Für künftige Verwendung
aufbewahren!
de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Amazone Multifunktionsgriff AMAPILOT

  • Seite 1 Betriebsanleitung AMAZONE Software AMABUS für Feldspritzen Multifunktionsgriff AMAPILOT Multifunktionsgriff AMATRON 3 Teilbreiten-Schaltkasten AMACLICK Lesen und beachten Sie diese MG4542 Betriebsanleitung vor der BAG0117.1 02.14 ersten Inbetriebnahme! Printed in Germany Für künftige Verwendung aufbewahren!

  • Seite 2: Es Darf Nicht

    ES DARF NICHT unbequem und überflüssig erscheinen, die Ge- brauchs-Anweisung zu lesen und sich danach zu- richten; denn es genügt nicht, von anderen zu hö- ren und zu sehen, dass eine Maschine gut sei, sie daraufhin zu kaufen und zu glauben, es gehe nun alles von selbst.
  • Seite 3 Fax.: + 49 (0) 5405 501-234 E-mail: amazone@amazone.de Ersatzteil-Bestellung Ersatzteillisten finden Sie frei zugänglich im Ersatzteil-Portal unter www.amazone.de. Bestellungen richten Sie bitte an Ihren AMAZONE Fachhändler. Formales zur Betriebsanleitung Dokumenten-Nummer: MG4542 Erstelldatum: 02.14  Copyright AMAZONEN-WERKE H. DREYER GmbH & Co. KG, 2014 Alle Rechte vorbehalten.
  • Seite 4 Betriebsanleitung zu gestalten. Senden Sie uns ihre Vorschläge bitte per Fax. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D-49202 Hasbergen Tel.: + 49 (0) 5405 50 1-0 Fax.: + 49 (0) 5405 501-234 E-mail: amazone@amazone.de Software AMABUS BAG0117.1 02.14...

  • Seite 5: Inhaltsverzeichnis

    Benutzerhinweise Benutzerhinweise ..................7 Zweck des Dokumentes ......................7 Ortsangaben in der Betriebsanleitung ..................7 Verwendete Darstellungen ....................... 7 Allgemeine Sicherheitshinweise ..............8 Darstellung von Sicherheits-Symbolen ..................8 Produktbeschreibung .................. 9 Eingaben am AMATRON 3 ..................... 10 Softwarestand ........................10 Hierarchie der Software ......................
  • Seite 6 5.4.4 Vorwahlklappung ........................90 Multifunktionsgriff AMATRON 3 ............92 Anbau ............................ 92 Funktion ..........................92 Lernmenü Multifunktionsgriff ....................93 Multifunktionsgriff AmaPilot .............. 94 Teilbreiten-Schaltkasten AMACLICK ..........97 Anbau ............................ 97 Funktion ..........................97 Störung ...................... 99 Alarm ............................. 99 Stellmotor ausgefallen (Comfort-Paket UX Super) ............... 99 Ausfall des Wegsensors (Imp/100m) ..................

  • Seite 7: Benutzerhinweise

    Benutzerhinweise Benutzerhinweise Das Kapitel Benutzerhinweise liefert Informationen zum Umgang mit der Betriebsanleitung. Zweck des Dokumentes Die hier vorliegende Betriebsanleitung • beschreibt die Bedienung und die Wartung für die Maschine. • gibt wichtige Hinweise für einen sicherheitsgerechten und effi- zienten Umgang mit der Maschine. •...

  • Seite 8: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Die Kenntnis der grundlegenden Sicherheitshinweise und der Sicher- heitsvorschriften ist Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb der Maschine. Die Betriebsanleitung • immer am Einsatzort der Maschine aufbewahren! • muss jederzeit für Bediener und Wartungspersonal frei zugäng- lich sein! Darstellung von Sicherheits-Symbolen Gekennzeichnet sind Sicherheitshinweise durch das dreieckige Si-...

  • Seite 9: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Mit der AMABUS-Software und dem Bedienterminal AMAT- RON 3 können die AMAZONE -Maschinen komfortabel ange- steuert, bedient und überwacht werden. Diese Betriebsanleitung zeigt die Bedienung der Feldspritzen UF, UX, UG und Pantera mit dem AMATRON 3. Die Bedienung der Feldspritze mit dem AMATRON 3 unterschei- det sich je nach Typ der Gestängeklappung und Ausstattung der Ma-...

  • Seite 10: Eingaben Am Amatron 3

    Produktbeschreibung AMATRON 3 Eingaben am Zur Bedienung des AMATRON 3 erscheinen in dieser Betriebsanleitung die Funktionsfelder; um zu verdeutli- chen, dass die dem Funktionsfeld zugehörige Taste zu betätigen ist. Beispiel: • Funktionsfeld Beschreibung in der Betriebsanleitung: Funktion A durchführen. Aktion: Fig.

  • Seite 11: Hierarchie Der Software

    Produktbeschreibung Hierarchie der Software Hauptmenü Menü Arbeit Menü Setup • Diagnose Eingabe Menü Auftrag Menü Maschinendaten • Diagnose Ausgabe • Name • Neigungs-Verstellung / Dis- • Geschwindigkeits-Simulator tance Control kalibrieren • Notiz • Maschinen-Basisdaten • Impulse pro Liter • Sollmenge •...

  • Seite 12: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Hauptmenü Das Hauptmenü zeigt • den angewählten Maschinentyp. • die Auftrags-Nr. für den gestarteten Auftrag. • die eingegebene Sollmenge. • die Impulse pro Liter des 1. Durchflussmes- sers. • die Behältergröße für den Spritzbrühe- Behälter in Liter. • die eingegebene Arbeitsbreite für das Spritz-Gestänge in [m].

  • Seite 13: Menü Auftrag

    Inbetriebnahme Menü Auftrag Im Hauptmenü Auftrag wählen! Im Menü Auftrag • können Sie die einzelnen Aufträge anlegen und starten bzw. fortsetzen. • können Sie die gespeicherten Auftragsdaten aufrufen. Speichern lassen sich maximal 20 Aufträge (Auftrags-Nr. 1 bis 20). Beim Starten bzw. Fortsetzen eines Auftrages wird der aktuelle Auftrag automatisch beendet und gespeichert.

  • Seite 14: Externer Auftrag

    Inbetriebnahme Gedrückte Shift-Taste (Fig. 6): • Auftrag vorblättern. • Auftrag zurückblättern. Fig. 6 4.2.2 Externer Auftrag Über einen PDA-Rechner kann ein externer Auf- trag an den AMATRON 3 übergeben und gestartet werden. Dieser Auftrag erhält immer die Auftragsnummer Die Datenübertragung erfolgt über die serielle Schnittstelle.

  • Seite 15: Menü Maschinendaten

    Inbetriebnahme Menü Maschinendaten Im Hauptmenü Maschinendaten wählen! Die Maschinendaten sind bereits werkseitig in den AMATRON 3 eingegeben. Im Menü Maschinendaten müssen Sie vor der Erst-Inbetriebnahme die maschinenspezifischen Daten bzw. Einstellungen kontrollieren und bei Bedarf korrigieren (Einstellungen anpassen /Kalibrierung durchführen). Seite eins (Fig.
  • Seite 16 Inbetriebnahme • Eingabe der Füllstands- Alarmgrenze. → Im Spritzbetrieb ertönt ein Alarmsignal, wenn der Füllstand im Spritzbrühebehälter unter die Füllstands-Alarmgrenze sinkt. • Anfahrrampe konfigurieren (siehe Seite 31). Fig. 10 Seite drei (Fig. 11) • Eingabe für den Mengenschritt. Ge- ben Sie den gewünschten Mengenschritt ein (hier 10 %).
  • Seite 17 Inbetriebnahme Seite vier (Fig. 12) • Streckenzähler ein/aus. Zum Auffinden der Fahrgassen wird die zurückgelegte Strecke im Vorgewende an- gezeigt. Der Streckenzähler beginnt mit der Streckenaufzeichnung sobald „Spritzen“ ausgeschaltet ist. • Auto Lift ein-/ausschalten. Fig. 12 Auto Lift hebt vor dem Wenden das Gestänge auf die eingegebene Höhe an.
  • Seite 18 Inbetriebnahme Seite fünf (Fig. 14) Option für UX Super und Pantera. • Ein-/Ausschalten der Aufwandmen- generhöhung zum Ausbringen von Flüs- sigdünger. • Nur UX: Eingabe der Pumpensoll- drehzahl (siehe Seite 32). Fig. 14 • DC-Modus eingeben. DistanceControl arbeitet mit Neigungsver- stellung oder Gestänge anwinkeln.

  • Seite 19: Neigungs-Verstellung Kalibrieren (Maschinendaten )

    Inbetriebnahme 4.3.1 Neigungs-Verstellung kalibrieren (Maschinendaten Voraussetzung für das einwandfreie Funktionieren der elektri- schen bzw. hydraulischen Neigungs-Verstellung ist eine korrekt durchgeführte Kalibrierung der Neigungs-Verstellung (Neigungs- Kalibrierung). Nehmen Sie eine Neigungs-Kalibrierung vor • bei der Erst-Inbetriebnahme • bei Abweichungen von der im Display angezeigten waagerech- ten Spritz-Gestänge-Ausrichtung und der tatsächlichen Spritz- Gestänge-Ausrichtung.

  • Seite 20: Distancecontrol Kalibrieren (Maschinendaten )

    Inbetriebnahme 4.3.2 DistanceControl kalibrieren (Maschinendaten Voraussetzung für das einwandfreie Funktionieren des Dis- tanceControl ist eine korrekt durchgeführte Kalibrierung Nehmen Sie eine Kalibrierung vor • bei der Erst-Inbetriebnahme. • einmal pro Saison. Vor dem Kalibrieren des DistanceControl ist darauf zu achten, das der Untergrund eben ist und keine Neigung aufweist, sich keine Vertie- fungen unter den Ultraschalsensoren befinden, die Oberfläche des Untergrundes nicht zu glatt ist (z.B.
  • Seite 21 Inbetriebnahme • Manuelle Kalibrierung vornehmen manuelle Kalibrierung starten. 2. Linken Gestängeausleger mit der Hand herunterdrücken, bis sich das Ende ca. 40cm über dem Boden befindet. Diese Po- sition ca. 5.Sekunden halten. → Der AMATRON 3 teilt über einen Sig- nalton mit, dass er die Position erkannt hat. 3.

  • Seite 22: Impulse Pro Liter (Maschinendaten )

    Inbetriebnahme 4.3.3 Impulse pro Liter (Maschinendaten • Der AMATRON 3 benötigt den Kalibrierwert "Impulse pro Liter" für den Durchflussmesser / Rückflussmesser ο zur Ermittlung und Regelung der Aufwandmenge [l/ha]. ο zur Ermittlung der Tages- und Gesamtmenge der ausge- brachten Spritzbrühe [l]. •...

  • Seite 23: Impulse Pro Liter Ermitteln - Durchflussmesser 1

    Inbetriebnahme 4.3.3.1 Impulse pro Liter ermitteln – Durchflussmesser 1 • DFM 1 – Durchflussmesser • DFM 2 - Rückflussmesser • DFM 3 – Durchflussmesser High-Flow 1. Befüllen Sie den Spritzbrühe-Behälter mit klarem Wasser (ca. 1000 l) bis zu einer beidseitig am Spritzbrühe-Behälter ange- brachten Füllmarkierung.

  • Seite 24: Rückflussmesser Mit Dem Durchflussmesser Abgleichen

    Inbetriebnahme 4.3.3.2 Rückflussmesser mit dem Durchflussmesser abgleichen in Menü "Abgleichen Durchfluss- messer 2" wechseln. Fig. 22 2. Befüllen Sie den Spritzbrühe-Behälter mit klarem Wasser (ca. 1000 l) bis zu einer beidseitig am Spritzbrühe-Behälter ange- brachten Füllmarkierung. 3. Zapfwelle einschalten und die Pumpe mit Betriebsdrehzahl (z.B.

  • Seite 25: Impulse Pro Liter Manuell Eingeben - Rückflussmesser

    Inbetriebnahme 4.3.3.3 Impulse pro Liter manuell eingeben - Rückflussmesser Impulse für Durchflussmesser 2 eingeben. Eingabe bestätigen. Fig. 25 4.3.3.4 Impulse pro Liter ermitteln – Durchflussmesser 3 Zur Ermittlung der Impulse pro Liter für den DFM 3 muss der DFM 3 an die Position im Flüssigkeitskreislaufes des DFM 2 montiert wer- den.

  • Seite 26: Zapfwellen-Soll-Drehzahl (Maschinendaten )

    Inbetriebnahme 4.3.4 Zapfwellen-Soll-Drehzahl (Maschinendaten • Speichern lassen sich für 3 Traktoren ο die Zapfwellen-Soll-Drehzahlen. ο die Impulse pro Zapfwellen-Umdrehung. • Bei der Auswahl eines gespeicherten Traktors werden gleichzei- tig die entsprechenden Werte für die Zapfwellen-Soll-Drehzahl und die Impulse pro 100m übernommen. •...

  • Seite 27: Impulse Pro Zapfwellenumdrehung Für Verschiedene Traktoren Speichern

    Inbetriebnahme 4.3.4.2 Impulse pro Zapfwellenumdrehung für verschiedene Traktoren speichern Menü Speicher wählen. Fig. 27 Traktor auswählen (Fig. 28/1). Impulse pro Umdrehung für die Zapfwelle eingeben. Eingabe bestätigen. Traktornamen für den ange- wählten Traktor ändern. Fig. 28 4.3.4.3 Alarmgrenze für Zapfwellensolldrehzahl speichern Beim Spritzbetrieb ertönt ein Alarmsignal, wenn die aktuelle Zapfwel- lendrehzahl die Alarmgrenze der eingegebenen Zapfwellensolldreh- zahl über- oder unterschreitet.

  • Seite 28: Impulse Pro 100M (Maschinendaten )

    Inbetriebnahme 4.3.5 Impulse pro 100m (Maschinendaten • Der AMATRON 3 benötigt den Kalibrierwert "Impulse pro 100m" zur Ermittlung ο der tatsächlichen Fahrgeschwindigkeit [km/h]. ο der zurückgelegten Wegstrecke [m] für den aktuellen Auf- trag. ο der bearbeiteten Fläche. • Sie können den Kalibrierwert "Impulse pro 100m" manuell in den AMATRON 3 eingeben, wenn der Kalibrierwert exakt be- kannt ist.

  • Seite 29: Impulse Pro 100M Manuell Eingeben

    Inbetriebnahme 4.3.5.1 Impulse pro 100m manuell eingeben Eingabe Impulse pro 100m. Eingabe bestätigen. Fig. 30 4.3.5.2 Impulse pro 100m über eine Kalibrierfahrt ermitteln 1. Auf dem Feld eine Mess-Strecke von exakt 100m abmessen. 2. Markieren Sie Anfangs- und Endpunkt (Fig. 31).

  • Seite 30: Impulse Pro 100M Für Verschiedene Traktoren Speichern

    Inbetriebnahme 4.3.5.3 Impulse pro 100m für verschiedene Traktoren speichern Traktor auswählen. Traktornamen eingeben. Impulse pro 100m für diesen Traktor eingeben. Eingabe bestätigen. Fig. 33 4.3.6 Teilbreiten permanent ein- / ausschalten (Maschinendaten 1. Wählen Sie die gewünschte Teilbreite, die Sie ein- oder ausschalten wollen. Auswahl übernehmen.

  • Seite 31: Anfahrrampe Konfigurieren

    Inbetriebnahme 4.3.7 Anfahrrampe konfigurieren Die Anfahrrampe vermeidet eine Unterdosierung beim Anfahren. Bis zum Ablauf der Zeitvorgabe wird die Dosie- rung entsprechend der simulierten Anfahrge- schwindigkeit ausgebracht. Danach regelt die geschwindigkeitsabhängige Spritzmengenrege- lung. Mit Erreichen der eingegebenen Geschwindigkeit oder Überschreiten der simulierten Geschwin- digkeit startet die Mengenregelung.

  • Seite 32: Trailtron - Kalibrierung Durchführen (Maschinendaten )

    Inbetriebnahme 4.3.8 TrailTron - Kalibrierung durchführen (Maschinendaten Mittelstellung anfahren. Nachlauf-Lenk-Achse/-Deichsel so ausrich- ten, dass die Räder der Anhängespritze exakt in der Traktorspur laufen. Mittelstellung festlegen. Rechtsanschlag anfahren. Die Nach- lauf-Lenk-Achse/-Deichsel fährt gegen den Anschlag. Fig. 37 Rechtsanschlag festlegen. Linksanschlag anfahren. Die Nach- lauf-Lenk-Achse/-Deichsel fährt gegen den Anschlag.

  • Seite 33: Menü Setup

    Inbetriebnahme Menü Setup Im Hauptmenü Setup wählen und mit bestätigen! Die Einstellungen im Menü Setup sind Werkstattarbeiten und dürfen ausschließlich vom qualifizierten Fachpersonal durchgeführt werden! Seite 1 (Fig. 39) Die erste Seite zeigt die Gesamtdaten seit Inbe- triebnahme für die ο...
  • Seite 34 Inbetriebnahme Seite 2 (Fig. 40) • Maschinenrechner auf Werkseinstel- lung zurücksetzen. Alle eingegebenen und aufgelaufenen Daten (Aufträge, Maschi- nendaten, Kalibrierwerte, Setup-Daten) ge- hen verloren. Notieren Sie sich • Impulse pro Liter • Impulse pro 100m Fig. 40 • Impulse pro Zapfwellenumdre- hung •...

  • Seite 35: Maschinen-Basisdaten Eingeben

    Inbetriebnahme 4.4.1 Maschinen-Basisdaten eingeben Seite 1 (Fig. 41): • Maschinentyp auswählen. • Gestänge-Klappung auswählen. • Fronttank FT1001 Mindestinhalt in % vom Hecktank (20%, 30%, 40%) Der Mindestinhalt gibt an, wie weit beim Fig. 41 Spritzen der Hecktang entleert wird, bevor von dem Fronttank Brühe in den Hecktank gepumpt wird.
  • Seite 36 Inbetriebnahme Seite 3 (Fig. 43): • Wert für die Druckregelkonstante eingeben (Standardwert: 10.0). • Ein- / Ausschalten der Randdüsen (Grenzdüse / Enddüse / Zusatzdüse, Opti- on). • Ein- / Ausschalten der Schaummar- Fig. 43 kierung (Option). • Randdüsen konfigurieren (Option, siehe Seite 42).
  • Seite 37 Inbetriebnahme Nur für UX: Seite 5 (Fig. 45): • Hydropneumatische Federung konfi- gurieren, siehe Seite 42. • Ein- / Ausschalten der TrailTron- Steuerung (Option). • TrailTron konfigurieren auf, siehe Fig. 45 Seite 38. Seite 6 (Fig. 46): • Ein- / Ausschalten Ölspeicher Einschalten nur für Profi LS (Hydrauliksys- tem Load-Sensing) •...

  • Seite 38: Trailtron Konfigurieren (Basisdaten )

    Inbetriebnahme 4.4.1.1 TrailTron konfigurieren (Basisdaten • Vor dem Konfigurieren des TrailTron sind die Impulse/100 m zu ermitteln, siehe Seite 28. • UX: Drosseln für die Lenkzylinder ganz aufdrehen. Nachher Drosseln wieder korrekt einstellen. Um die Achsschenkellenkung korrekt zu kalibrieren, zuerst mit dem N-Faktor den korrekten Zeitpunkt zum Einlenken ermitteln und dann die Intensität der Lenkung über den Regelfaktor bestimmen.

  • Seite 39: Füllstandsmelder Konfigurieren (Setup )

    Inbetriebnahme 4.4.1.2 Füllstandsmelder konfigurieren (Setup • Ein- (Füllstandsmelder vorhanden) / Ausschalten (kein Füllstandsmelder) der Ausrüstung "Füllstandsmelder". → Bei defektem Füllstandsmelder: Füll- standsmelder ausschalten. • Füllstandsmelder kalibrieren aus- wählen, (siehe Seite 39). • Die Füllstandskurve kann anhand mehrerer Messungen erlernt werden. Fig.
  • Seite 40 Inbetriebnahme Füllstandskurve eingeben Messpunkt anwählen. Wert für Füllstand eingeben. Wert für Spannung eingeben. 4. Um die Füllstandskurve vollständig einzu- geben, müssen alle Messpunkte nach Punkt 1 bis 3 eingegeben werden. 5. Nach der Eingabe der Füllstandskurve ist Fig. 53 der Füllstandsmelder zu kalibrieren. Das Menü...

  • Seite 41: Düsen Pro Teilbreite Eingeben (Setup )

    Inbetriebnahme 4.4.1.3 Düsen pro Teilbreite eingeben (Setup Die Nummerierung der Teilbreiten für die Spritzleitung erfolgt in Fahrtrichtung gesehen von links außen nach rechts außen,.siehe Fig. Fig. 54 1. Wählen Sie die gewünschte Teilbreite. Eingabe übernehmen. → Das Display wechselt in die Eingabe "Bitte die Anzahl der Düsen für Teilbreite 1 einge- ben".

  • Seite 42: Randdüsen Konfigurieren (Setup )

    Inbetriebnahme 4.4.1.5 Randdüsen konfigurieren (Setup • Randdüse: ο bis zu drei Enddüsen abschalten. Ar- beitsbreitenreduzierung um je 0,5 m. ο äußere Zusatzdüse zuschalten. Ar- beitsbreitenerhöhung um 0,5 m je Aus- leger. ο Grenzdüse ein-, äußere Düse aus- schalten. Kein Einfluss auf die Arbeits- breite.
  • Seite 43 Inbetriebnahme Komfortpaket mit / ohne Rührdruckregelung kalibrieren Das Kalibrieren des Saughahns ist nötig, falls der Elektromotor den Saughahn nicht auf die korrekte Position verfährt. • Saughahnpositionen kalibrieren. Saughahn in Position Spritzen fahren. Position Spritzen festlegen. Saughahn in Position Saugen fahren. Fig.

  • Seite 44: Hydropneumatische Federung Konfigurieren (Setup )

    Inbetriebnahme 4.4.1.7 Hydropneumatische Federung konfigurieren (Setup • Hydropneumatische Federung Ein-/ Ausschalten. • Hydropneumatische Federung kalibrieren. • Sollwert für Hydropneumatische Federung eingeben. Standard-Wert: 80%. Dieser Wert gibt die Maschinenhöhe als Prozentbetrag an, die bei wechselndem Behälterinhalt eingehalten werden soll. Fig. 61 Hydropneumatische Federung kalibrieren obere Position anfahren.

  • Seite 45: Einsatz Auf Dem Feld

    Einsatz auf dem Feld Einsatz auf dem Feld VORSICHT Während der Fahrt zum Feld und auf öffentlichen Straßen ist der AMATRON 3 immer ausgeschaltet zu halten! → Unfallgefahr durch Fehlbedienung! WARNUNG TrailTron – Achse/- Deichsel bei Transportfahrten in Mittelstel- lung halten. TrailTron - Deichsel mit Kugelhahn sichern. →...

  • Seite 46: Anzeige Menü Arbeit

    Einsatz auf dem Feld Anzeige Menü Arbeit Shift-Taste belegt Shift Geschwindigkeit 8.5 km/h Verbleibende Strecke 6.4 bar Spritzdruck 2354 m bis Behälter leer Behandelte Fläche Sollmenge (eingege- 250 l/ha 23.65 ha Fläche (Tageszähler) bene Aufwandmenge) Zapfwellendrehzahl Aufwandmenge in % 100% 540 U/min Drehzahl (hydrauli- 540U/min...

  • Seite 47: Funktionen Im Menü Arbeit

    Einsatz auf dem Feld Funktionen im Menü Arbeit 5.3.1 Spritzen ein- / ausschalten Spritzen einschalten / Spritzen ausschalten • Spritzen eingeschaltet: Spritzflüssigkeit wird über die Spritzdüsen ausgebracht. • Spritzen ausgeschaltet: Es wird keine Spritzflüssigkeit ausgebracht. Anzeige im Arbeitsmenü: Fig. 63/... (1) Spritzen ausgeschaltet.

  • Seite 48: Spritzbrühe-Behälter Mit Wasser Befüllen

    Einsatz auf dem Feld 5.3.3 Spritzbrühe-Behälter mit Wasser befüllen Spritzbrühe-Behälter nachfüllen • Mit dem angezeigten Füllstand nach dem Befüllen berechnet der AMATRON 3 die verbleibende Wegstrecke, die sich mit der neuen Behälter-Füllung bespritzen lässt. • Ermitteln Sie die exakte Wasser-Einfüllmenge. Maschine mit Meldegrenze Füllstand: •...

  • Seite 49: Ohne Füllstandsmelder

    Einsatz auf dem Feld 5.3.3.2 Ohne Füllstandsmelder Menü Befüllen aufrufen (Fig. 65). 2. Befüllen Sie den Spritzbrühe-Behälter. 3. Lesen Sie den aktuellen Füllstand an der Füllstands-Anzeige ab. 4. Geben Sie den Wert für den aktuellen Füll- stand ein. Eingabe bestätigen. Fig.

  • Seite 50: Automatischer Befüllstopp Bei Befüllung Über Druckanschluss

    Einsatz auf dem Feld GEFAHR Der Zusatzinjektor darf nicht eingeschaltet werden, da sonst der automatische Be- füllstopp nicht funktioniert. 5.3.3.4 Automatischer Befüllstopp bei Befüllung über Druckanschluss Befüllen über Druckanschluss: Menü Befüllen aufrufen (Fig. 69). 2. Geben Sie die Meldegrenze für den maxi- mal nachzufüllenden Spritzbrühe-Füllstand ein.

  • Seite 51: Trailtron Nachlauf-Achse/-Deichsel

    Einsatz auf dem Feld 5.3.4 TrailTron Nachlauf-Achse/-Deichsel Automatik / Handbetrieb GEFAHR Verboten mit eingeschaltetem TrailTron ist: • Rangieren • Straßenfahrt Unfallgefahr durch Umkippen der Maschine! GEFAHR Kippgefahr für die Maschine bei eingeschlagener Lenkdeichsel; insbesondere auf stark unebenem Gelände oder in Hanglagen! Bei beladener oder teilbeladener Maschine mit Nachlauf- Lenkdeichsel besteht Kippgefahr beim Wendemanöver am Vor- gewende mit hoher Fahrgeschwindigkeit infolge der Verlagerung...
  • Seite 52 Einsatz auf dem Feld • Bei eingeschaltetem Automatik-Betrieb erscheint das Symbol "Auto" im Display. Der Maschinenrechner übernimmt den spur- getreuen Nachlauf der Maschine. • Bei eingeschaltetem Handbetrieb erscheint das Symbol • solange betätigen, bis die Reifen der Maschine wieder exakt in der Traktorspur laufen (im Handbetrieb oder Au- tomatikbetrieb).
  • Seite 53 Einsatz auf dem Feld Transportfahrten GEFAHR Zu Transportfahrten die Lenkdeichsel/ Lenkachse in Transport- stellung bringen! Andernfalls besteht Unfallgefahr durch Umkippen der Maschine! 1. Lenkdeichsel / Lenkachse in Mittelstellung bringen (Lenkdeichsel /Räder fluchten mit Maschine). Hierzu am AMATRON 3: TrailTron in Handbetrieb neh- men.

  • Seite 54: Distancecontrol

    Einsatz auf dem Feld 5.3.5 DistanceControl Automatik / Handbetrieb • Bei eingeschaltetem Automatikbetrieb erscheint das Symbol "Auto" (Fig. 73/1) im Display. Der Maschinenrechner übernimmt die Regelung des Abstandes Spritzdüse - Bestand. Vorher Sollabstand Spritzdüse – Bestand festlegen: Sollabstand Spritzdüse im Bestand wie gewünscht einstellen.

  • Seite 55: Autolift

    Einsatz auf dem Feld 5.3.6 Autolift Autolift übernimmt das Anheben des Gestänges im Vorgewende und das Absenken des Gestänges nach dem Wenden. Dieses wird gesteuert über das Spritzen ein- und ausschalten. Gestängehöhen im Einsatz und Vorgewende einstellen Sollabstand Spritzdüse im Bestand wie gewünscht einstellen.
  • Seite 56 Einsatz auf dem Feld Einzelne Teilbreiten permanent ausschalten: Ist die Funktion "selektieren einzelner Teilbrei- ten" eingeschaltet, erscheint im Menü Arbeit zusätzlich ein waagerechter Balken unterhalb einer Teilbreite. Die mit dem waagerechten Bal- Fig. 75 ken kennzeichnete Teilbreite (hier ausgeschaltet) lässt sich über die Taste beliebig ein- und ausschalten, z.B.

  • Seite 57: Wahlfunktionsfeld (Vorwahlklappung)

    Einsatz auf dem Feld 5.3.8 Wahlfunktionsfeld (Vorwahlklappung) Vorwahl • Neigungsverstellung oder • Gestänge klappen. Die Vorwahl wird im Arbeitsmenü (Fig. 77) angezeigt! Die Funktionen werden über das Traktor-Steuergerät ausgeführt! Klappvorgang: Siehe Betriebsanleitung Feldspritze! 5.3.9 Gestänge einseitig klappen mit Vorwahlklappung Gestänge rechts klappen. Gestänge links klappen.

  • Seite 58: Gestängehöhe Einstellen (Profi-Klappung)

    Einsatz auf dem Feld 5.3.10 Gestängehöhe einstellen (Profi-Klappung) Gestänge anheben, absenken • Zur Einstellung des Abstands von Spritzdüse zu Bestand. • Zum Klappen des Gestänges. 5.3.11 Schwingungsausgleich ver- / entriegeln (Profi-Klappung) Schwingungsausgleich entriegelt → beim Spritzen Schwingungsausgleich verriegelt → beim Klappen des Gestänges. →...

  • Seite 59: Gestänge Klappen (Profi-Klappung)

    Einsatz auf dem Feld 5.3.12 Gestänge klappen (Profi-Klappung) Gestänge beidseitig ausklappen / einklappen Das Gestänge klappen ist nur bei Fahrgeschwindigkeit kleiner 1 km/h möglich. Feldspritzen ohne Profi-Klappung: Siehe Betriebsanleitung Feldsprit- • Das Ausklappen erfolgt nicht immer symmetrisch. • Die jeweiligen Hydraulikzylinder arretieren das Spritz-Gestänge in Arbeitsstellung.
  • Seite 60 Einsatz auf dem Feld Super L-Gestänge einklappen Gestänge anheben (ca. 2 m), so dass beim kompletten Einklappen das Gestänge sicher über die Kotflügel an den Spritzbehälter klappt. Gestänge waagerecht ausrichten! Schwingungsausgleich verriegeln. Automatisches Verriegeln des Schwingungsausgleichs beim beidsei- tigen Einklappen kann im Menü Maschinendaten eingestellt werden. Gestänge bis in Endlage abwinkeln.
  • Seite 61 Einsatz auf dem Feld Super-S-Gestänge einklappen Gestänge anheben (ca. 1 m). Gestänge waagerecht ausrichten! Schwingungsausgleich verriegeln. Automatisches Verriegeln des Schwingungsausgleichs beim beidsei- tigen Einklappen kann im Menü Maschinendaten eingestellt werden. Gestänge beidseitig komplett in Transportstellung ein- klappen. Gestängepakete in senkrechte Position anwinkeln. Profi II: Gestänge so lange absenken bis Transportverriegelung verriegelt.
  • Seite 62 Einsatz auf dem Feld Gestänge einseitig einklappen Gestänge einseitig ausklappen Zulässig ist das Arbeiten mit einseitig ausgeklapptem Spritz-Gestänge • nur mit verriegeltem Schwingungsausgleich. • nur, wenn der andere Seitenausleger als Paket aus der Trans- portstellung ο Super S-Gestänge: Heruntergeklappt ο Super L-Gestänge: Nach hinten quer zur Fahrtrichtung ge- klappt ist.

  • Seite 63: Seitenausleger Anwinkeln (Nur Profi-Klappung Ii)

    Einsatz auf dem Feld 5.3.13 Seitenausleger anwinkeln (nur Profi-Klappung II) Seitenausleger einseitig anwinkeln links / rechts Seitenausleger einseitig abwinkeln links / rechts Seitenausleger beidseitig an- und abwinkeln Die An- und Abwinkelung der Spritz-Gestänge-Seitenausleger dient zum An- und Abwinkeln der Seitenausleger bei sehr ungünstigen Geländeverhältnissen, wenn die Einstellmöglichkeiten der Höhen- und Neigungs-Verstellung zur Ausrichtung des Spritz-Gestänges ge- genüber der Zielfläche nicht mehr ausreichen.

  • Seite 64: Neigungsverstellung

    Einsatz auf dem Feld 5.3.14 Neigungsverstellung Neigungs-Verstellung links hoch Neigungs-Verstellung rechts hoch Parallel zum Erdboden bzw. zur Zielfläche ausrichten lässt sich das Spritz-Gestänge über die Neigungs-Verstellung bei ungünstigen Ge- ländeverhältnissen, z.B. bei unterschiedlich tiefen Spurrillen bzw. einseitigem Fahren in einer Furche. Neigungs-Verstellung kalibrieren, siehe Seite 19.

  • Seite 65: Schaummarkierung

    Einsatz auf dem Feld ein weiteres Mal betätigen und die hydraulische Neigungs-Verstellung spiegelt die zuvor angewendete Spritzgestänge- Neigung. → Im Display zeigt das Symbol Neigungs- Verstellung (Fig. 81/1) die gespiegelte Spritz-Gestänge-Neigung. Jetzt ist die rech- Fig. 81 te Spritz-Gestänge-Seite angehoben. Beim Spiegeln der Neigungs-Verstellung wird ein Vorsteuern des TrailTron aus Sicherheitsgründen automatisch aufgehoben.

  • Seite 66: Grenzdüsen, Enddüsen Oder Zusatzdüsen

    Einsatz auf dem Feld 5.3.16 Grenzdüsen, Enddüsen oder Zusatzdüsen Randdüsen rechts einschalten / ausschalten Randdüsen links einschalten / ausschalten Anzeige im Arbeitsmenü: Fig. 83/1,2: • Randdüse eingeschaltet. • Enddüsen ausgeschaltet. Fig. 83 Fig. 84/1,2: • Zusatzdüse eingeschaltet. Fig. 84 Software AMABUS BAG0117.1 02.14...

  • Seite 67: Hydropneumatische Federung Ux Super (Option), Pantera

    Einsatz auf dem Feld 5.3.17 Hydropneumatische Federung UX Super (Option Pantera Handbetrieb, Automatik Maschine im Handbetrieb absenken Maschine im Handbetrieb anheben Bei eingeschaltetem Automatik-Betrieb Auto regelt der AMAT- RON 3 die Fahrhöhe der Feldspritze unabhängig vom Behälterinhalt auf den im Setup eingestellten Wert! Im Handbetrieb kann die Maschine abgesenkt oder angehoben werden.

  • Seite 68: Comfort-Paket Ux Super (Option), Pantera

    Einsatz auf dem Feld 5.3.18 Comfort-Paket UX Super (Option Pantera Menü Comfort-Paket aufrufen! Umschaltung Spritzen / Spülen Verdünnen der Spritzbrühe Reinigen ein-/ ausschalten Rührwerk automatisch / manuell Rührwerkintensität erhöhen Rührwerkintensität absenken Spritzen ein-/ ausschalten (Shift-Taste betätigen) Befüllen des Spritzbrühebehälters über Comfort-Paket, siehe Seite 49.

  • Seite 69: 5.3.18.1 Verdünnen Der Spritzbrühe Mit Spülwasser

    Einsatz auf dem Feld Das Comfort-Paket ermöglicht ein Schalten der Saugseite über • den AMATRON 3, • den Taster am Bedienfeld (Fig. 86/1). Fernbedienbare Einstellungen: • Spritzen (Position A) • Spülen / Verdünnen (Position B) • Befüllen über Saugkupplung (Position C, nur im Menü...
  • Seite 70 Einsatz auf dem Feld Maschinen ohne DUS: Spritzen einschalten. → Spritzleitungen und Düsen werden mit Spülwasser gereinigt. Spritzen ausschalten. 4. Pumpenantrieb ausschalten. Saugseite wieder auf Spritzen schal- ten. • Behälter, Rührwerke sind nicht gereinigt! Fig. 89 • Brühekonzentration im Behälter ist un- verändert Maschinen mit DUS: 2.

  • Seite 71: 5.3.18.3 Reinigen Der Spritze Bei Entleertem Behälter

    Einsatz auf dem Feld 5.3.18.3 Reinigen der Spritze bei entleertem Behälter Reinigen: Voraussetzung Behälterfüllstand < 1% (möglichst Behälter leer). 1. Pumpe mit 450 min antreiben. Reinigung starten. → Haupt- und Nebenrührwerk werden gespült, Behälterinnereinigung eingeschaltet. → Der Reinigungsvorgang wird automatisch beendet.

  • Seite 72: 5.3.18.4 Saugfilter Reinigen Bei Gefüllten Behälter

    Einsatz auf dem Feld 5.3.18.4 Saugfilter reinigen bei gefüllten Behälter Zum Reinigen des Saugfilters bei gefülltem Be- hälter muss das Befüllmenü aufgerufen werden! Menü Befüllen aufrufen (Fig. 93). 2. Verschlusskappe auf Saugkupplung aufset- zen. 3. Schalthahn Druckarmatur in Position (Fig. 94). 4.

  • Seite 73: 5.3.18.5 Automatische Rührwerksregelung

    Einsatz auf dem Feld 5.3.18.5 Automatische Rührwerksregelung Rührwerk auf Automatik → Die Rührintensität wird füllstandsabhängig geregelt. → Das Haupt-Rührwerk schaltet bei Unter- schreitung des Behälterinhaltes von 5% ab. Das Rührwerk schaltet nach einer Befüllung → automatisch wieder an. Fig. 95 Rührwerk auf manuell →...

  • Seite 74: Comfort-Paket Uf , Ug, Ux Special (Option)

    Einsatz auf dem Feld 5.3.19 Comfort-Paket UF , UG, UX Special (Option Menü Comfort-Paket aufrufen! Umschaltung Spritzen / Spülen Verdünnen der Spritzbrühe Reinigen ein-/ ausschalten Rührwerk automatisch / manuell Nebenrührwerk ein- / ausschalten Spritzen ein-/ ausschalten (Shift-Taste betätigen) Befüllen des Spritzbrühebehälters über Comfort-Paket, siehe Seite Software AMABUS BAG0117.1 02.14...

  • Seite 75: 5.3.19.1 Verdünnen Der Spritzbrühe Mit Spülwasser

    Einsatz auf dem Feld Das Comfort-Paket ermöglicht ein Schalten der Saugseite über den AMATRON 3. Fernbedienbare Einstellungen: • Spritzen • Spülen / Verdünnen • Befüllen über Saugkupplung (Nur im Menü Befüllen) Beachten Sie bei der Durchführung der Funktionen des Comfort-Paket auch die Betriebsanleitung der Ma- schine.

  • Seite 76: Reinigen Der Spritze Bei Gefülltem Behälter (Arbeitsunterbrechung)

    Einsatz auf dem Feld 5.3.19.2 Reinigen der Spritze bei gefülltem Behälter (Arbeitsunterbrechung) Saugseite auf Spülen schalten. → Spülwasser wird angesaugt, Rührwerke schießen. Fig. 99 Maschinen ohne DUS: Spritzen einschalten. → Spritzleitungen und Düsen werden mit Spülwasser gereinigt. Spritzen ausschalten. 4. Pumpenantrieb ausschalten. Saugseite wieder auf Spritzen schal- ten.

  • Seite 77: 5.3.19.3 Reinigen Der Spritze Bei Entleertem Behälter

    Einsatz auf dem Feld 5.3.19.3 Reinigen der Spritze bei entleertem Behälter Reinigen: Voraussetzung Behälterfüllstand < 1% (möglichst Behälter leer). 1. Pumpe mit 450 min antreiben. Reinigung starten. → Haupt- und Nebenrührwerk werden gespült, Behälterinnereinigung eingeschaltet. → Der Reinigungsvorgang wird automatisch beendet.

  • Seite 78: 5.3.19.4 Automatische Rührwerkabschaltung

    Einsatz auf dem Feld 5.3.19.4 Automatische Rührwerkabschaltung Rührwerk auf automatische Abschal- tung. → Das Rührwerk schaltet bei Unterschreitung des Behälterinhaltes von 5% ab. → Das Rührwerk schaltet nach einer Befüllung automatisch wieder an. Rührwerkabschaltung aus. Fig. 104 Das Rührwerk bleibt eingeschaltet auch →...

  • Seite 79: Fronttank Mit Flow Control

    Einsatz auf dem Feld 5.3.20 Fronttank mit Flow Control Modus Automatik / manuell Pumpen nach vorn ein- / ausschalten Pumpen nach hinten ein- / ausschalten Modus Automatik: Während des Einsatzes / Transportes die Feldspritze / Fronttank- Kombination im Modus Automatik betreiben. Funktionen des Modus Automatik: •...

  • Seite 80: 5.3.20.1 Untermenü Fronttank

    Einsatz auf dem Feld 5.3.20.1 Untermenü Fronttank Untermenü Fronttank Modus Automatik / manuell Pumpen nach vorn einschalten Pumpen nach hinten einschalten. Pumpen nach vorne / hinten ausschalten. Im Arbeitsmenü betätigen. Anzeige im AMATRON 3 -Untermenü Front- tank: Fig. 108/… (1) Füllstand beide Behälter, (2) Füllstand FT, (3) Füllstand UF.
  • Seite 81 Einsatz auf dem Feld Befüllen Der Fronttank wird befüllt über die Feldspritze UF. Hierzu das Menü Befüllen aufrufen. Der im Befüllmenü angezeigte Füll- stand gibt das Füllvolumen für beide Behälter gemeinsam an. Passen Sie vor dem gemeinsamen Befüllen von Fronttank und Feldspritze die Meldegrenze für den Füllstand an.

  • Seite 82: Tastenbelegung Arbeitsmenü / Multifunktionsgriff

    Einsatz auf dem Feld Tastenbelegung Arbeitsmenü / Multifunktionsgriff Im Menü Arbeit erscheinen je nach angewähltem Spritz-Gestänge- Typ unterschiedliche Funktionsfelder zur Spritz-Gestänge-Bedienung. Die folgenden Kapitel zeigen die einzelnen Funktionsfelder für die verschiedenen Spritz-Gestänge-Typen. 5.4.1 Standardklappung / Neigungs-Verstellung Seite 1: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.2...

  • Seite 83: Randdüse Ein- / Ausschalten

    Einsatz auf dem Feld Seite 2: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.16 Randdüse ein- / ausschalten Belegung für Multifunktionsgriff: Software AMABUS BAG0117.1 02.14...

  • Seite 84: Gestänge-Klappung Profi I

    Einsatz auf dem Feld 5.4.2 Gestänge-Klappung Profi I Seite 1: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.2 Spritzmengenregelung: Automatik / Handbetrieb 5.3.1 Spritzen ein- / ausschalten 5.3.7 Teilbreiten zuschalten 5.3.7 Teilbreiten abschalten 5.3.14 Neigungs-Verstellung Shift-Taste gedrückt: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.15 Schaummarkierung ein- / ausschalten 5.3.4...
  • Seite 85 Einsatz auf dem Feld Shift-Taste gedrückt: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.12 Gestänge einseitig ausklappen 5.3.12 Gestänge einseitig einklappen 5.3.16 Randdüse einschalten / ausschalten Seite 3: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.5 DC: Automatik / Handbetrieb 5.3.5 DC: Abstand Spritzdüse – Bestand anzeigen 5.3.5 DC / Autolift: Abstand Spritzdüse –...
  • Seite 86 Einsatz auf dem Feld Belegung für Multifunktionsgriff UX, UG UF 01 Software AMABUS BAG0117.1 02.14...
  • Seite 87 Einsatz auf dem Feld 5.4.3 Gestänge-Klappung Profi II Seite 1: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.2 Spritzmengenregelung: Automatik / Handbetrieb 5.3.1 Spritzen ein- / ausschalten 5.3.7 Teilbreiten zuschalten 5.3.7 Teilbreiten abschalten 5.3.14 Neigungs-Verstellung Shift-Taste gedrückt: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.15 Schaummarkierung ein- / ausschalten 5.3.4...
  • Seite 88 Einsatz auf dem Feld Shift-Taste gedrückt: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.12 Gestänge einseitig ausklappen 5.3.12 Gestänge einseitig einklappen 5.3.16 Randdüse einschalten / ausschalten Seite 3: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.12 Gestänge beidseitig ein- / ausklappen 5.3.13 Seitenausleger beidseitig an- / abwinkeln 5.3.10 Gestänge absenken / anheben 5.3.11...
  • Seite 89 Einsatz auf dem Feld Seite 4: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.5 DC: Automatik / Handbetrieb 5.3.5 DC: Abstand Spritzdüse – Bestand anzeigen 5.3.5 DC / Autolift: Abstand Spritzdüse – Bestand festlegen 5.3.6 DC / Autolift: Gestängehöhe im Vorgewende festlegen 5.3.10 Gestänge absenken / anheben Belegung für Multifunktionsgriff...

  • Seite 90: Vorwahlklappung

    Einsatz auf dem Feld 5.4.4 Vorwahlklappung Seite 1: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.2 Spritzmengenregelung: Automatik / Handbetrieb 5.3.1 Spritzen ein- / ausschalten 5.3.7 Teilbreiten zuschalten 5.3.7 Teilbreiten abschalten 5.3.8 Vorwahl: Neigungs-Verstellung / Gestängeklappung Shift-Taste gedrückt: Beschreibung der Funktionsfelder Siehe Kapitel 5.3.16 Randdüsen ein- / ausschalten...
  • Seite 91 Einsatz auf dem Feld Belegung für Multifunktionsgriff UF 01 UX, UG Software AMABUS BAG0117.1 02.14...

  • Seite 92: Multifunktionsgriff Amatron 3

    Multifunktionsgriff AMATRON 3 Multifunktionsgriff AMATRON 3 Anbau Der Multifunktionsgriff (Fig. 110/1) wird mit 4 Schrauben griffgünstig in der Traktorkabine be- festigt. Zum Anschluss den Stecker der Grundausrüs- tung in die 9 polige Sub-D-Buchse des Multifunk- tionsgriffes (Fig. 110/2) stecken. Den Stecker (Fig. 110/3) des Multifunktionsgriffes in die Sub-D-Buchse des AMATRON 3 ste- cken.

  • Seite 93: Lernmenü Multifunktionsgriff

    Multifunktionsgriff AMATRON 3 Lernmenü Multifunktionsgriff Das Lernmenü wird über das Hauptme- nü gestartet. • Das Lernmenü aufrufen. Fig. 113 Bei Betätigung einer Taste auf dem Multifunkti- onsgriff erscheint die entsprechende Funktion auf dem Display. Fig. 114 Software AMABUS BAG0117.1 02.14...

  • Seite 94: Multifunktionsgriff Amapilot

    Multifunktionsgriff AmaPilot Multifunktionsgriff AmaPilot Der AmaPilot ermöglicht die Bedienung aller wichtigen Spritzenfunktionen und der 4- Radlenkung. 30 Funktionen sind per Daumendruck wählbar. Dazu können zwei weitere Ebenen zugeschaltet werden. • Standardebene • Ebene 2 bei gehaltenem Trigger auf der Rückseite Fig.
  • Seite 95 Multifunktionsgriff AmaPilot Belegung AmaPilot Standardebene: Teilbreiten links zuschalten / abschalten Teilbreiten rechts zuschalten / abschalten Spritzen ein-/ausschalten Ausbringmenge verringern /erhöhen Randdüsen links / rechts Ebene 2: Seitenausleger links anwinkeln / abwinkeln Seitenausleger rechts anwinkeln / abwinkeln DistanceControl Gestänge spiegeln Gestänge anheben / absenken Neigung Spritz-Gestänge...
  • Seite 96 Multifunktionsgriff AmaPilot Funktionen auf allen Ebenen: Pantera: Hinterradlenkung nach links lenken Pantera: Hinterradlenkung nach rechts lenken UX: Achse / Deichselnach links lenken UX: Achse / Deichselnach rechts lenken Pantera: Umschaltung 2 <->4 Radlenkung AutoTrail Umschaltung Auto- matik - manuell Software AMABUS BAG0117.1 02.14...

  • Seite 97: Teilbreiten-Schaltkasten Amaclick

    Der Schaltkasten AMACLICK wird in Kombination mit dem • AMATRON 3, • AMATRON 3 und Multifunktionsgriff zur Bedienung von AMAZONE – Feldspritzen eingesetzt. Mit dem AMACLICK • kann jede Teilbreite beliebig zu- oder abgeschaltet werden. • kann das Ausbringen von Spritzbrühe ein- und ausgeschaltet werden.
  • Seite 98 Teilbreiten-Schaltkasten AMACLICK (1) Ein- / Aus-Schalter ο Schalterstellung AMACLICK nicht aktiv. Bedienung der Teilbreiten über AMATRON 3 / Multifunktionsgriff. “ ο Schalterstellung „AMACLICK Spritzen ein / aus und Teilbreiten werden mit AMACLICK geschaltet (Eine Bedienung mit AMATRON 3 / Multifunktionsgriff ist dann nicht möglich).

  • Seite 99: Störung

    Störung Störung Alarm Unkritischer Alarm: Fehlermeldung (Fig. 119) erscheint im unteren Bereich des Displays und es ertönt dreimalig ein Signalton. Fehler abstellen, wenn möglich. Fig. 119 Kritischer Alarm: Alarmmeldung (Fig. 120) erscheint im mittleren Bereich des Displays und es ertönt ein Signalton. 1.

  • Seite 100: Ausfall Des Wegsensors (Imp/100M)

    Störung Stellmotor Innenreinigung: Ist der Motor der Innenreinigung ausgefallen, kann die Innenreinigung über das Bedienfeld (Fig. 122/A, B) geschaltet werden. Fig. 122 Ausfall des Wegsensors (Imp/100m) Die Eingabe einer simulierten Geschwindigkeit in Menü Service Setup ermöglicht ein Weiterstreu- en nach Ausfall des Wegsensors. Hierzu: 1.
  • Seite 101 Software AMABUS BAG0117.1 02.14...
  • Seite 102 Postfach 51 Tel.: + 49 (0) 5405 501-0 D-49202 Hasbergen-Gaste Telefax: + 49 (0) 5405 501-234 Germany e-mail: amazone@amazone.de http:// www.amazone.de Zweigwerke: D-27794 Hude • D-04249 Leipzig • F-57602 Forbach Werksniederlassungen in England und Frankreich Fabriken für Mineraldüngerstreuer, Feldspritzen, Sämaschinen, Bodenbearbeitungsmaschinen...

Diese Anleitung auch für:

Multifunktionsgriff amatron 3Teilbreiten-schaltkasten amaclick

Inhaltsverzeichnis
