Einsatz auf dem Feld
5.3.18.4 Saugfilter reinigen bei gefüllten Behälter
Zum Reinigen des Saugfilters bei gefülltem Be-
hälter muss das Befüllmenü aufgerufen werden!
1. Menü Befüllen aufrufen (Fig. 93).
2. Verschlusskappe auf Saugkupplung aufset-
zen.
3. Schalthahn Druckarmatur in Position
(Fig. 94).
4. Über Taster am Bedienfeld Saugseite auf
Befüllen schalten.
→ Filterbecher wird leer gesaugt.
5. Deckel des Saugfilters lösen.
6. Entlastungsventil am Saugfilter betätigen.
7. Deckel mit Saugfilter abnehmen und mit
Wasser reinigen.
8. Saugfilter in umgekehrter Reihenfolge wie-
der zusammenbauen.
9. Dichtigkeit am Filterdeckel prüfen.
10. Über Taster am Bedienfeld Saugseite auf
Spritzen schalten.
11. Schalthahn Druckarmatur in Position
(Fig. 94).
72

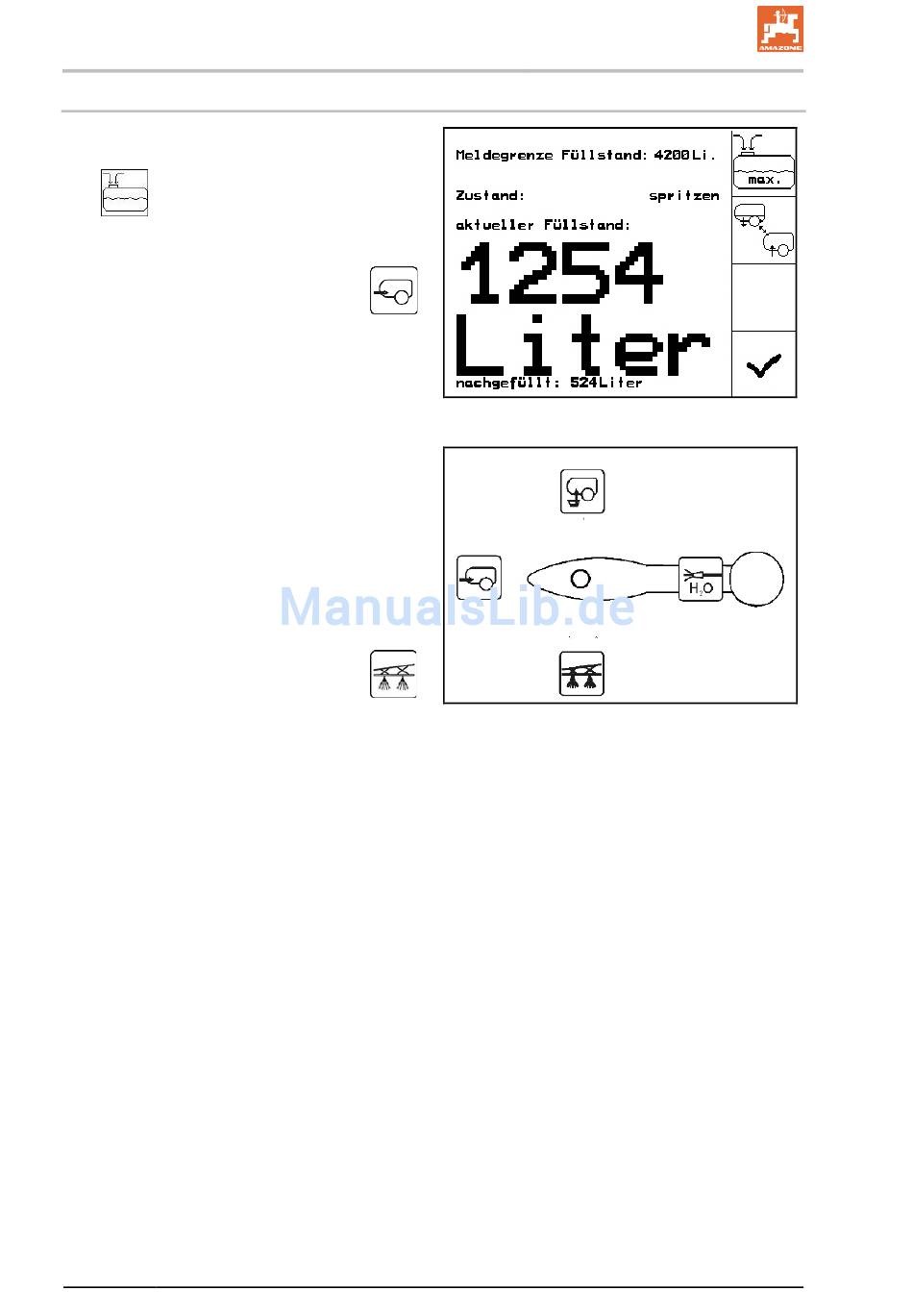

Fig. 93
Fig. 94
