PSEN op2.1 L­/ 2.2 T­Muting Set

Verdrahtung

Verwenden Sie für die Verdrahtung der Muting­Sensoren das mitgelieferte Anschlusskabel:
} PSEN op cable M12 4­p. 0,75m L­Muting für L­Muting
}
PSEN op cableset für T­Muting
a Verdrahten Sie die Muting­Sensoren wie in den folgenden Abbildungen angegeben.

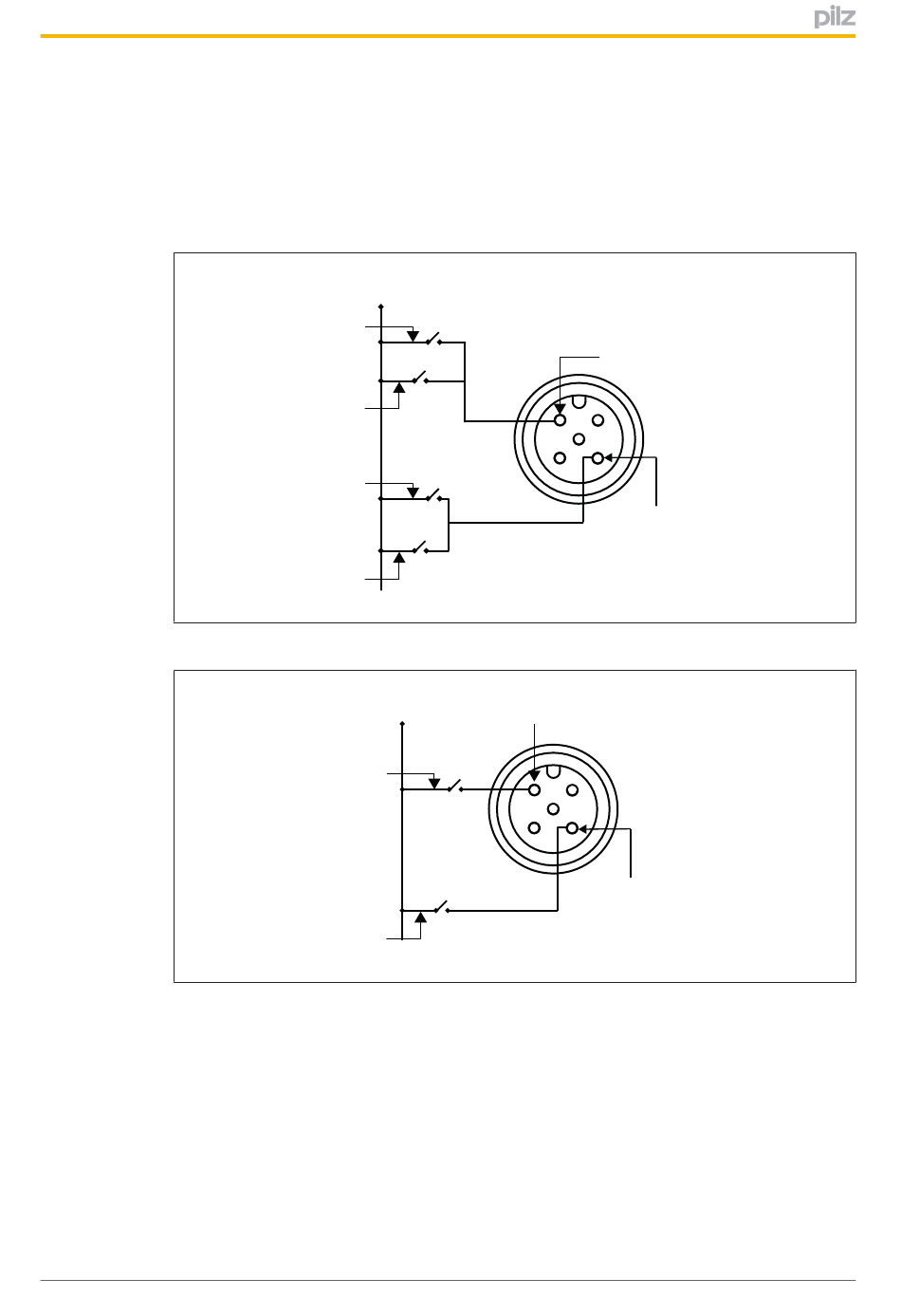

Abb.: Verdrahtung von 4 Muting­Sensoren am 5­poligen Stecker der Empfängereinheit
Abb.: Verdrahtung von 2 Muting­Sensoren am 5­poligen Stecker der Empfängereinheit
Legende
[1] Verdrahtung Muting­Sensor A1 an Pin 2 (Muting 1) des Steckers
[2] Verdrahtung Muting­Sensor A2 an Pin 2 (Muting 1) des Steckers
[3] Verdrahtung Muting­Sensor B1 an Pin 4 (Muting 2) des Steckers
[4] Verdrahtung Muting­Sensor B2 an Pin 4 (Muting 2) des Steckers
Bedienungsanleitung PSEN op2.1 L­/ 2.2 T­Muting Set
1003535­DE­01
24V DC
[1]
[2]
[3]
[4]
24V DC
Muting 1
[1]
[4]
Muting 1
Muting 2
Muting 2
