PSEN op2.1 L­/ 2.2 T­Muting Set

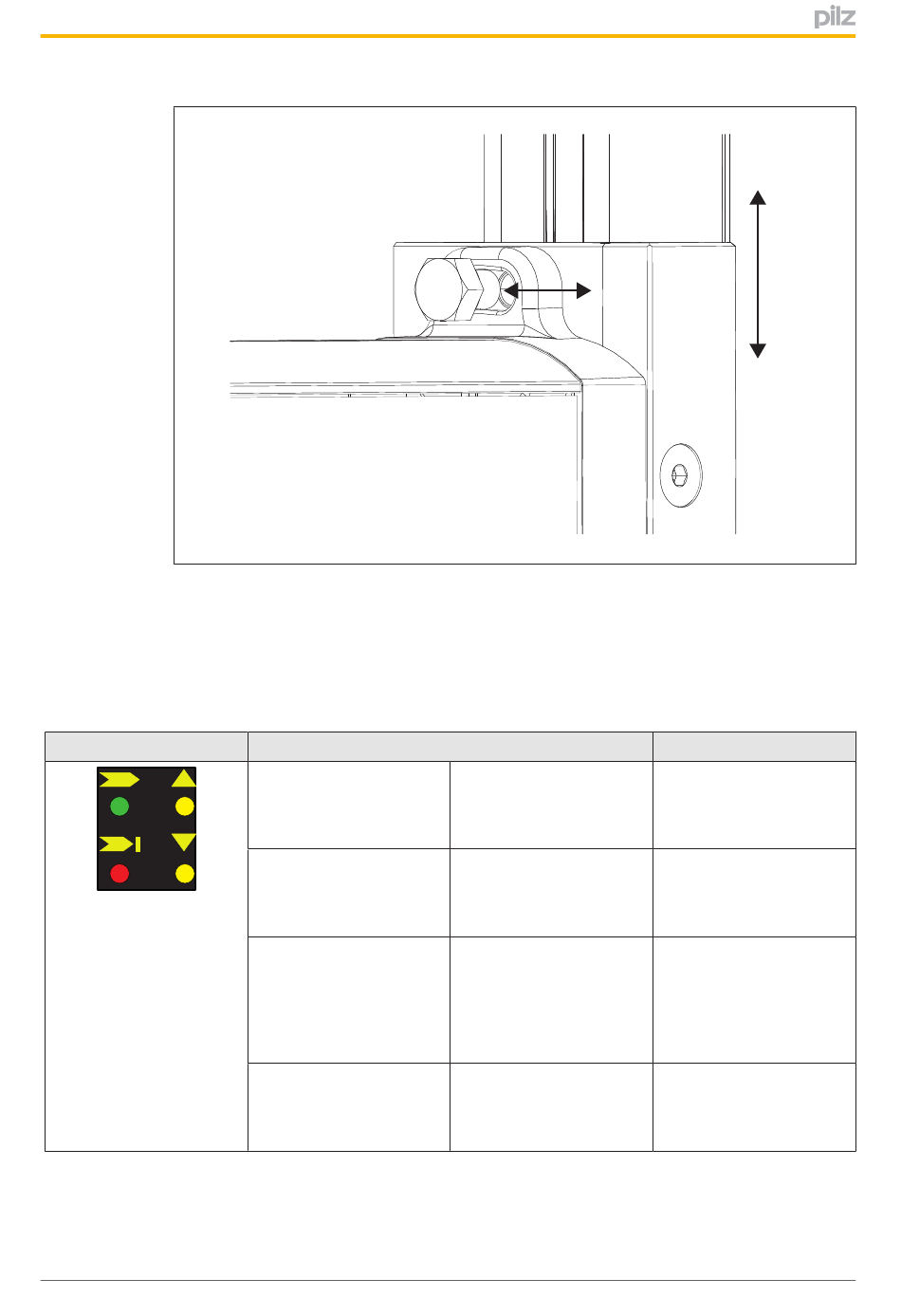

Legende:
[1]: Muting­Sensor in der Höhe am Montageprofil verschieben für vertikale Ausrichtung
[2]: Muting­Sensor im Langloch verschieben für horizontale Ausrichtung
LED­Unterstützung bei der Ausrichtung
Anzeige
[2]
[1]
[3] [4]
LED Anzeigen während der Ausrichtung ­ Empfänger
Bedienungsanleitung PSEN op2.1 L­/ 2.2 T­Muting Set
1003535­DE­01
LED
[1] Anzeige Normalbe­
trieb
[2] Anzeige High Align
[3] Anzeige sicherer Zu­
stand
[4] Anzeige Low Align
[2]
grün leuchtend
gelb leuchtend
rot leuchtend
gelb leuchtend
[1]
Bedeutung
Sendeeinheit und Emp­
fängereinheit sind korrekt
aufeinander ausgerichtet
und Schutzfeld ist frei
Letzte obere Sende­Optik
ist auf gegenüberliegen­
de Empfängeroptik aus­
gerichtet
Sendeeinheit und Emp­
fängereinheit sind nicht
korrekt aufeinander aus­
gerichtet oder Schutzfeld
ist durch ein mattes Ob­
jekt unterbrochen
Letzte untere Sende­Op­
tik ist auf gegenüberlie­
gende Empfängeroptik
ausgerichtet
