Pilz PSEN opII3F-Serie Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PSEN opII3F-Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

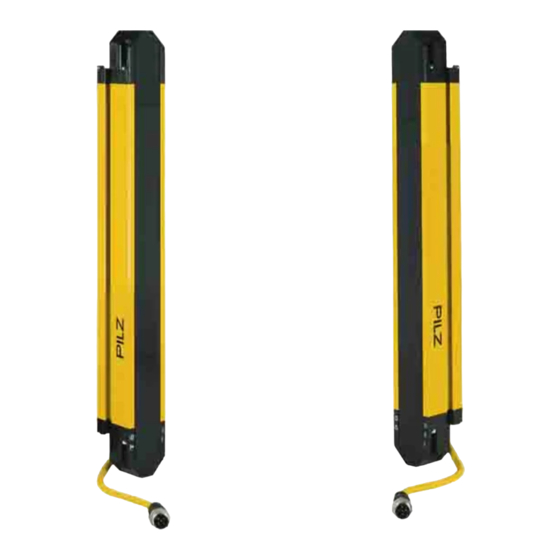

PSEN opII3F-Serie
}
Sensorik PSEN
Bedienungsanleitung-1003504-DE-06

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PSEN opII3F-Serie

Inhaltszusammenfassung für Pilz PSEN opII3F-Serie

  • Seite 1 PSEN opII3F-Serie Sensorik PSEN Bedienungsanleitung-1003504-DE-06...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    Montage und Ausrichtung ....................Sicherheitslichtgitter an Montagefläche befestigen ..............Ausrichtung ..........................Allgemeine Hinweise ........................ Ausrichtung eines Sicherheitslichtgitters .................. Verdrahtung ........................... Allgemeine Hinweise ........................ Steckerbelegung........................Erdung des Sicherheitslichtgitters .................... Inbetriebnahme ........................Systemanbindung ........................Überprüfung des Sicherheitslichtgitters ..................Bedienungsanleitung PSEN opII3F-Serie 1003504-DE-06...
  • Seite 4 Technische Daten Best.-Nr. 632046-632048 ................ Technische Daten Best.-Nr. 632049-632051 ................ Klassifizierung nach ZVEI, CB24I ..................Sicherheitstechnische Kenndaten ..................Bestelldaten ........................... Bestelldaten Sicherheitslichtgitter..................... Bestelldaten Zubehör........................ Spiegelsäulensets........................Spiegelsäulen ........................... Schutzsäulensets........................Schutzsäulen ..........................Bestelldaten Einzelkomponenten ..................... Anhang ........................... Checkliste ..........................EG-Konformitätserklärung ....................Bedienungsanleitung PSEN opII3F-Serie 1003504-DE-06...

  • Seite 5: Einführung

    PSEN opII3F-Serie Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSEN opII3F-Serie ab Version 3.0. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. Nutzung der Dokumentation Dieses Dokument dient der Instruktion. Installieren und nehmen Sie das Produkt nur dann in Betrieb, wenn Sie dieses Dokument gelesen und verstanden haben.

  • Seite 6: Übersicht

    INFO liefert Anwendungstipps und informiert über Besonderheiten. Übersicht Die Sicherheitslichtgitter der PSEN opII3F-Serie sind berührungslos wirkende Schutzein- richtungen (BWS-Typ: 3) nach DIN EN 61496-1 für Arbeitsbereiche, in denen Maschinen, Roboter und automatisierte Anlagen die körperliche Unversehrtheit des Bedienpersonals gefährden könnten.
  • Seite 7 – Schutzfeldhöhen von 150 mm – 600 mm einschließlich: 1 PSEN opII Adv Bracket Kit‑2 (= 2 Klemmeinheiten pro Sender und Empfänger) – Schutzfeldhöhen von 750 mm – 1200 mm einschließlich: 1 PSEN opII Adv Bracket Kit‑3 (= 3 Klemmeinheiten pro Sender und Empfänger) – Schutzfeldhöhen von 1350 mm – 1800 mm einschließlich: 2 PSEN opII Adv Bracket Kit‑2 (= 4 Klemmeinheiten pro Sender und Empfänger) Bedienungsanleitung PSEN opII3F-Serie 1003504-DE-06...

  • Seite 8: Geräteansicht

    PSEN opII3F-Serie Geräteansicht Empfänger Sender Abb.: Frontansicht Sicherheitslichtgitter Sender und Empfänger Schutzfeldhöhe 300-1800 mm mit Anschlusskabel Legende [1] Schutzfeldhöhe [2] Effektive Schutzfeldhöhe [3] getönte Frontscheibe Bedienungsanleitung PSEN opII3F-Serie 1003504-DE-06...
  • Seite 9 [5] Anschlusskabel M12-Stecker [6] Optische Mittelachse Empfänger Sender Abb.: Frontansicht Sicherheitslichtgitter Sender und Empfänger Schutzfeldhöhe 150 mm mit An- schlusskabel Legende [1] Schutzfeldhöhe [2] Effektive Schutzfeldhöhe [3] getönte Frontscheibe [4] LEDs für Statusinformationen [5] Anschlusskabel M12-Stecker Bedienungsanleitung PSEN opII3F-Serie 1003504-DE-06...

  • Seite 10: Lieferumfang

    Sockel für die Verbin- dung der Endkappen der Sender/Empfänger zum flexiblen Halter Befestigungsschraube Linsenschrau- be M3x33,4, gewinde- furchend Klemmschraube mit Mutter Zylinderschraube ISO 4762 M4x10 8.8 mit Mutter Montageschraube Zylinderschraube ISO 4762 M6x20 8.8 mit Unterlegscheibe Bedienungsanleitung PSEN opII3F-Serie | 10 1003504-DE-06...

  • Seite 11: Sicherheit

    PSEN opII3F-Serie Sicherheit Bestimmungsgemäße Verwendung Die Sicherheitslichtgitter der PSEN opII3F-Serie sind berührungslos wirkende Schutzein- richtungen des BWS-Typ 3. Sie dienen dem Personen- und Anlagenschutz. Die Sicher- heitslichtgitter sind bestimmt zur Gefahrbereichsabsicherung innerhalb von Gebäuden und Zugangsabsicherung innerhalb von Gebäuden mit der Auflösung 14 mm.

  • Seite 12: Sicherheitsvorschriften

    Leiterplatten, Lötarbeiten usw). Entsorgung Beachten Sie bei sicherheitsgerichteten Anwendungen die Gebrauchsdauer T in den si- cherheitstechnischen Kenndaten. Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elek- tronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PSEN opII3F-Serie | 12 1003504-DE-06...

  • Seite 13: Funktionsbeschreibung

    EIN-Zustand erfolgt erst nach einem erfolgreichen Neustart [ des Sicherheitslicht- gitters. Das Sicherheitslichtgitter der PSEN opII3F-Serie bietet die Funktionen: automatischer Start automatischer Wiederanlauf Betrieb von 2 Sicherheitslichtgittern, die parallel zueinander und in gleicher Ausrichtung installiert sind (bei Beachtung der Angaben in...

  • Seite 14: Automatischer Start Und Wiederanlauf

    Wechsel in den AUS-Zustand sind mindestens 80 ms vergangen. POWER OSSD frei Schutzfeld unterbrochen [3] [4] Abb.: Zeitdiagramm automatischer Start und automatischer Wiederanlauf Legende Sicherheitslichtgitter wird eingeschaltet Prüfung ist erfolgreich beendet, OSSDs im EIN-Zustand Schutzfeld wird unterbrochen OSSDs im AUS-Zustand Bedienungsanleitung PSEN opII3F-Serie | 14 1003504-DE-06...

  • Seite 15: Betrieb Von Zwei Sicherheitslichtgittern Mit Gleicher

    Ansprechzeit des Sicherheitslichtgitters Zeit zwischen Unterbrechung der Strahlen und dem Wechsel der OSSDs in den AUS-Zu- stand (siehe Technische Daten [ 48]) Bei Verwendung der Strahlcodierung verlängert sich die Ansprechzeit (siehe Technische Daten) Nachlaufzeit der Maschine Bedienungsanleitung PSEN opII3F-Serie | 15 1003504-DE-06...

  • Seite 16: Auflösung

    Umgebungsbedingungen Installieren Sie das Sicherheitslichtgitter in einer Umgebung, die den Umweltdaten in den Technischen Daten [ entspricht. Installieren Sie das Sicherheitslichtgitter, insbesondere den Empfänger, nicht in der Nähe von besonders intensiven oder blinkenden Lichtquellen. Bedienungsanleitung PSEN opII3F-Serie | 16 1003504-DE-06...

  • Seite 17: Abstand Zu Reflektierenden Flächen

    Objekt innerhalb des Schutzfelds nicht erkannt wird (siehe Abbildungen). Das Sicherheitslichtgitter muss daher in einem Mindestabstand von reflektierenden Flächen installiert werden. Abb.: Störung der Funktion des Sicherheitslichtgitters durch reflektierende Flächen – Ansicht von oben Bedienungsanleitung PSEN opII3F-Serie | 17 1003504-DE-06...
  • Seite 18 [7] Abstand zwischen Sender und Empfänger (Arbeitsabstand) [8] Gefahrenbereich Der Mindestabstand D hängt von zwei Faktoren ab: Arbeitsabstand zwischen Sender und Empfänger dem maximalen Öffnungswinkel [ der vom Sicherheitslichtgitter ausgesandten Lichtstrahlen mit: 5° = ± 2,5° gegenüber der optischen Achse Bedienungsanleitung PSEN opII3F-Serie | 18 1003504-DE-06...
  • Seite 19 Arbeitsabstand < 3 m: D = 0,131 m Arbeitsabstand ≥ 3 m: D = Arbeitsabstand in m x tan ⍺ Abstand zu reflektierenden Flächen in m 0,35 0,174 0,131 Arbeitsabstand in m Abb.: Zusammenhang Mindestabstand zum Arbeitsabstand Legende [1] Mindestabstand D Bedienungsanleitung PSEN opII3F-Serie | 19 1003504-DE-06...

  • Seite 20: Mindestabstand Parallel Gleichgerichteter Sicherheitslichtgitter

    Empfänger erstes Sicherheitslichtgitter Sender zweites Sicherheitslichtgitter Empfänger zweites Sicherheitslichtgitter [1] Mindestabstand 2 x D zwischen zwei gleich gerichteten Sicherheitslichtgittern [2] Arbeitsabstand [3] Mindestabstand D in Abhängigkeit des Arbeitsabstands [4] Arbeitsabstand (≤ 3 m) mit konstantem Mindestabstand D = 0,131 m Bedienungsanleitung PSEN opII3F-Serie | 20 1003504-DE-06...
  • Seite 21 Sicherheitslichtgitters Mindestabstand zwischen zwei gleich gerichteten Sicherheitslichtgittern mit Strahl- codierung Geringerer Wert der Abstände [2] und [3] Mindestabstand zwischen parallel ange- ordneten Sicherheitslichtgittern < 2 m 2xD = 262 mm ≥ 2 m Bedienungsanleitung PSEN opII3F-Serie | 21 1003504-DE-06...

  • Seite 22: Installation Mehrerer Sicherheitslichtgitter Nebeneinander

    Pins angeschlossen. Damit ist eine Unterscheidung der Strahlen gewährleistet und Sender und Empfänger können sich nicht stören. Müssen mehrere Sicherheitslichtgitter nebeneinander installiert werden, so muss sicherge- stellt werden, dass der Sender eines Sicherheitslichtgitters den Empfänger eines anderen Sicherheitslichtgitters nicht stört. Bedienungsanleitung PSEN opII3F-Serie | 22 1003504-DE-06...

  • Seite 23: Einsatz Von Umlenkspiegeln

    Beachten Sie die Reduzierung bei der Positionierung des Sicherheitslichtgitters. Es sollten nicht mehr als zwei Spiegel pro Einrichtung verwendet werden. Staub oder Schmutz auf der reflektierenden Spiegelfläche bewirken eine drastische Min- derung der Reichweite. Bedienungsanleitung PSEN opII3F-Serie | 23 1003504-DE-06...

  • Seite 24: Totzonen

    Seiten des Sicherheitslichtgitters. Wenn Sie das Sicherheitslichtgitter ohne Totzone einsetzen wollen, verwenden Sie das PSEN opII Adv Bracket Kit für die Montage des Sicherheitslichtgitters (siehe Totzonenfreie Montage [ 6]). Beachten Sie die Angaben zur Montage in der Bedienungsanleitung des PSEN opII Adv Bracket Kit. Bedienungsanleitung PSEN opII3F-Serie | 24 1003504-DE-06...
  • Seite 25 PSEN opII3F-Serie Abb.: Platzierung der Totzonen bei senkrechter Montage des Sicherheitslichtgitters Legende [1] Letzter Lichtstrahl (abschlussseitig) [2] Letzter Lichtstrahl (kabelseitig) [3] Abschlussseitige Totzone [4] Kabelseitige Totzone Bedienungsanleitung PSEN opII3F-Serie | 25 1003504-DE-06...

  • Seite 26: Montage Und Ausrichtung

    Sender und Empfänger müssen in einer Entfernung voneinander angeordnet sein, die in- nerhalb der Reichweite des verwendeten Sicherheitslichtgitters liegt (siehe Technische Daten [ 48]). Die Montagefläche muss mindestens die Breite des Standard-Montagekits haben Die Montagefläche darf eine max. Unebenheit von 1,5 mm haben. Bedienungsanleitung PSEN opII3F-Serie | 26 1003504-DE-06...

  • Seite 27: Sicherheitslichtgitter An Montagefläche Befestigen

    Fädeln Sie das Kabel [2] durch die Öffnung des So- ckels. Setzen Sie den Sockel bündig auf die Endkappe auf (siehe Abbildung). Befestigen Sie den Sockel mit den mitgelieferten Be- festigungsschrauben (Torx T10) auf der Endkappe. [1] Anzugsdrehmoment 0,7 Nm Bedienungsanleitung PSEN opII3F-Serie | 27 1003504-DE-06...
  • Seite 28 Beachten Sie bei der Montage des Sicherheitslicht- gitters [1]: Der Neigungswinkel [4] des flexiblen Halters [3] auf dem Sockel [2] darf 2° nicht überschreiten. Der flexible Halter [3] muss auf einer Seite des So- ckels [2] aufliegen. Bedienungsanleitung PSEN opII3F-Serie | 28 1003504-DE-06...
  • Seite 29 Ausrichtung. Prüfen Sie, ob die Sender und Empfänger ordnungs- gemäß an einem geeigneten Platz montiert sind. Stellen Sie sicher, dass Sender und Empfänger auf gleicher Höhe und parallel zueinander positioniert sind. Bedienungsanleitung PSEN opII3F-Serie | 29 1003504-DE-06...

  • Seite 30: Ausrichtung

    [2] Horizontal: durch Verschieben in den Langlöchern oben und unten in horizontaler Richtung [3] Veränderung der Achsenausrichtung durch Verdrehen im flexiblen Halter nach links oder rechts Pilz empfiehlt, bei der Veränderung der Ausrichtung von Sender/Empfänger diese Reihen- folge einzuhalten: 1. Vertikale Änderung 2. Horizontale Änderung 3.

  • Seite 31: Ausrichtung Eines Sicherheitslichtgitters

    Ziehen Sie die Klemmschrauben [1] und die Mutter [2] am flexiblen Halter mit einem Drehmoment von 1,1 Nm fest. Ziehen Sie die Montageschrauben [3] der Halterungen an der Montagefläche mit einem Drehmoment von 3 Nm fest. Bedienungsanleitung PSEN opII3F-Serie | 31 1003504-DE-06...

  • Seite 32: Verdrahtung

    – Verwenden Sie die in den Bestelldaten aufgeführten Kabel (siehe Zubehör, An- schluss an PDP67 [ 60]) Anschluss an andere Auswertegeräte – Verwenden Sie die in den Bestelldaten aufgeführten Kabel (siehe Zubehör, An- schluss an andere Auswertegeräte [ 61]) Bedienungsanleitung PSEN opII3F-Serie | 32 1003504-DE-06...

  • Seite 33: Steckerbelegung

    Stellen Sie sicher, dass die Verdrahtung entsprechend der Wahrheitstabelle erfolgt. Empfänger/Sender uncodiert A-codiert B-codiert Empfänger 24 V 24 V 24 V 24 V Sender 24 V 24 V 24 V 24 V Wahrheitstabelle für die Überprüfung der Steckerbelegung Bedienungsanleitung PSEN opII3F-Serie | 33 1003504-DE-06...

  • Seite 34: Erdung Des Sicherheitslichtgitters

    Stellen Sie sicher, dass das ausgewählte Auswertegerät folgende Eigenschaften hat: 2-kanalig mit Plausibilitätsüberwachung OSSD-Signale werden ausgewertet ein Testimpuls in einer Länge von max. 300 µs wird überbrückt Geeignete Pilz-Auswertegeräte sind zum Beispiel: PNOZelog für Überwachung von Sicherheitslichtgittern PNOZsigma für Überwachung von Sicherheitslichtgittern PNOZ X für Überwachung von Sicherheitslichtgittern PDP67 ION und PDP67 ION HP –...
  • Seite 35 Ein Wechsel von uncodiertem Betrieb auf codierten Betrieb ist eine Verän- derung des Sicherheitslichtgitters und erfordert eine neue Risikobeurteilung und Gefahrenanalyse. – Führen Sie eine neue Risikobeurteilung und Gefahrenanalyse durch und ermitteln Sie den neuen Mindestabstand [ zum Gefahren- bereich mit der verlängerten Ansprechzeit. Bedienungsanleitung PSEN opII3F-Serie | 35 1003504-DE-06...

  • Seite 36: Überprüfung Des Sicherheitslichtgitters

    PSEN opII3F-Serie ACHTUNG! Beachten Sie bei den Beispielen, dass von Pilz für die konkrete Anwendung keine Verantwortung übernommen werden kann. Insbesondere dürfen sie nicht ohne Prüfung und Abnahme verwendet werden. Der Anlagenhersteller ist verantwortlich, geeignete Sicherheitskonzepte für die Gesamtanlage und die Anbindung an die Sicherheitssteuerung (inklusi- ve Anwenderprogramm) zu erstellen.
  • Seite 37 Die Gefahrenzone muss so abgesichert sein, dass ein Betreten durch Umgehen des Schutzfeldes unmöglich ist. Grenzen des Schutzfeldes Die Grenzen des Schutzfeldes (siehe Abmessungen [ 46]) müssen den Gefahrenbe- reich vollständig absichern, so dass ein Betreten des Gefahrenbereichs unmöglich ist. Bedienungsanleitung PSEN opII3F-Serie | 37 1003504-DE-06...
  • Seite 38 In der Nähe des Sicherheitslichtgitters dürfen sich keine besonders intensiven oder blin- kenden Lichtquellen befinden. Umgebungsbedingungen Beachten Sie die Vorgaben für die Umgebungsbedingungen [ 16]. Verwendung von Umlenkspiegeln Prüfen Sie alle Bereiche, die von einem Umlenkspiegel begrenzt werden. Bedienungsanleitung PSEN opII3F-Serie | 38 1003504-DE-06...

  • Seite 39: Betrieb

    Reichweite, kann eine sehr hohe Empfangsqualität auch bei optimaler Aus- richtung nicht erreicht werden. Das Sicherheitslichtgitter kann jedoch auch mit geringer Empfangsqualität sicher betrieben werden, wenn die Ausrichtung durchgeführt wird wie in Ausrichtung eines Sicherheitslichtgitters [ beschrieben. Bedienungsanleitung PSEN opII3F-Serie | 39 1003504-DE-06...

  • Seite 40: Statusinformationen

    Der aktuelle Status der Codie- Neustart [ des Sicherheits- rung wird angezeigt lichtgitters durch. Störlicht-Warnung Warnung vor einem Wechsel der grün grün grün grün grün OSSDs in den AUS-Zustand auf- grund von einfallendem Störlicht. Bedienungsanleitung PSEN opII3F-Serie | 40 1003504-DE-06...
  • Seite 41 Unterspannung, OSSD im AUS-Zu- stand grün 1. Stellen Sie sicher, dass die Versorgungsspannung den An- gaben in den Technischen Daten [ entspricht. 2. Führen Sie einen Neustart [ des Sicher- heitslichtgitters durch. Bedienungsanleitung PSEN opII3F-Serie | 41 1003504-DE-06...

  • Seite 42: Neustart Des Sicherheitslichtgitters

    2. Führen Sie einen Neustart [ des Sicherheitslichtgitters durch. Neustart des Sicherheitslichtgitters a Trennen Sie die Versorgungsspannung vom Sicherheitslichtgitter und verbinden Sie das Sicherheitslichtgitter wieder mit der Versorgungsspannung. Der automatische Start [ wird gestartet. Bedienungsanleitung PSEN opII3F-Serie | 42 1003504-DE-06...

  • Seite 43: Fehlfunktion

    Durch regelmäßige Prüfungen können Veränderungen der Maschine/Anlage, der Schutzeinrichtungen und der Umgebungsbedingungen aufgedeckt werden. Regelmäßige Prüfung Pilz empfiehlt eine halbjährliche Prüfung des Sicherheitslichtgitters. Prüfen Sie die Frontscheibe des Sicherheitslichtgitters. – Frontscheibe verkratzt: Tauschen Sie das Sicherheitslichtgitter aus. – Frontscheibe verschmutzt: Reinigen Sie die Frontscheibe [ 45].

  • Seite 44: Prüfung Nach Änderungen Der Maschine/Anlage

    Folgende Maßnahmen sind ebenfalls als Änderung zu werten: der Austausch des Sicherheitslichtgitters der Austausch von Komponenten des Sicherheitslichtgitters ein veränderter Anschluss des Sicherheitslichtgitters (Wechsel von uncodiertem An- schluss auf codierten Anschluss). Beachten Sie hierbei unbedingt die Anforderungen der gültigen nationalen Vorschriften. Bedienungsanleitung PSEN opII3F-Serie | 44 1003504-DE-06...

  • Seite 45: Wartung

    Sie finden im Anhang eine Checkliste [ 65], die Sie bei der Sicherheitsprüfung unter- stützen soll. Wartung Die PSEN opII3F-Serie erfordern außer der Reinigung der Optikabdeckungen keinerlei Wartung. WARNUNG! Verlust der Sicherheitsfunktion durch unsachgemäße Reinigungsmit- Unsachgemäße Reinigungsmittel können zu Schäden an der Frontscheibe und zu Fehlfunktionen führen.

  • Seite 46: Abmessungen

    [7] Augenblende 4,7 ±1 13,5 13,5 Abb.: Frontansicht Sicherheitslichtgitter Sender Schutzfeldhöhe 150 mm mit Anschlusskabel Legende [1] Gesamtlänge des Senders (ohne Kabel) [2] Effektive Schutzfeldhöhe [3] Schutzfeldhöhe (siehe Technische Daten [ 48]) [4] Optische Mittelachse Bedienungsanleitung PSEN opII3F-Serie | 46 1003504-DE-06...
  • Seite 47 PSEN opII3F-Serie [5] Kabelseitiges Strahlenpaar für Strahlsynchronisation [6] Abschlussseitiges Strahlenpaar für Strahlsynchronisation [7] Augenblende [8] Totzone 70,3 mm [9] Markierungen der Schutzfeldgrenze Bedienungsanleitung PSEN opII3F-Serie | 47 1003504-DE-06...

  • Seite 48: Technische Daten Best.-Nr. 632040-632042

    300 µs 300 µs Überbrückung bei Span- nungseinbrüchen der Ver- sorgungsspannung 600 µs 600 µs 600 µs Ansprechzeit t1 5,9 ms 7,2 ms 8,4 ms Ansprechzeit (mit Strahl- codierung) 11,7 ms 15,2 ms 15,2 ms Bedienungsanleitung PSEN opII3F-Serie | 48 1003504-DE-06...
  • Seite 49 50 m 50 m Material Gehäuse Aluminium Aluminium Aluminium Endkappen Frontscheibe Max. Anzugsdrehmoment Klemmschraube 1,1 Nm 1,1 Nm 1,1 Nm Montageschraube 3 Nm 3 Nm 3 Nm Befestigungsschraube 0,7 Nm 0,7 Nm 0,7 Nm Bedienungsanleitung PSEN opII3F-Serie | 49 1003504-DE-06...

  • Seite 50: Technische Daten Best.-Nr. 632043-632045

    850 nm Halbleiterausgänge 632043 632044 632045 Sicherheitsausgänge OSSD Schaltstrom pro Ausgang 100 mA 100 mA 100 mA Reststrom bei "0"-Signal 0,1 mA 0,1 mA 0,1 mA Spannungsabfall an OSS- 1,5 V 1,5 V 1,5 V Bedienungsanleitung PSEN opII3F-Serie | 50 1003504-DE-06...
  • Seite 51 10 x Ø 10 x Ø Anschlussart Empfängereinheit M12, 5-pol. Stiftstecker M12, 5-pol. Stiftstecker M12, 5-pol. Stiftstecker Sendereinheit M12, 5-pol. Stiftstecker M12, 5-pol. Stiftstecker M12, 5-pol. Stiftstecker Max. Leitungslänge 50 m 50 m 50 m Bedienungsanleitung PSEN opII3F-Serie | 51 1003504-DE-06...

  • Seite 52: Technische Daten Best.-Nr. 632046-632048

    1,5 W Max. induktive Last pro Ausgang Strahlcodierung Optische Daten 632046 632047 632048 Öffnungswinkel -2,5 - 2,5 deg -2,5 - 2,5 deg -2,5 - 2,5 deg Genutzter Wellenlängen- bereich 850 nm 850 nm 850 nm Bedienungsanleitung PSEN opII3F-Serie | 52 1003504-DE-06...
  • Seite 53 Adv Bracket Kit Adv Bracket Kit Adv Bracket Kit Schutzart Gehäuse IP65 IP65 IP65 Mechanische Daten 632046 632047 632048 Min. Biegeradius (fest ver- legt) K1 5 x Ø 5 x Ø 5 x Ø Bedienungsanleitung PSEN opII3F-Serie | 53 1003504-DE-06...

  • Seite 54: Technische Daten Best.-Nr. 632049-632051

    -25 %/+20 % Restwelligkeit DC Max. Leistungsaufnahme OSSD im AUS-Zustand 2,5 W 2,5 W 2,5 W Max. Spannung OSSD im AUS-Zustand 0,2 V 0,2 V 0,2 V Max. Leistungsaufnahme Sender 1,5 W 1,5 W 1,5 W Bedienungsanleitung PSEN opII3F-Serie | 54 1003504-DE-06...
  • Seite 55 EN 61496-1 EN 61496-1 EN 61496-1 Schwingungen nach Norm EN 60068-2-6 EN 60068-2-6 EN 60068-2-6 Frequenz 10 - 150 Hz 10 - 150 Hz 10 - 150 Hz Amplitude 0,75 mm 0,75 mm 0,75 mm Bedienungsanleitung PSEN opII3F-Serie | 55 1003504-DE-06...
  • Seite 56 1.654 mm 1.804 mm Breite 35 mm 35 mm 35 mm Tiefe 40 mm 40 mm 40 mm Gewicht 4.325 g 4.738 g 5.150 g Bei Normenangaben ohne Datum gelten die 2015-12 neuesten Ausgabestände. Bedienungsanleitung PSEN opII3F-Serie | 56 1003504-DE-06...

  • Seite 57: Klassifizierung Nach Zvei, Cb24I

    Intervall der Wiederholungsprüfungen nach EN 61508-6 und IEC 61511 und als Intervall für den Proof-Test und die Gebrauchsdauer nach EN 62061. Alle in einer Sicherheitsfunktion verwendeten Einheiten müssen bei der Berechnung der Si- cherheitskennwerte berücksichtigt werden. Bedienungsanleitung PSEN opII3F-Serie | 57 1003504-DE-06...
  • Seite 58 PSEN opII3F-Serie INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PSEN opII3F-Serie | 58 1003504-DE-06...

  • Seite 59: Bestelldaten

    Sicherheitslichtgitter für Fingerschutz, Schutzfeldhöhe 1650 mm 632 050 S-14-165 PSEN opII3F- Sicherheitslichtgitter für Fingerschutz, Schutzfeldhöhe 1800 mm 632 051 S-14-180 Bestelldaten Zubehör Standard-Montagekit Produkttyp Merkmale Best.-Nr. PSEN opII Bracket Standard-Montagekit mit flexiblem Halter 632 015 Bedienungsanleitung PSEN opII3F-Serie | 59 1003504-DE-06...
  • Seite 60 PSS67 Cable M12af M12, 5-pol. M12, 5-pol. 380 212 M12am, 3m Buchsenste- Stiftstecker, ge- cker, gewinkelt winkelt PSS67 Cable M12af M12, 5-pol. M12, 5-pol. 380 213 M12am, 5m Buchsenste- Stiftstecker, ge- cker, gewinkelt winkelt Bedienungsanleitung PSEN opII3F-Serie | 60 1003504-DE-06...
  • Seite 61 PSEN op cable an- 30 m M12, 5-pol. 630 350 gle M12 5-pole 30m Buchsenste- cker, gewinkelt PSEN op cable an- 50 m M12, 5-pol. 630 365 gle M12 5-pole 50m Buchsenste- cker, gewinkelt Bedienungsanleitung PSEN opII3F-Serie | 61 1003504-DE-06...

  • Seite 62: Spiegelsäulensets

    Spiegelsäule (Umlenkspiegel in 120 cm 632 034 lumn-120 Schutzsäule) PSEN opII mirror co- Spiegelsäule (Umlenkspiegel in 165 cm 632 035 lumn-165 Schutzsäule) PSEN opII mirror co- Spiegelsäule (Umlenkspiegel in 195 cm 632 036 lumn-195 Schutzsäule) Bedienungsanleitung PSEN opII3F-Serie | 62 1003504-DE-06...

  • Seite 63: Schutzsäulensets

    Sicherheitslichtgitter für Fingerschutz, Schutzfeldhöhe 300 mm 632241 s-14-030 emitter PSEN opII3F- für Sicherheitslichtgitter für Fingerschutz, Schutzfeldhöhe 450 mm 632242 s-14-045 emitter PSEN opII3F- für Sicherheitslichtgitter für Fingerschutz, Schutzfeldhöhe 600 mm 632243 s-14-060 emitter Bedienungsanleitung PSEN opII3F-Serie | 63 1003504-DE-06...
  • Seite 64 Sicherheitslichtgitter für Fingerschutz, Schutzfeldhöhe 1500 mm 632349 s-14-150 receiver PSEN opII3F- für Sicherheitslichtgitter für Fingerschutz, Schutzfeldhöhe 1650 mm 632350 s-14-165 receiver PSEN opII3F- für Sicherheitslichtgitter für Fingerschutz, Schutzfeldhöhe 1800 mm 632351 s-14-180 receiver Bedienungsanleitung PSEN opII3F-Serie | 64 1003504-DE-06...

  • Seite 65: Anhang

    PSEN opII3F-Serie Anhang Checkliste Die nachfolgende Checkliste ist als Hilfsmittel gedacht, zur Unterstützung bei folgenden Ar- beiten an einem Sicherheitslichtgitter der PSEN opII3F-Serie: bei der Inbetriebnahme, der Wiederinbetriebnahme und der vorgeschriebenen regelmäßigen Prüfung. Beachten Sie, dass die Checkliste nicht die vorgeschriebene anlagenspezifische Sicher- heitsanalyse für Inbetriebnahme/Wiederinbetriebnahme und die sich daraus ergebenden...
  • Seite 66 Wurden die OSSDs so eingebunden, wie es die gewünschte Sicherheitskategorie erfor- dert? Werden die an den OSSDs angeschlosse- nen Schaltelemente (z. B. Ventile, Schütze) durch Rückführkreise überwacht? Stimmt die Verdrahtung der OSSDs mit dem Schaltplan überein? Bedienungsanleitung PSEN opII3F-Serie | 66 1003504-DE-06...

  • Seite 67: Eg-Konformitätserklärung

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PSEN opII3F-Serie...

  • Seite 68: Rückseite

    Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
