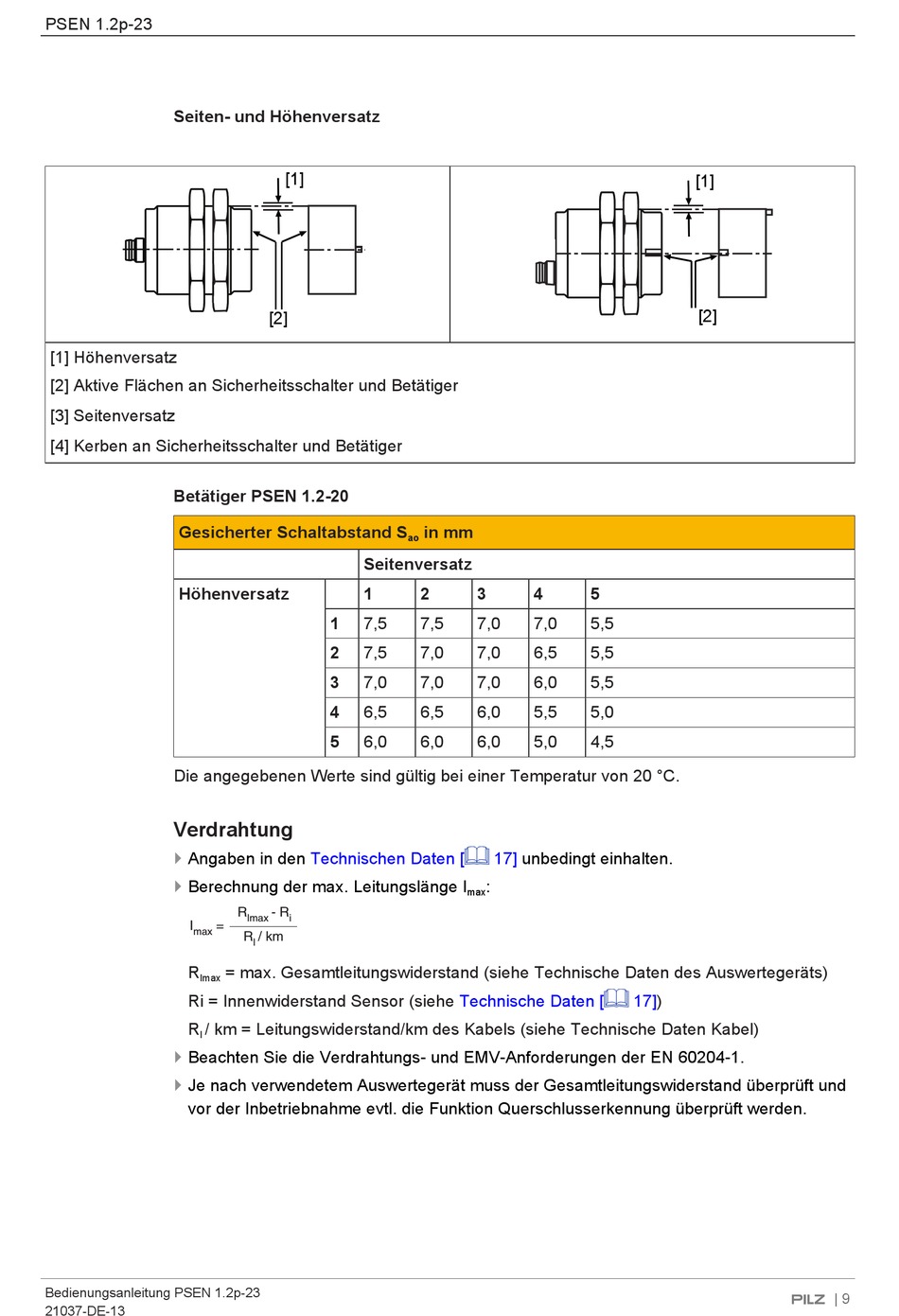

Seiten- und Höhenversatz
[1] Höhenversatz
[2] Aktive Flächen an Sicherheitsschalter und Betätiger
[3] Seitenversatz
[4] Kerben an Sicherheitsschalter und Betätiger
Betätiger PSEN 1.2-20
Gesicherter Schaltabstand S
Höhenversatz
Die angegebenen Werte sind gültig bei einer Temperatur von 20 °C.

Verdrahtung

Angaben in den
}
Berechnung der max. Leitungslänge I
}
I
max
R
lmax
Ri = Innenwiderstand Sensor (siehe
R / km = Leitungswiderstand/km des Kabels (siehe Technische Daten Kabel)
l
Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1.
}
Je nach verwendetem Auswertegerät muss der Gesamtleitungswiderstand überprüft und
}
vor der Inbetriebnahme evtl. die Funktion Querschlusserkennung überprüft werden.
