4. VERWENDUNG MIT DEM ARDUINO
4.1 Anschluss des Moduls
In dieser Anleitung verwenden wir den Arduino kompatiblen
Mikrocontroller ARD-R3DIP.

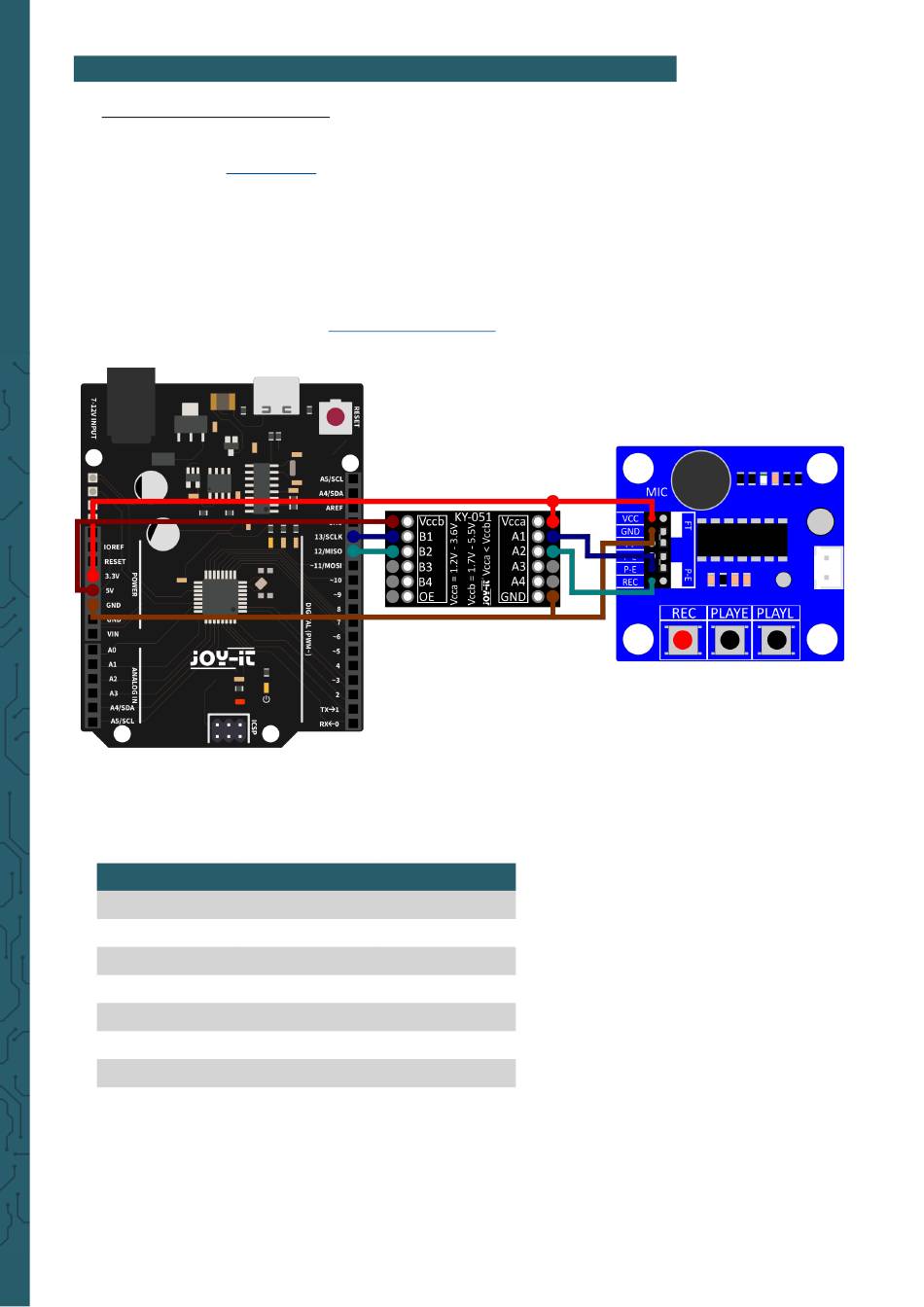

Schließen Sie das Aufnahmegerät, wie im folgenden Bild bzw. in der
folgenden Tabelle zu sehen ist, an die Pins des ARD-R3DIPs an.
Hierbei ist zu beachten, dass es sich bei dem Modul um ein 3 V Modul
handelt. Deswegen wird noch ein Voltage Translator benötigt, um die
Spannung der digitalen Pins vom ARD-R3DIP von 5 V auf 3,3 V herunter zu
wandeln. Wir empfehlen den
ARD-R3DIP
Soundmodul
3,3 V
5 V
GND
13
12
KY-051VT von
Joy-IT.
KY-051VT
VCC
Vcca
Vccb
GND
GND
P-E
A1
REC
A2
A1
A2
