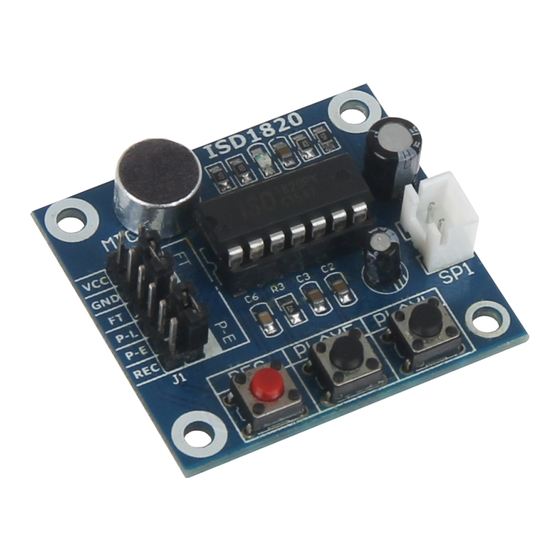

- Seite 1 ISD1820—Voice Recording Ausgabe 12.10.2016 Copyright by Joy-IT...
- Seite 2 ISD1820—Voice Recording Index Verwendung mit einem Arduino Anschließen des Moduls Installation und Verwendung Verwendung mit einem Raspberry Pi Anschließen des Moduls Installation des Systems Verwendung Ausgabe 12.10.2016 Copyright by Joy-IT...
- Seite 3 Schließen Sie das Aufnahmegerät, wie in Bild 1, bzw. in Tabelle 1, zu sehen, an die PINs des Arduinos an. Bild 1: Verbindung zwsichen Modul und Arduino Arduino PIN Voice Recording Modul PIN Tabelle 1: PIN-Verbindung zwischen Modul und Arduino Ausgabe 12.10.2016 Copyright by Joy-IT...
-
Seite 4: Schritt 2-Installation & Verwendung
Nach erfolgreichem Übertragen wird das Modul abwechselnd eine 10-sekündige Aufnahme starten und diese im Anschluss wiedergeben. Aufnahme = 11; Abspielen = 13; void setup() pinMode(Aufnahme, OUTPUT); pinMode(Abspielen, OUTPUT); void loop() digitalWrite(Aufnahme, HIGH); delay(10000); digitalWrite(Aufnahme, LOW); delay(5000); digitalWrite(Abspielen, HIGH); delay(100); digitalWrite(Abspielen, LOW); delay(10000); Code 1: Arduino Beispielcode Ausgabe 12.10.2016 Copyright by Joy-IT... - Seite 5 Bild 2: Verbindung zwsichen Modul und Raspberry Pi Raspberry Pi PIN Voice Recording Modul PIN 5V (PIN 2) GND (PIN 6) BCM 14 (PIN 8) BCM 15 (PIN 10) Tabelle 2: PIN-Verbindung zwischen Modul und Raspberry Pi Ausgabe 12.10.2016 Copyright by Joy-IT...
-
Seite 6: Schritt 2-Installation Des Systems
überspringen und sofort mit Schritt 3 fortfahren. Installieren Sie auf Ihre SD-Karte mit Hilfe des „Win32 Disk Imager“-Programms das aktuelle Raspbian Image, wel- ches Sie unter dem folgenden Link zum Download finden. Bild 3: Screenshot des Win32 Disk Imagers Ausgabe 12.10.2016 Copyright by Joy-IT... - Seite 7 Sobald Sie die Installation abgeschlossen und das System gestartet haben, öffnen Sie die Terminal-Konsole und führen Sie fol- gende Kommandos aus: sudo nano ISD1820.py Terminal 1: Erstellen der Python-Datei In dem sich nun öffnenen Fenster geben Sie bitte folgenden Code vollständig ein.
- Seite 8 Den nun erstellen Beispielcode können Sie mit folgender Eingabe testen. sudo python ISD1820.py Terminal 2: Starten der erstellen Datei Das Programm startet nun, abwechselnd, eine zehn-sekündige Aufnahme und spielt diese daraufhin ab. Um diesen Vorgang zu unterbrechen, können Sie Strg+C drücken.
