Montage
Stutzen  DN300
Wenn der Einbau in Stutzen  300 mm/12 in nicht vermeidbar ist, muss der Einbau entspre-
chend folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden.

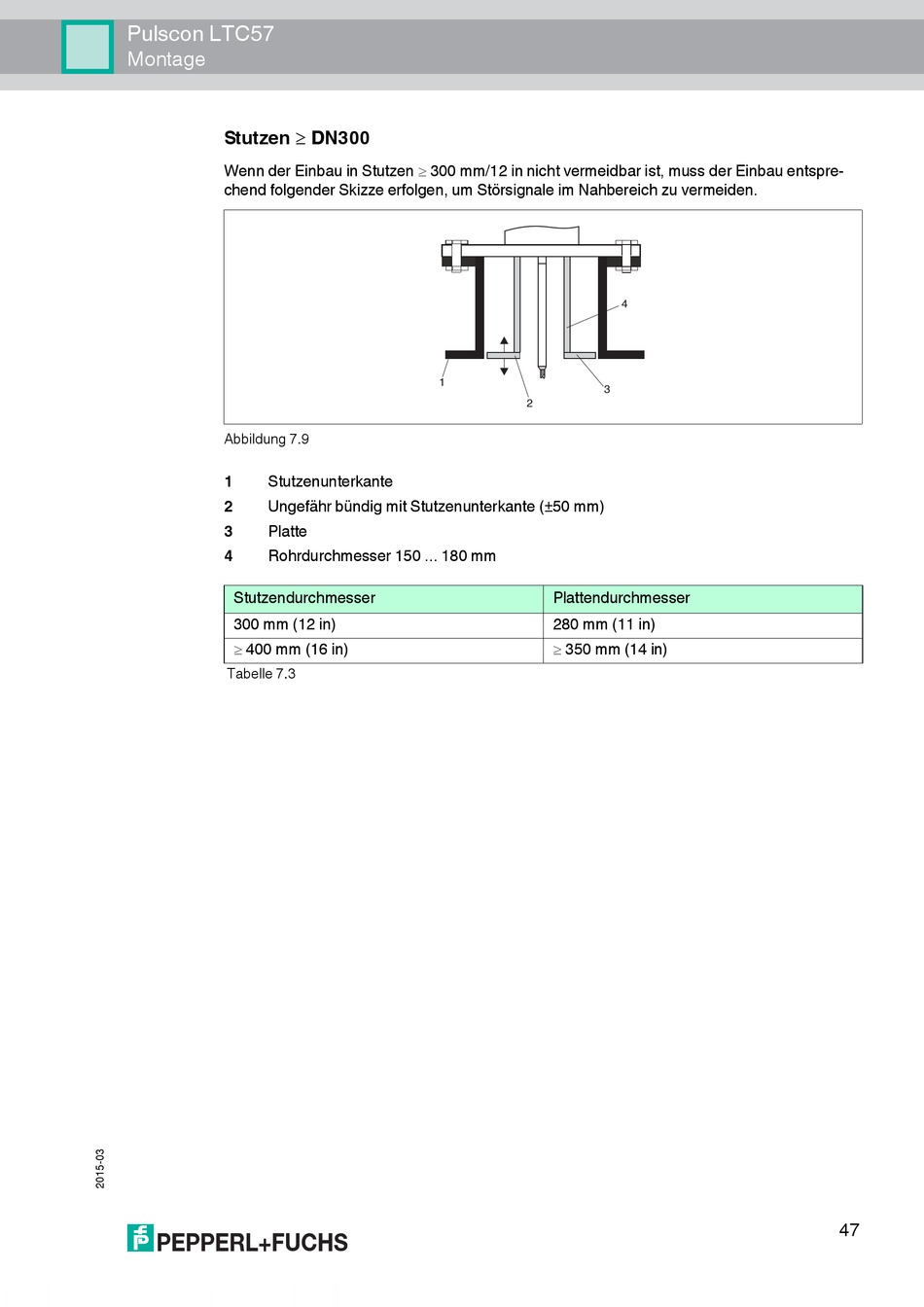

Abbildung 7.9
1
Stutzenunterkante
2
Ungefähr bündig mit Stutzenunterkante (±50 mm)
3
Platte
4
Rohrdurchmesser 150 ... 180 mm
Stutzendurchmesser
300 mm (12 in)
 400 mm (16 in)
Tabelle 7.3
1
3
2
Plattendurchmesser
280 mm (11 in)
 350 mm (14 in)
4
47
